Vanový sifon: výběr odtoku-přepadu – co je lepší, vybavení a způsob montáže, potrubí a odtokové armatury

Pro bezpečné používání vany jsou všechny moderní přístroje vybaveny speciálním přepadem, který je napojen na výtok do jediné konstrukce. Odtokový přepadový systém pro vanu je provedení z kombinovaných trubek, které zabraňují přetékání vody přes okraj vany při procesu napouštění a zajišťují její odtok do kanalizace po ukončení vodních procedur.

Druhy struktur

Tyto systémy jsou k dispozici v několika typech: tradiční odtokový, poloautomatický a automatický systém. Zvažme konstrukční vlastnosti a princip jejich fungování.

klasický

Tradiční systém je pro mnohé známý design, který se skládá z odtokových a přepadových otvorů chráněných síťovinou. Pro napuštění vany se odtok ucpe zátkou. Výhodou takového systému je jednoduchost jeho konstrukce: snadno se instaluje a demontuje v případě zablokování. Dalším plusem je, že velký průměr přepadového přijímače zaručeně zabrání přetečení vany i při velmi intenzivním čerpání vody. Vypouštěcí nálevka má také velký průměr, který zajišťuje rychlé vypuštění značného objemu vody do kanalizace. Mezi nevýhody patří jednoduchý design, který ne vždy ladí s moderními rekonstrukcemi koupelen.

Postup instalace jednoduchého odtoku je následující:

• Demontáž starého zařízení, čištění sedadel, kde se často hromadí nečistoty.
• Instalace spodní odtokové trubky. K utěsnění spoje se používá pryžové těsnění.
• Instalace přepadového potrubí se provádí podle podobného schématu.
• Připojení sifonu. K utěsnění spoje potrubí se používá plastové těsnění kuželového tvaru.
• Sifon a přepadová trubka jsou spojeny pomocí flexibilní hadice.
• Sifon je připojen ke kanalizaci pomocí vlnité trubky.

Poraďte! Pro lepší utěsnění se doporučuje dodatečně nanést na všechna pryžová těsnění tenkou vrstvu silikonového tmelu.

Poloautomatické

Tento typ systému je vybaven ruční ovládací jednotkou namontovanou na přepadovém otvoru a sestávající z otočného knoflíku nebo kroužku, který aktivuje nastavovací kabel. Druhý konec kabelu je zase připojen k vypouštěcímu ventilu, který v závislosti na poloze rukojeti stoupá k vypouštění vody nebo klesá, aby naplnil vanu.

Mezi výhody tohoto zařízení patří možnost otevřít odtok bez vložení ruky do vody a různá konstrukční řešení. Mezi výhody patří také moderní a stylový design. Jednou z nevýhod je fakt, že otvory v kuželce ventilu jsou často ucpané, což snižuje intenzitu proudění vody. Také při sprchování se zdviženou zátkou hrozí poškození ventilu, proto se doporučuje volit odolné výrobky.

Instalace poloautomatického provedení se mírně liší od instalace běžného sifonu, protože odtokové potrubí, na kterém je instalován zvedací mechanismus pro zástrčku, je již připojeno ohebnou trubkou k přepadové trubce, na které je řídicí jednotka nainstalováno. K této konstrukci je také připojen kabel, pomocí kterého se vypouštěcí zátka-ventil zvedá nebo spouští. Kabel je umístěn uvnitř i vně přepadové trubky.

Pořadí instalace je následující:

• Na odpadní potrubí je připojen sifon. Na konstrukci jsou již instalována kuželová těsnění, takže se jednotlivé prvky jednoduše spojí a upevňovací matice se dotáhne rukou.
• Dále je výstupní potrubí připojeno k sifonu stejným způsobem.
• Dále se sestavený sifon umístí pod vanu a umístí pod odtokový otvor. Pro zamezení netěsnosti a kontaktu kovových prvků s vanou je instalováno těsnění.
• Ochranná mřížka se přišroubuje pomocí šroubu.
• Stejným způsobem je připojeno přepadové potrubí.
• Na řídicí jednotce je instalován otočný knoflík.
• Poté se k odtokové trubce připojí ventilová zátka. Pro jeho instalaci je v upevňovacím šroubu vytvořena drážka.
• Otočením knoflíku se kontroluje funkčnost systému.

Hlavní poruchy poloautomatického vypouštěcího a přepadového systému:

1. Mechanické poškození zástrčky. Nejčastěji je nutná výměna ventilu, protože když je vřeteno ohnuté, zátka již nezapadá pevně do svého sedla a neblokuje odtok.
2. Přerušený kabel. Během provozu se ovládací lanko opotřebovává a láme. Chcete-li jej změnit, musíte odstranit ozdobné kryty umístěné na řídicích jednotkách a nainstalovat nový kabel.

Automatický

Automatický odtok a přepad vany je ventilová zátka s pružinou, která uzavře odtokový otvor pouhým stisknutím. Při opětovném stisknutí se zátka zvedne a otevře otvor pro vypouštění vody. Tento systém se často nazývá „click-clack“.

Mezi výhody automatického vypouštění patří následující faktory:

• Relativně jednoduchý design, minimum skládacích prvků.
• Snadné ovládání.
• Moderní design vnějších prvků.

Mezi nevýhody patří časté poruchy držáku zástrčky, takže si musíte vybrat vysoce kvalitní produkty od známých výrobců. Další nevýhodou automatického provedení je malý průměr odtokové štěrbiny, takže voda teče spíše pomalu.

Technologie instalace automatického modelu je zcela podobná instalaci poloautomatického modelu. Jediný rozdíl je v tom, že kryt na přepadu plní pouze dekorativní funkce.

Věnovat pozornost! Chcete-li vyčistit ucpaný odtokový otvor, stačí odšroubovat zátku tlačítka: je připevněna ke šroubovací tyči.

Nejčastější poruchou automatického vypouštění je porucha pružiny a zátky. V tomto případě se zakoupí nový mechanismus od stejného výrobce a provede se výměna.

Z čeho jsou vyrobeny

Odtokové a přepadové systémy jsou vyrobeny z následujících materiálů.

Umělá hmota

Instalatérský plast je nejlevnějším materiálem, ze kterého se vyrábějí rozpočtové modely. Plast nepodléhá korozi, proto mají výrobky dlouhou životnost. Ale sifony a další plastové komponenty nemají příliš atraktivní vzhled, takže při provádění moderních renovací se plast nejčastěji používá pro skrytou instalaci, například když je vana zakryta zástěnou.

kov

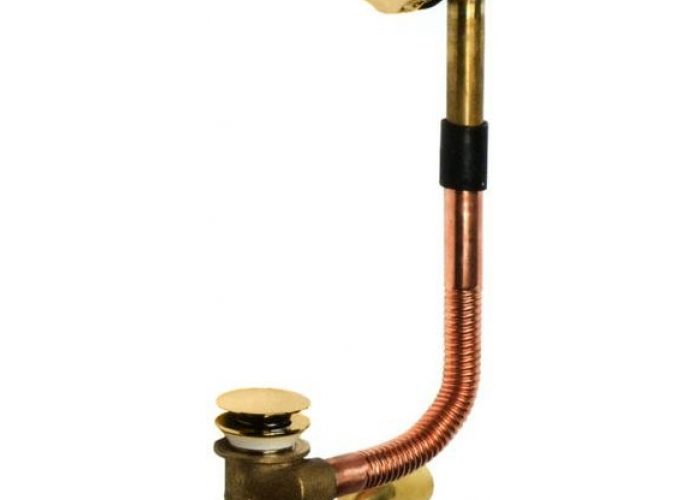

Přepadové dřezy prémiové třídy jsou vyrobeny z mědi. Takové odtokové sady mají atraktivní a někdy originální design, i když u skryté instalace to nevadí. K výrobě drenážních systémů se používá měď, mosaz a bronz. Někdy je jeden odtokový a přepadový systém vyroben z různých kovů. Například sifon a trubky jsou vyrobeny z mosazi a trubky jsou vyrobeny z bronzu nebo mědi.

Výrobky z neželezných kovů mají kromě pevného vzhledu zvýšenou odolnost proti opotřebení a mechanickou pevnost. To jim však nedává žádnou výhodu oproti vysoce kvalitním plastovým výrobkům, protože s největší pravděpodobností provedete opravy mnohem dříve, než se plastový odtok časem rozpadne.

Oblíbení výrobci

Na závěr se podíváme na 10 výrobců vanových odtokových setů a také na ukázky jejich produktů.

HANSGROHE. Německá značka, která vyrábí drenážní systémy pro různé instalatérské zařízení. Společnost nabízí automatické a poloautomatické systémy z vysoce kvalitního sanitárního plastu. Vnější prvky jsou pokryty spolehlivým polymerovým povlakem, který imituje nerezovou ocel. Kromě hotových stavebnic vyrábí HANSGROHE komponenty, které se používají k opravám v případě poškození nebo poruchy některých komponentů.

KAISER. Další německá společnost, která dodává své systémy pro potrubní vany do Ruska. Firma vyrábí automatické a poloautomatické systémy z neželezných kovů. I přes relativně nízkou cenu jsou produkty vysoce kvalitní a spolehlivé.

VIEGA. Společnost vyrábí potrubní systémy z polypropylenu klasické konstrukce i s vypouštěcími ventily click-clack. Vnější obložení a mřížky jsou vyrobeny z nerezové oceli.

GEBERIT. Tato švýcarská společnost dodává na ruský trh odtokové sady s ovládacím mechanismem push and turn. Charakteristickým rysem výrobku je speciální hydrodynamický tvar sifonů a potrubí, který urychluje proudění vody.

ALCAPLAST. Český výrobce odpadových a přepadových sad. Své výrobky vyrábí z plastu, vnější prvky jsou potaženy chromem. Na ruský trh jsou dodávány tradiční, poloautomatické a automatické systémy.

RAVAK. Česká firma, která vyrábí plastové odpadové sady s poloautomatickým ovládáním a zástrčkou typu ClickClack.

Ideální standard. Německá společnost, která vyrábí kompletní kolekce pro zařizování koupelen. Některé vany jsou dodávány s plastovými automatickými odtokovými systémy vybavenými chromovanými víky.

JAKOB DELAFON. Francouzské instalatérství je v Rusku velmi populární. K vanám se nejčastěji dodávají plastové přepadové vpusti s chromovanými mřížkami a tlakovou zátkou.

Wasser Kraft. Německá společnost, která vyrábí různé vodovodní armatury včetně drenážních sad. Charakteristickým rysem produktu je, že je vyroben z černého plastu, který dodává produktu originální vzhled.

Triton je ruský výrobce sanitární keramiky, včetně poloautomatických systémů pro vany. Domácí výrobky jsou levné, mají vysokou kvalitu, jsou vyrobeny z plastu, vnější mřížky jsou chromované.

Rada! Pokud potřebujete předělávku koupelny, je tu velmi pohodlná služba pro výběr specialistů z PROFI.RU. Stačí vyplnit údaje objednávky, mistři se sami ozvou a vy si můžete vybrat, s kým budete spolupracovat. Každý specialista v systému má hodnocení, recenze a příklady práce, které pomohou s výběrem. Vypadá to jako mini výběrové řízení. Odeslání přihlášky je ZDARMA a bez závazků. Funguje téměř ve všech městech Ruska.

Pokud jste mistr, pak následujte tento odkaz, zaregistrujte se do systému a budete moci přijímat objednávky.

Reklama Informace o inzerentovi na webu profi.ru

Často nepřemýšlíme o tom, jak fungují ty nejzákladnější a nejznámější věci v domácnosti, dokud nestojíme před otázkou, jak tuto věc opravit nebo vyměnit. Po pochopení principu fungování toho či onoho zařízení však můžeme nejen snadno vybrat nejvhodnější možnost mezi desítkami prezentovanými v obchodech, ale také prodloužit její životnost sami.

Dnes se podíváme na odtokový a přepadový systém vany, dozvíme se o jeho struktuře, principu fungování a dostupných variantách.

Přepad nebo potrubí je systém, který umožňuje odtok vody z vany do kanalizace a chrání vanu před přetečením. Jinými slovy, odtok-přepad se skládá ze dvou otvorů – ve dně a stěně vany, které jsou propojeny mezi sebou a s drenážním systémem pomocí systému trubek a hadic. O různých úpravách svodů a přelivů si povíme podrobněji níže.

Tradiční systém

Tradiční odtok-přepad pozorujeme v našich bytech po mnoho desetiletí. Tento systém umožňuje napustit vanu vodou uzavřením odtoku zátkou na řetízku. Skládá se z následujících prvků:

• Vypusťte hrdlo instalováno do otvoru na dně vany a připojeno ke zbytku sítě pomocí přímého výstupu vody;
• Přepadový krk instalována do otvoru na stěně vany a připojena k vodovodní síti přes boční odvodňovací systém;
• Sifon – jedná se o zakřivené potrubí, které funguje jako uzávěr a zabraňuje pronikání nepříjemných pachů z kanalizace do místnosti;
• Spojovací hadice – jedná se o vlnitou trubku, která slouží k odvádění vody z přepadu do sifonu;
• Výstupní potrubí – odvádí vodu ze sifonu do kanalizace.

Jedná se o standardní sadu prvků, které tvoří tradiční odtokový a přepadový systém. Sestavit a rozebrat takovou konstrukci může každá osoba, která nemá speciální znalosti v oblasti instalatérství. Nejběžnějším postupem, který dříve nebo později bude muset provést téměř každý majitel tradičního odtoku a přepadu, je výměna spojovacích částí konstrukce, jinými slovy těsnících těsnění.

Poloautomatické

Pozdější úpravou tradičního odtoku a přepadu jsou poloautomatické systémy. Tyto systémy si zachovaly odtokový sifon a drenážní potrubí ze svého předchůdce, ale jinak design doznal určitých změn. Skládá se z:

• Řídicí jednotka – systém, který umožňuje zvedat a spouštět zástrčku. Může to být tlačítko, otočný kroužek, rukojeť nebo ventil;
• Dopravní zácpy, který funguje jako ventil;
• Trosika, ovládání dopravní zácpy.

Dopad na řídicí jednotku: stisknutím tlačítka a otočením ventilu se aktivuje lanko, které při napnutí nebo povolení zvedne nebo spustí zástrčku. U tohoto provedení je přepadový otvor skrytý za řídící jednotkou. Vnější, viditelné prvky přelivů mají často krásný a stylový design, který jistě přidá jistou dávku estetiky. Další výhodou tohoto provedení je, že zvedání a spouštění zátky je velmi pohodlné, takže se nemusíte ani ohýbat nad vanou a smáčet si ruce.

Nevýhodou tohoto systému je jeho velmi relativní spolehlivost. Pokud ušetříte peníze a koupíte si levný model, nebude vám dlouho sloužit, takže je lepší zvolit dražší produkty nebo si vystačit s tradičním systémem odtoku-přepad.

Automatický

Automatický koupelnový odtok se strukturou a principem činnosti příliš neliší od návrhů, o kterých jsme hovořili výše. Hlavní inovací je speciál automatický zátkový ventil. Tato zástrčka je vybavena pružinou se zámkem. Po stisknutí se zátka spustí a ucpe odtokový otvor vany. Při opětovném stisknutí se zvedne a voda odteče. Vaničky pro koupání dětí jsou často vybaveny automatickým odtokem. Přítomnost ventilového tlačítka umožňuje vyprázdnit vanu bez převrácení.

Automatický systém – nejergonomičtější ze všech. Ovládání lze provádět nejen rukama, ale i nohama. Navíc viditelná část této konstrukce zabírá velmi málo místa. Knoflíky jsou k dispozici v různých provedeních – mezi nimi můžete najít mosaz, starožitný styl nebo chrom, high-tech styl.

Nevýhoda automatického vypouštěcího systému Problém je v tom, že výměna tlačítka ventilu je velmi obtížná. Pokud selže, budete muset vyměnit celý odtokový a přepadový systém. Tomuto problému se však lze vyhnout, pokud si zakoupíte zařízení od spolehlivého a důvěryhodného výrobce, který pracuje pouze s vysoce kvalitními materiály. O tom, jaké materiály se při výrobě vanových výpustí a přepadů používají, si povíme v další části.

materiály

Pro výrobu vanových odtoků a přepadů se obvykle používá instalatérský plast nebo kov.

Plastický varianta je vždy levnější, ale ne vždy méně kvalitní. Plast je tedy méně náchylný ke korozi, kterou může způsobit voda a v ní přítomné nečistoty. Plastový odpadní přepad se navíc velmi snadno instaluje.

Nevýhodou plastových modelů je jejich ne zcela estetický vzhled. Mezitím, pokud je pod vanou zástěna, hlavní část konstrukce zůstane neviditelná, takže se nemusíte starat o to, jaký dojem udělají „vnitřky“ vaší vany na hosty.

Kromě plastových modelů nabízí trh možnosti odtokových přepadových systémů, vyrobené ze železného nebo neželezného kovu. Kovové konstrukce působí velmi elegantně a zároveň pevně. Jsou nepostradatelné, pokud máte vanu, která nevyžaduje uzavírací zástěnu.

Nejkrásnější přelivové švestky jsou vyrobeny ze slitiny barevných kovů – bronzu, mědi a mosazi. Na vršek výrobku je nanesen další nátěr, který určuje jeho barvu – chrom, nikl a další. Kovové konstrukce jsou dražší, ale také pevnější a odolnější než plastové.

Výrobci a ceny

Není žádným tajemstvím, že nejkvalitnější sanitární armatury se stejně jako mnoho dalších skupin výrobků vyrábí v evropských zemích. Výjimkou není ani odtokový systém, takže při jeho nákupu je třeba věnovat zvláštní pozornost evropským výrobcům.

Německá společnost Kaiser podnikla první kroky v oblasti výroby automatických odvodňovacích a přepadových systémů. Dnes vás odtok a přepad od tohoto výrobce bude stát 2000-2500 rublů.

Velmi dobře se osvědčila i švýcarská společnost Geberit, zabývající se výrobou kvalitní sanitární keramiky včetně kovových odtokových a přepadových systémů. Odtokový design této společnosti stojí asi 2000-4000 rublů, v závislosti na materiálu, ze kterého je vyroben. Na kvalitu produktů této společnosti se můžete spolehnout, protože na své produkty poskytuje desetiletou záruku.

Firma Grohe, rovněž německá, vyrábí kvalitní přelivové švestky. Výrobky této společnosti jsou poměrně drahé. Plastový odtokový přepad tedy stojí v průměru 5000 6000–XNUMX XNUMX rublů.

Dobré odtokové přepadové systémy z plastu vyrábí italská společnost Vega a česká společnost Alcaplast. Produkty těchto společností lze zakoupit za 2000-3000 rublů.

DIY instalace

Instalace odtoku a přepadu je zodpovědná záležitost, protože těsnost vany bude do značné míry záviset na kvalitě provedené práce. I přes zdánlivou složitost úkolu se však i neprofesionál dokáže vyrovnat s instalací odtoku a přepadu na vanu.

Práce mohou začít až po instalaci vany na podpěru, vyrovnání a zajištění. Je nutné, aby mezera mezi vanou a podlahou byla minimálně 15 cm.

Nejprve připevněte T k odtokovému otvoru, nezapomeňte položit těsnicí těsnění a vše zajistěte šroubem. Poté na výstup z odpaliště připevněte sifon, konstrukci zajistěte maticí a utěsněte kónickou gumovou manžetou. Dále vezměte přepadové hrdlo a připevněte jej k vývodu sifonu běžícímu na boku. Na konci připojte výtokovou trubici k sifonu a odveďte ji do kanalizace. Nezapomeňte na těsnění v každé fázi!

Po instalaci nezapomeňte zkontrolovat těsnost celého systému. Naplňte vanu a sledujte, zda se na spojích objevují kapky vody. Pokud zjistíte netěsnosti, utáhněte spoje nebo použijte těsnicí prostředek.

Návod na údržbu

Přepadové odtokové systémy nevyžadují zvláštní péči. Máte-li poloautomatický nebo automatický systém, pravidelně ošetřujte vnější kovové části čisticími prostředky na sklo nebo speciálními čisticími prostředky, abyste zachovali původní lesk. Vnitřní části konstrukce musí být pravidelně kontrolovány na těsnost. V případě odtlakování obvykle stačí vyměnit těsnící těsnění nebo dotáhnout spoj.

Hlavní příčinou obav spojených se systémem odtoku a přepadu je ucpaný sifon. To se stane, když se v odtoku nahromadí hodně vlasů nebo nečistot. V této situaci obvykle pomáhá píst nebo domácí zařízení skládající se z drátu a tenkého kartáče. Můžete také vyzkoušet různé chemikálie, které obsahují alkálie k odstranění blokád. Tyto produkty lze také použít k prevenci ucpání.

Nyní víte trochu více o principu fungování systému odtoku a přepadu vany a jeho odrůdách. Doufáme, že vám náš článek pomůže, abyste se v obchodě nezmátli a vybrali si správně!
