Jak funguje kotel Viessmann?

Německá topná zařízení Viessmann se vyrábí od roku 1917. Za celou dobu své existence se kotle osvědčily jako lídry na trhu topných zařízení. Do konstrukce kotlů Viessmann byla zavedena nejnovější technologická řešení, která umožňují jejich provoz se zvýšenou účinností a minimálními emisemi nebezpečných plynů do ovzduší.

Vlastnosti

Kotle Viessmann mají takové charakteristické vlastnosti, jako jsou:

• tělo zařízení je vyrobeno z vysoce legované oceli značky Rostfrei;
• Materiál výměníku tepla je slitina chromniklu, která zabraňuje destrukci korozí a zajišťuje spolehlivý provoz zařízení po dlouhou dobu;
• inteligentní řízení spalování plynu, které umožňuje použití různých druhů paliva;
• řídicí jednotka, která automaticky volí optimální provozní režim.

Oblasti topných zařízení, které jsou vytápěné a jsou v kontaktu s okolím, jsou pokryty ochrannou vrstvou. Ukazatelem kvality kotlů Viessmann je jejich topný výkon.

Čím vyšší je tento parametr, tím větší plochu kotel vytopí. Stejně důležitý je počet okruhů v systému. Topná zařízení jsou vyráběna s jedním nebo dvěma okruhy.

Kotle Viessmann jsou určeny k zásobování teplem a ohřevem teplé vody bytovými domy a soukromými chatami o celkové ploše do 250 m². Jsou instalovány v jakékoli místnosti místnosti, což šetří místo v malých domech.

Topné zařízení je vybaveno následujícími prvky:

• hořákové zařízení s automatickou modulací plamene;
• akumulační kotel;
• ventil pro přepnutí na okruh přívodu teplé vody;
• topná jednotka;
• jednotka jednostupňového oběhového čerpadla;
• řídicí senzor pro stabilizaci teploty v okruhu;
• systém pro vlastní diagnostiku zařízení, který zjednodušuje jeho údržbu.

Výhody a nevýhody

Topné kotle Viessmann mají následující výhody:

• všestrannost – jako palivo používají zemní i zkapalněný plyn;
• automatický řídicí systém umožňuje snadnou změnu provozních parametrů zařízení;
• ziskovost;
• utěšit;
• bezpečnost životního prostředí;
• malé velikosti;
• tichý chod díky hlukově izolačnímu materiálu, ze kterého je vyrobena skříň ventilátoru;
• vysoká účinnost;
• jednoduchost instalace;
• montáž z vysoce kvalitních dílů;
• Energetická účinnost je zajištěna díky automatizaci, která minimalizuje spotřebu energie.

Mezi nevýhody kotlů Viessmann je třeba zdůraznit následující:

• malé části kotlů nejsou určeny pro vysoké zatížení, v důsledku čehož rychle selhávají pod vlivem nekvalitní vody;
• I přes dvouletou záruku na zařízení je v případě poruchy velmi obtížné najít zkušené specialisty na montáž a opravy kotlů Viessmann.

Na základě recenzí majitelů topných zařízení Viessmann bylo odhaleno:

• kotle jsou skutečně spolehlivé, opravitelné a spolehlivě fungují;
• v průmyslu mají vysokou úroveň bezpečnosti;
• nejnovější modely mají detektory, které pomáhají identifikovat netěsnosti, regulovat parametry vzduchu, teploty a tlaku;
• možnost plně ovládat provoz kotle je jednoznačnou výhodou.

Kupující také identifikovali nevýhody tohoto zařízení, jako jsou:

• cena je příliš vysoká – kotle určené pro provoz v průmyslovém segmentu stojí 2krát více než kotle pro domácí použití;
• předčasné opotřebení součástí zařízení během intenzivního používání;
• omezený rozsah konstrukčních řešení plášťů ve srovnání s výrobci jiných kotlových jednotek.

druhy

Kotle Viessmann se vyrábí v nástěnném i podlahovém provedení, existují i ​​jednookruhové a dvouokruhové přístroje. Topný výkon kotlů může dosahovat až 85 kW i více. Stojí za to se blíže podívat na hlavní modely kotlů Viessmann.

Vitopend 100 WH1D262

Jedná se o tradiční nástěnný dvouokruhový plynový kotel o topném výkonu 24 kW. Použitý výměník tepla je duální bitermický. Zařízení na ohřev vody má uzavřenou spalovací komoru s elektronickou deskou. Druhý okruh je výkonnější, protože ohřeje asi 11 litrů za minutu na +57 stupňů při 10 atmosférách. Přitom spotřeba plynného paliva je pouze 2,83 m³ za hodinu. Palivem v těchto kotlích může být zemní nebo zkapalněný plyn. Kotel se instaluje na stěnu s připojením na komín koaxiálního typu. Pro snadnou údržbu se doporučuje nainstalovat termostat. Kotel je vybaven oběhovým čerpacím zařízením a expanzní nádobou o objemu 6 litrů.

Hlavní negativní kvalitou tohoto modelu je přítomnost připojeného bitermálního výměníku tepla, protože samostatná zařízení pro výměnu tepla jsou nejspolehlivější.

Vitogas 100-F GS1D870

Jedná se o podlahové provedení topného zařízení, určené pro provoz v nízkoteplotních topných systémech. Topný výkon modelu je 29 kW. Je otevřeného typu, počet okruhů je jeden. To znamená, že pro zásobování teplou vodou musí být zajištěn přídavný ohřívač vody. Při maximálním topném výkonu zařízení je spotřeba paliva cca 3,9 m³ za hodinu. Hlavním prvkem této kotlové jednotky je velký výměník tepla z litiny, díky kterému má kotel zvýšenou spolehlivost, přestože jeho hmotnost je 142 kg.

Topení je řízeno elektronicky, nechybí ani automatická modulace plamene a pokojový termostat pro automatizaci regulace teploty.

Vitodens 100-W B1KC032

Jedná se o kondenzační jednotku se dvěma okruhy, pracující na plynné palivo, která využívá teplo z kondenzace kapalné páry k ohřevu chladicí kapaliny. Vzhledem k tomu, že plyn při spalování tvoří oxid uhličitý a vodní páru v běžných kotlích, produkty odcházejí komínem a berou s sebou část tepla.

A kondenzační zařízení s pomocí přídavných výměníků tepla neumožňují odvod tepla a kondenzát je pak odeslán do odtokového zařízení. Tento model se vyrábí s výkonem od 4,7 do 26 kW, s uzavřenou spalovací komorou. Samostatné výměníky tepla jsou vyrobeny z nerezové oceli.

Za hodinu se spotřebuje asi 3,2 m³ paliva a za minutu se ohřeje asi 14 litrů vody.

Kotle Vitodens 100-W B1KC032 mají následující vlastnosti:

• vlastní diagnostika zařízení;
• existující bezpečnostní skupina;
• automatická modulace plamene;
• palivo – zemní plyn;
• účinnost je 108 %, což je vyšší hodnota než u běžných konvekčních jednotek.

Vitopend 100-W A1JB011

Jedná se o zařízení na ohřev vody se dvěma okruhy, topným výkonem 30 kW, účinností až 91 % a hmotností 39 kg. Zařízení je určeno pro nástěnnou montáž se spotřebou plynného paliva 3,47 m³ za hodinu. Topné zařízení pracuje plně automaticky. Jeho hlavní výhodou je schopnost fungovat při změnách napětí a tlaku. Voda se ohřeje za minutu o objemu 14 litrů na +57 stupňů.

Vitoplex 200

Jedná se o kompaktní, stojací kotel se středními a vysokými hodnotami tepelného výkonu – od 90 do 200 kW. Jako palivo lze použít plyn nebo naftu.

Účinnost tohoto modelu je pouze 88%.

Možné poruchy

Stojí za to se blíže podívat na chybové kódy topných kotlů Viessmann a jak je odstranit.

• Chyba A0 – zablokování hořákového zařízení. Důvod: snížený tlak paliva v systému. Náprava: Zkontrolujte funkci regulátoru tlaku.
• Chyba E0 – zablokování hořákového zařízení. Příčina: Byl přijat signál z ovládacího zařízení tahu. Náprava: zkontrolujte komín. Pokud tento regulátor signalizuje více než 10x za den, hořák přejde do poruchového režimu.
• Chyba F2 – porucha hořáku. Příčina: Došlo k aktivaci omezovače teploty. Náprava: zkontrolujte hladinu kapaliny v topném zařízení a také provozuschopnost čerpací jednotky, odvzdušněte systém komínem. Zkontrolujte funkčnost propojovacích kabelů pro odblokování otočením rukojeti relé doprava a do původní polohy.

• Chyba F3 – porucha hořáku. Příčina: Signál plamene se již zobrazuje při spuštění hořákového zařízení. Náprava: Zkontrolujte funkčnost elektrody a připojovacích kabelů. Proveďte reset pomocí síťového vypínače.
• Chyba F4 – porucha hořákového zařízení. Důvod: žádný signál spalování. Náprava: zkontrolujte provozuschopnost zapalovacích elektrod a propojovacích kabelů, zkontrolujte přítomnost tlaku a provozuschopnost regulačních ventilů.
• Chyba F5 – porucha hořákového zařízení. Příčina: signál ze zařízení kontroly trakce. Náprava: Zkontrolujte provozuschopnost tohoto zařízení.
• Chyba F30 – zablokování hořákového zařízení. Příčina: Došlo ke zkratu regulátoru teploty. Náprava: Zkontrolujte provozuschopnost regulátoru teploty.
• Chyba F38 – zablokování hořákového zařízení. Důvod: Rozbil se termostat. Náprava: Zkontrolujte provozuschopnost tepelného regulátoru.

• Chyba F50 – voda se neohřívá. Důvod: Zkratoval snímač tepelného režimu expanzní nádrže. Náprava: Zkontrolujte funkčnost snímače.
• Chyba F51 – voda se neohřívá. Důvod: Zkratoval se regulátor výstupní teploty. Náprava: Zkontrolujte funkčnost regulátoru.
• Chyba F58 – voda se neohřívá. Důvod: praskl regulátor teploty expanzní nádoby. Náprava: Zkontrolujte funkčnost regulátoru.
• Chyba F59 – voda se neohřívá. Důvod: Poškodil se snímač teploty přívodu teplé vody na výstupu. Náprava: Zkontrolujte funkčnost snímače.
• Chyba b8 – zablokování hořáku. Příčina: prasklo trakční sklápěcí zařízení. Náprava: zkontrolujte provozuschopnost zařízení a proveďte údržbu.
• Chyba b0 – zablokování hořáku. Důvod: sepnulo relé kontroly zastavení trakce. Náprava: prohlédněte relé kontroly zastavení trakce.

Pokud je vytápěná místnost studená, jsou možné následující poruchy:

• nesprávně nakonfigurované teplotní čidlo – je nutné překonfigurovat teplotní režim;
• vypnutí topného systému – musíte zapnout hlavní vypínač a zkontrolovat funkčnost bezpečnostního zařízení;
• nesprávně nakonfigurovaný regulátor – musíte nastavit vyšší teplotní režim pro tepelnou kapalinu;
• přítomnost vzduchu v topném okruhu – musíte odvzdušnit vzduch z topného zařízení;
• není žádný plyn – je nutné otevřít uzavírací ventil, aby mohl plyn proudit dovnitř;
• porucha čerpací jednotky – musíte zavolat servisní oddělení;
• na displeji se zobrazí porucha: symboly U a například b0 – problém musí být odstraněn v souladu s pokyny;
• závady v okruhu přiváděného vzduchu – musíte zavolat servisní oddělení.

Pokud je vytápěná místnost horká, jsou možné následující poruchy:

• Špatně nakonfigurované teplotní čidlo – je nutné překonfigurovat teplotní režim;
• nesprávně nakonfigurovaný regulátor – je nutné snížit teplotu chladicí kapaliny.

Jemnosti opravy

Výměna vestavěného výměníku tepla

Topné zařízení na straně otopné soustavy a na straně odběrného místa vody je nutné uzavřít a vyprázdnit. Zkontrolujte, zda v okruhu přívodu vody nejsou usazeniny a v topném okruhu nejsou nečistoty. Vyčistěte a demontujte jednotku výměníku tepla.

Výměna výměníku tepla se provádí podle následujícího schématu:

• posuňte krokový motor A nahoru;
• otočte krokové motory A a B o 1/8 otáčky;
• povolte šrouby C a sejměte výměník tepla s těsněním;
• sestavte další výměník tepla v opačném pořadí s jinými těsněními;
• Při instalaci sledujte umístění upevňovacích prvků a správné umístění těsnění;
• při instalaci výměníku tepla dodržujte označení;
• znovu namontujte zařízení na ohřev vody v opačném pořadí;
• naplňte zařízení kapalinou, vypusťte vzduch a otestujte těsnost.

Demontáž omezovače a teplotního čidla

Chcete-li odstranit omezovač teploty, musíte zkontrolovat, zda se plynový spotřebič během nouzového vypnutí neodblokuje. Poté odpojte propojovací kabely od relé, sejměte omezovač, namontujte nový a odblokujte jej otočením rukojeti snímače nadoraz a zpět. Chcete-li odstranit regulátor vody, musíte odpojit kabely, změřit odpor a porovnat jej s optimálním.

Pokud je odpor vysoký, je nutné regulátor vyměnit. Před vyjmutím je nutné ohřívač vody vyprázdnit.

Pro odstranění regulátoru výstupní teploty a zařízení pro regulaci tahu je nutné odstranit propojovací kabely, změřit odpor a porovnat jej s optimálním. Pokud je odpor vysoký, vyměňte regulátor nebo zařízení.

Výměna regulátoru teploty expanzní nádoby se provádí následovně:

• zástrčka je odpojena od kabelového svazku;
• odpor je zkontrolován;
• pokud je hodnota odporu příliš vysoká, regulátor se vymění.

V dalším videu najdete recenzi nástěnného plynového kotle Viessmann Vitopend 100.

Problémy vytápění soukromých domácností a průmyslových zařízení vyžadují moderní, spolehlivá a ekonomická řešení. Německá společnost Viessmann vyrábí a zdokonaluje systémy regulace vnitřní teploty již od roku 1917. Produktová řada koncernu zahrnuje:

• topné kotle pracující na různé druhy nosičů energie (zemní plyn, nafta, palivové směsi, dřevěné palivo);
• kotle – vysoce účinné ohřívače vody;
• kombinovaná řešení pro vytápění a chlazení budov s využitím obnovitelných zdrojů energie;
• software – počítačové a mobilní aplikace pro efektivní řízení kotlů Viessmann.

Podívejme se na nejoblíbenější systémy vytápění prostor mezi majiteli domů. Jsou to plynové kotle, které pracují pod kontrolou automatických regulátorů, jako je EctoControl „Heating“. Podle typu umístění jsou kotle:

• podlahové – mezi ně patří modely Vitocrossal-300 a Vitogas 100-F, které poskytují výkon od 19 do 72 kW a pracují s účinností 98 % až 109 % díky použití kondenzační techniky.
• nástěnné – zastoupené modely Vitodens 100-W, Vitodens 200-W a Vitopend 100-W. S jejich pomocí můžete vyřešit problémy s vytápěním jak v malých bytech, tak ve velkých venkovských domech. Výkon se pohybuje od 4,7 do 105 kW.

Celá modelová řada Viessmann má jednookruhové i dvouokruhové modifikace pro současné vytápění místnosti a ohřev vody. Nejhospodárnější při vysokých teplotách chladicí kapaliny jsou kotle kondenzačního typu – v nich je kapalina v systému ohřívána nejen plynovým plamenem, ale také pomocí zbytkového tepla vzduchu potřebného pro spalování a uvolňovaného vodního kondenzátu. v komoře.

Viessmann nabízí svým zákazníkům několik standardních provozních režimů topných zařízení: zimní (topení a zásobování teplou vodou), letní (pouze zásobování teplou vodou) a pohotovostní režim (ochrana proti zamrznutí potrubí, pokud není kotel v provozu). K dosažení efektivní spotřeby paliva lidé používají speciální řídicí systémy, jako je například EctoControl „Heating“. Dále se podrobně podíváme na to, jak je používat.

Topné systémy EctoControl pro řízení kotlů Viessmann

Společnost Ektostroy působí na trhu automatizovaných systémů již více než deset let. Vyrábí hotová řešení pro chytré domy, umožňující vytvářet mnoho scénářů pro pohodlný život a relaxaci. EctoControl pomůže hlídat teplotu a vlhkost v místnosti, bezpečnost v nepřítomnosti majitelů, kontrolovat úniky plynu a vody, hlídat přítomnost kouře ve vzduchu, zapínat večerní osvětlení pro příchod majitele nebo zalévání ve skleníku a také hlásit případné nouzové situace voláním, SMS nebo push notifikací v mobilní aplikaci. Všechny parametry kotle Viessmann a dalších zařízení se ovládají pomocí osobního účtu v počítači nebo aplikace v chytrém telefonu. Společnost Ektostroy provedla práce na integraci s hlasovou asistentkou Yandex Alisa. Nyní mají uživatelé EctoControl možnost zadávat hlasové příkazy svému chytrému domu, aniž by museli jít do aplikace.

Připravené řešení

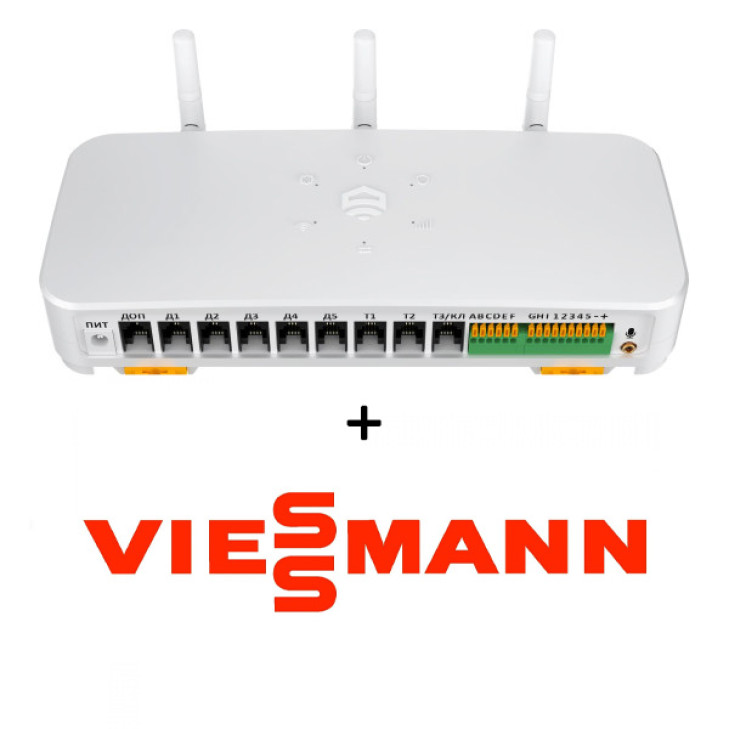

Řídicí systém vytápění EctoControl pro plynové kotle Viessmann se může skládat z teplotních čidel, čidel úniku plynu, manometru a adaptéru. Tato sada umožní uživateli monitorovat tlak plynu a udržovat pokojovou teplotu ve specifikovaném rozsahu. Adaptér EctoControl umožňuje přístup k diagnostice kotle: je možné na dálku resetovat chyby, pokud se vyskytnou. Ne všichni majitelé se však chtějí do návrhu topného systému tak podrobně ponořit. Někomu stačí pouhé udržování příjemné teploty a úspora plynu.

Aby se uživatelům usnadnil výběr zařízení pro ovládání kotlů Visman, vyvinuli specialisté Ektostroy hotové sady: „Heating“ #1, #2, #3.

Každá z těchto sad obsahuje centrální jednotku (aktuálně poslední verze V 4.0), propojovací vodiče, teplotní čidlo v objímce (pro instalaci na potrubí uvnitř kotle), pokojové teplotní čidlo a záložní baterii pro případ napájení selhání .

První a druhá sada se liší svými snímači okolní teploty: v „Heating“ #1 je kabelové a v #2 je bezdrátové.

„Topení“ č. 3 zajišťuje nejen přístup k řídicí jednotce kotle, ale také zajišťuje bezpečný provoz plynového zařízení Viessmann díky přítomnosti čidel úniku plynu a kouře. Například v případě narušení celistvosti plynového potrubí EctoControl upozorní majitele na aktuální situaci voláním, SMS nebo v aplikaci a ten bude moci na dálku odstavit kotel do doby, než bude problém vyřešen. vyřešeno.

Dostupnost hotových řešení uživatele neomezuje. Celý systém EctoControl je navržen jako stavebnice. Lze jej kdykoli škálovat přidáním nových senzorů, chytrých zásuvek a zařízení a vytvořit na tomto základě požární bezpečnost, ochranu proti úniku, zabezpečení a kontrolu elektrických spotřebičů v domě.

Instalace topného systému EctoControl

Viessmann působí na trhu plynových kotlů již řadu let, takže specialisté Ektostroy měli možnost pečlivě prostudovat tato zařízení a integrovat externí řídicí systém se standardním. Na webových stránkách společnosti, když přejdete na stránku jakéhokoli hotového řešení „Vytápění“, je ve spodní části pole pro kontrolu kompatibility systému EctoControl s kotli Viessmann.

Pokud se náhle nenajde potřebné plynové zařízení, můžete se vždy obrátit na technickou podporu společnosti, která vám pomůže vybrat zařízení a připravit schéma připojení pro váš požadavek. Zde se sluší říci, že systém EctoControl můžete nainstalovat buď s pomocí kvalifikovaného technika firmy Ektostroy nebo jejích partnerů v regionech, nebo samostatně. Domácí kotle Viessmann se vyznačují spolehlivým a jednoduchým designem. Připojení řídicí jednotky k ovladačům není složité ani pro laika. Specialisté společnosti Ektostroy vyvinuli podrobné pokyny pro instalaci zařízení. Každý krok v tištěné verzi je opatřen QR kódem, takže uživatel může také sledovat speciální výuková videa zveřejněná na kanálu EctoControl Youtube. Záruka na zařízení je zachována, i když si jej nainstalujete sami.

Jak objednat

Systém EctoControl pro ovládání plynového kotle Viessmann lze zakoupit několika způsoby.

Online Store

Na webu Ektostroy si můžete zakoupit veškeré potřebné vybavení a doplňkový materiál. Dodávka se provádí:

• do kanceláře nebo kurýrem (pro Moskvu, Petrohrad a Novosibirsk);
• v Rusku ruskou poštou nebo dopravní společností;
• Do zemí SNS pomocí EMS Russian Post nebo kurýrní služby.

Platba probíhá v hotovosti nebo bankovním převodem, při zaslání ruskou poštou je i možnost dobírky.
