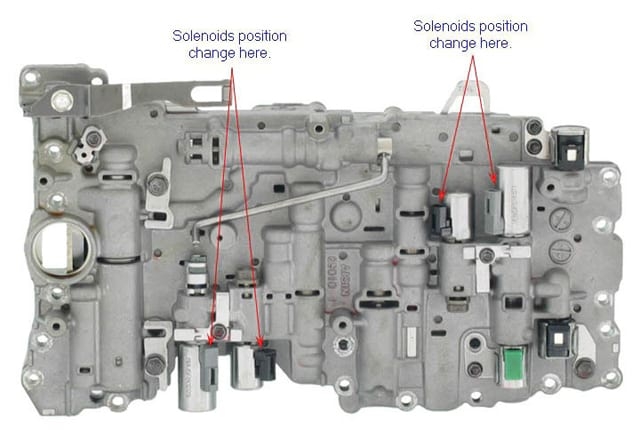

Solenoidy automatické převodovky – co to jsou a jak diagnostikovat

„Kobliha“, zabiják automatické převodovky: co se rozbije v měničích točivého momentu a jak se opravují

Měnič točivého momentu, také známý jako „kobliha“ (přezdívka pochází z jeho tvaru), je nepostradatelnou vlastností každého „skutečného stroje“. Výkonné převodovky CVT se bez něj neobejdou a i některé modely Hondy (například Acura TLX) jej instalovaly do předselektivní automatické převodovky, aby zajistily plynulý pohyb v nízkých rychlostech. A někdy to selže.

Zdálo by se, že se jedná o čistě hydraulický agregát a nemá se tam co rozbít, leda by to mohlo protékat. Ale ne, moderní měnič točivého momentu je designově mnohem složitější než na obrázku ve staré učebnici a je spíše jednotkou s omezenou životností, po které musí projít restaurátorským řízením. Co se s ním děje, co je uvnitř a jak to opravit?

Jak funguje „bagel“?

Hlavním úkolem měniče točivého momentu bylo vždy převádět točivý moment a otáčky: funguje jako hydraulická převodovka, která dokáže snížit otáčky a zvýšit točivý moment s transformačním poměrem až 2.4. Jeho práce je založena na přenosu energie proudem kapaliny – v tomto případě převodového oleje, který všichni známe jako ATF (kapalina pro automatickou převodovku).

Klikový hřídel motoru je spojen s čerpacím kolem, které urychluje kapalinu a posílá ji do turbínového kola. Turbínové kolo je zase spojeno s převodovkou. Kapalina roztáčí turbínové kolo a je posílána zpět do čerpadla. Ještě předtím ale dopadá na lopatky vodicí lopatky, vyrobené ve formě reaktorového kola, které urychluje proudění kapaliny a usměrňuje jej ve směru otáčení.

Tok kapaliny se tedy zrychluje, dokud se otáčky čerpadla a turbínových kol nevyrovnají, a poté se měnič točivého momentu přepne do režimu kapalinové spojky, ve kterém nedochází ke konverzi točivého momentu, a vodicí lopatka se začne volně otáčet bez rušení. s proudem tekutiny.

Čím větší je rozdíl v rychlostech otáčení turbínových a čerpacích kol, tím více se tok tekutiny zrychluje, ale zároveň se začíná zahřívat a účinnost měniče točivého momentu klesá – více energie se spotřebuje na vytápění. Když se vyrovnají rychlosti otáčení kol, nemá smysl přenášet točivý moment kapalinou s velkými ztrátami.

Proto se postupem času začaly do měničů momentu zavádět prvky klasické třecí spojky založené na tření. Toto se nazývá zablokování měniče točivého momentu. Podstatou zámku je propojení vstupní a výstupní hřídele pro přímý přenos točivého momentu. Bez toho by stará auta s automatickou převodovkou, jak se říká, „nejezdila“.

Na nejstarších konstrukcích se zamykání aktivovalo automaticky tlakem pracovní kapaliny, ale s příchodem elektronicky řízených automatických převodovek začala být funkce řízena samostatným ventilem. O způsobech implementace blokování si musíme promluvit v samostatném článku, protože jich je velké množství. Ale pointa je stejná – spojit hřídele a dočasně vyloučit převodový olej z řetězu přenosu točivého momentu.

A brzy byly blokovacím spojkám přiděleny úkoly podobné těm, které má konvenční spojka v manuální převodovce – při akceleraci se trochu sevřely, prokluzovaly a pomáhaly přenášet točivý moment a samotné blokování začalo fungovat velmi brzy, aby se snížily ztráty v měnič točivého momentu. Ve skutečnosti moderní hydromechanické „automatické stroje“ již nelze nazvat klasickými – jsou již jakýmsi hybridem.

A čím byly motory výkonnější, čím více se kapalina v motoru s plynovou turbínou zahřívala, tím obtížnější bylo zajistit její chlazení a tím více práce se snažili přenést točivý moment na blokovací spojku.

Co se rozbije v měniči točivého momentu?

Protože je uvnitř „koblihy“ spojka, znamená to, že se opotřebovává – neexistují žádné věčné třecí páry. Produkty jejich opotřebení navíc kontaminují vnitřky motoru plynové turbíny proud horké kapaliny abrazivem „vyžírá“ kov lopatek a další vnitřní části. Také postupně stárnou, selhávají kvůli přehřátí nebo prostě kolabují olejová těsnění a někdy selžou ložiska nebo dokonce prasknou lopatky turbínových kol.

Produkty opotřebení třecího obložení končí také v samotné automatické převodovce, protože motor plynové turbíny je chlazen čerpáním oleje přes čerpadlo skříně a společný výměník tepla. A v tělese ventilu automatické převodovky (o tom musíme mluvit zvlášť) je mnohem více různých míst, kde mohou nečistoty něco ucpat nebo tekutina vyvrtat zbytečné díry, poškodit elektromagnetické ventily, zkratovat vodiče.

Obecně platí, že v průběhu času se motor s plynovou turbínou stává hlavním zdrojem „nečistot“ v automatické převodovce, což jej určitě poškodí. U některých automatických převodovek je problém komplikován skutečností, že materiál obložení je „přilepen“ k základně a jak se opotřebovává, do kapaliny začnou vstupovat lepidla, která výrazně urychlují proces znečištění.

Starou koblihu je tedy potřeba vyměnit nebo opravit, než rozbije celou převodovku. Mimochodem staré automatické převodovky, u kterých se zamykání aktivovalo jen zřídka, pouze na vyšší převodové stupně nebo vůbec neexistovalo, mají znatelně delší interval výměny oleje a životnost.

K čemu to vede, je vidět na příkladu hojně používané 5stupňové automatické převodovky Mercedes 722.6. Od roku 1996 byl instalován na několika desítkách modelů Mercedes-Benz, Jaguar, Chrysler, Dodge, Jeep a SsangYong a je instalován dodnes.

U této převodovky je ve všech rychlostních stupních uzamčen měnič točivého momentu a jeho tlak reguluje speciální ventil. I při plynulé akceleraci se aktivuje částečná blokace a při prudké akceleraci se blokace aktivuje prakticky okamžitě. Auto se ukazuje jako ekonomické a dynamické.

Jak je měnič točivého momentu zablokován: jaké poruchy jsou spojeny s blokováním motoru s plynovou turbínou

Jak je známo, v konstrukci automatických převodovek a variátorů CVT, stejně jako občas u některých robotů s předselektivní manuální převodovkou, chybí obvyklá „mechanická“ spojka. V tomto případě je spojení mezi motorem a převodovkou, stejně jako přenos točivého momentu z motoru na převodovku, prováděno samostatným zařízením nazývaným měnič točivého momentu automatické převodovky (kobliha, kapalinová spojka).

Kromě toho motor s plynovou turbínou nejen přenáší, ale také převádí točivý moment, což vozu s automatickou převodovkou umožňuje efektivně zrychlovat, plynule se rozjíždět a pokračovat v jízdě nízkou rychlostí atd. Současně je mnoho automatických převodovek považováno za méně účinné (snížená účinnost) a hospodárné právě kvůli přítomnosti měniče točivého momentu v zařízení.

Dále se podíváme na konstrukci motoru s plynovou turbínou, co je blokování měniče točivého momentu a jak to funguje, proč je potřeba nucené blokování měniče točivého momentu automatické převodovky a také co dělat, když měnič točivého momentu automatické převodovky není blokován a jaké jsou důsledky jízdy bez zablokování měniče momentu.

Uzamčení zařízení plynové turbíny a měniče momentu

Automatická převodovka „kobliha“ (název v každodenním životě pochází z tvaru tohoto zařízení) je hydraulická jednotka. Zdálo by se, že v něm není nic zvláštního, co by se dalo zlomit, ale tento názor je mylný. Za prvé, éra „nezničitelných“ motorů a převodovek s dlouhou životností je dávno za námi.

Také měnič točivého momentu u moderních automatických převodovek má na rozdíl od legendárních jednotek z 90. let složitější konstrukci. Navíc odborníci stále častěji klasifikují tento prvek jako „spotřební zboží“ s omezenou životností (ne více než 100–150 tisíc km). Poté musí být motor s plynovou turbínou opraven nebo vyměněn (podobně jako spojka u robotů nebo manuální převodovky).

V opačném případě s sebou „kobliha“ vytáhne celou krabici, to znamená, že opravu bude potřebovat nejen spojka ve formě motoru s plynovou turbínou, ale také samotná automatická převodovka. Pojďme na to přijít. Aby bylo jasno, začněme strukturou „koblihy“ automatické převodovky.

Hlavním úkolem měniče točivého momentu je převádět točivý moment. Ve skutečnosti funguje motor s plynovou turbínou jako hydraulická převodovka, která má schopnost snížit rychlost a zvýšit točivý moment a transformační poměr dosahuje 2.4.

Jdeme dál. Pokud je u konvenční spojky točivý moment přenášen prostřednictvím kotoučů, které se vzájemně „uzavírají“, v motoru s plynovou turbínou se energie přenáší přes převodový olej ATF, který se nalévá do automatické převodovky. Zjednodušeně řečeno, uvnitř motoru s plynovou turbínou jsou instalována dvě kola – čerpadlové kolo a kolo turbíny.

Klikový hřídel motoru je spojen s kolem čerpadla. Toto kolo usměrňuje toky kapaliny na kolo turbíny, které je zase připojeno k hřídeli převodovky. Olej ATF dodávaný kolem čerpadla roztáčí kolo turbíny a poté se vrací zpět do kola čerpadla.

V tomto případě před návratem kapalina také padá na lopatky speciální vodicí lopatky, která je vyrobena ve formě kola reaktoru. Kolo reaktoru urychluje tok tekutiny a směruje jej ve směru otáčení.

Také čím větší je rozdíl v rychlostech otáčení turbínových a čerpacích kol, tím více se zrychlí tok kapaliny. Také při akceleraci se olej ATF nevyhnutelně zahřívá. Přirozeně se sníží účinnost měniče točivého momentu, protože část užitečné energie se spotřebuje na vytápění.

Pokud jsou otáčky čerpadla a turbínových kol vyrovnány, je iracionální přenášet točivý moment olejem a se ztrátami. Právě z tohoto důvodu se do měničů momentu začaly integrovat prvky jednoduché třecí spojky (působení je založeno na tření).

Toto řešení se nazývá uzamčení měniče točivého momentu. Donut lock umožňuje přímé připojení vstupního a výstupního hřídele pro přímý přenos točivého momentu, tedy beze ztrát. Ve stejné době měly staré automatické převodovky motor s plynovou turbínou, ve kterém se automaticky aktivovalo uzamčení měniče točivého momentu.

K aktivaci došlo v důsledku tlaku tlaku kapaliny ATP. Zároveň byl měnič točivého momentu u takových automatických převodovek často při vysokých rychlostech blokován, což vozidlu umožňovalo efektivně udržovat dříve získanou rychlost a zároveň šetřit palivo.

Později se však automatická převodovka stala více elektronickou, samostatný elektronicky ovládaný ventil byl zodpovědný za zamykání měniče točivého momentu. Existuje mnoho způsobů, jak implementovat samotné blokování, ale hlavním úkolem je připojit hřídele a přenášet točivý moment a obcházet olej.

Ukazuje se, že dnes je motor s plynovou turbínou hybridní konstrukce, která kombinuje jak hydrauliku, tak prvky běžné mechanické spojky. Vezmeme-li v úvahu, že moderní motory jsou vysoce výkonné, nevyhnutelně se zvyšuje točivý moment a zahřívání kapaliny v motoru s plynovou turbínou.

Požadavky na účinnost vozidla jsou také vysoké, to znamená, že jakékoli ztráty musí být co nejmenší. Z tohoto důvodu se maximální zatížení pro přenos točivého momentu ze spalovacího motoru do převodovky přenáší na blokování měniče točivého momentu.

Poruchy měniče momentu a jeho zablokování

Po zvážení toho, na čem je založen provoz motoru s plynovou turbínou a jak je blokován měnič točivého momentu, není těžké uhodnout, že přítomnost třecích obložení (třecích párů) znamená snížení životnosti. Navíc se tyto třecí páry aktivně opotřebovávají v důsledku velkého zatížení a předčasného zablokování.

Také jejich produkty opotřebení kontaminují samotný motor s plynovou turbínou zevnitř; Výsledkem je aktivní opotřebení všech dílů bez výjimky, nejen samotné „koblihy“, ale i automatické převodovky. První, kdo trpí přítomností abraziva v oleji, jsou lopatky a ložiska turbínových kol, pak selžou těsnění a pryžová těsnění, pak špinavý olej poškozuje kanály těla ventilů automatické převodovky, solenoidy atd.

Je zřejmé, že „kobliha“ s opotřebovanými uzamykacími prvky je třeba vyměnit nebo opravit a v mnoha případech již o 100–150 tisíc km. Právě proto, že staré automatické převodovky měly uzamykání málokdy nebo ho zpočátku neměly, byly intervaly výměny oleje dlouhé a působivá byla i životnost samotné automatické převodovky a motoru s plynovou turbínou. To se bohužel nedá říci o moderních analogech.

Jaká jsou rizika jízdy bez zablokování měniče momentu?

Není tedy těžké uhodnout, že aktivní používání vozu s vadným zámkem motoru plynové turbíny může mít za následek řadu vážnějších problémů či dokonce poruchu celé automatické převodovky.

U moderních automatických převodovek je měnič točivého momentu zablokován ve všech rychlostních stupních a za provoz je zodpovědný samostatný ventil, který reguluje přítlačnou sílu. Jak bylo uvedeno výše, částečné zamykání se aktivuje i při plynulé akceleraci.

Pokud vůz prudce zrychlíte, zablokování motoru s plynovou turbínou bude fungovat téměř okamžitě. I když je vůz nový, tento „koblihový“ provoz umožňuje dobrou dynamiku zrychlení spolu s vysokou spotřebou paliva.

V budoucnu je však opotřebení uzamykacích obložení nevyhnutelné, a to se děje rychle. Na jedné straně můžete často měnit olej v automatické převodovce, abyste minimalizovali znečištění samotné skříně. Jedná se o efektivní metodu, která však nijak neovlivňuje rychlost opotřebení obložení.

Je zřejmé, že kromě banálního přehřátí oleje v automatické převodovce v důsledku nefunkčního blokování motoru plynové turbíny povede opotřebení blokovacích obložení také k rychlému selhání automatické převodovky. V takové situaci je levnější a správnější při prvních známkách poruchy vyměnit nebo opravit samotný měnič točivého momentu, než měnit či repasovat celou automatickou převodovku.

S ohledem na skutečnost, že oprava měničů točivého momentu je cenově dostupnější než výměna „koblihy“, je tato možnost mnohem více žádaná a rozšířená. V tomto případě musí být opravy svěřeny zkušeným odborníkům, protože těleso motoru s plynovou turbínou musí být pro provedení práce rozřezáno, poté je zařízení rozebráno, je provedeno odstraňování problémů, vyměněny těsnicí prvky, třecí obložení a další prvky.

Po dokončení musí být pouzdro řádně svařeno a poté je měnič točivého momentu vyvážen. Svařování a vyvažování jsou nesmírně důležité, protože na tom přímo závisí těsnost krytu a celková kvalita provozu jednotky. Také chyby při opravách mohou vést k poruše nejen motoru s plynovou turbínou, ale i samotné skříně nebo dokonce spalovacího motoru.

S přihlédnutím k výše uvedenému je zřejmé, že měnič točivého momentu na moderních automatických převodovkách je složité zařízení, které je konstrukčně kapalinovou spojkou s integrovanou třecí spojkou.

Životnost „koblihy“ je přitom často poloviční než u samotné automatické převodovky. To znamená, že pokud olej v automatické převodovce rychle ztmavne, auto spotřebuje více paliva, objeví se škubání při akceleraci a při brzdění motorem, pak je vysoká pravděpodobnost poruch motoru s plynovou turbínou (není zablokován měnič točivého momentu automatické převodovky).

Nakonec poznamenáváme, že životnost „koblihy“ je možné prodloužit pouze šetrným provozem vozu, vyhýbáním se zátěži a jízdou vysokou rychlostí, jakož i pravidelnou a úplnou výměnou oleje v automatické převodovce. Nesmírně důležité je také zajistit, aby se automatická převodovka nepřehřívala. V případě potřeby byste měli nainstalovat doplňkový chladič automatické převodovky pro lepší chlazení.
