Regulátor vyhřívané podlahy: princip činnosti a nastavení

Jednou jsem psal o výběru termostatu, ale neukázal, jak to lze nakonfigurovat, dnes to opravuji. Faktem je, že levné ruské nebo čínské modely jsou téměř totožné – všechny se montují v Číně a mají stejné nastavení. Výrobci mohou mít název – EASTEC, MENRED, RTC, InTERMOE – 202 nebo může nést jednoduše zkratku E51 (někdy připisována – .716), názvů je mnoho – podstata je stejná. Regulátor opravdu není špatný, ale má jeden velký nedostatek – v balení není návod k nastavení. Navíc zde nejsou žádná hluboká nastavení, tuto nespravedlnost napravujeme, vše vám povím podrobně – bude foto i video materiál.

OBSAH ČLÁNKU

• Před nastavením
• Nastavení času a data
• Nastavení vytápění podle dne a hodiny
• Pokročilá nastavení
• Dětská pojistka
• VIDEO VERZE

Termostat je opravdu dobrý, mám je doma 3 a fungují mnoho let, žádné stížnosti. A cena je nyní v rozmezí 1500 – 2000 rublů, velmi dobrá, zvláště během krize. Ale sakra, bylo opravdu těžké zahrnout návod k nastavení!? Tady bych chtěl trochu vynadat výrobcům a v žádném z výše uvedených není. Moji čtenáři mi proto právem kladou otázky. Tyto termostaty mohu nastavit se zavřenýma očima a vy brzy také, neotálejte, začněme.

Před nastavením

Náš model, budu mu říkat E51.716, má několik možností ovládání – manuální a automatické s nastavením hodin a dnů v týdnu. Nechybí ani hloubkové nastavení s kalibrací senzorů a deaktivací nepotřebných. Koneckonců podporuje dva senzory najednou – jeden pro vytápěné podlahy (drátový), který je součástí sady, druhý zabudovaný kovový pro vzduch, těsně pod displejem (kovový pásek).

1) Aby ručně upravit, musíte provést jednoduché manipulace – stačí jej zapnout a nastavit požadovanou teplotu pomocí kláves „nahoru dolů“.

2) Automatický režim. Ale tady je potřeba si pohrát:

Nastavení času a data

Nejprve nastavte čas: Chcete-li to provést, stiskněte současně tlačítka „kniha“ a „nahoru“ a podržte je po dobu 5 sekund. Jdeme do menu, vše je zde intuitivní: – nastavení hodin „nahoru“ „dolů“ přepínání „kniha“. Také dole musíte zadat požadovaný den v týdnu, je zde gradace od 1 do 7, kde 1 je pondělí, 7 je neděle. Po nastavení stiskněte tlačítko „napájení“.

Nastavení vytápění podle dne a hodiny

Za druhé, musíme nakonfigurovat aktivaci podle dnů v týdnu (včetně víkendů) a také podle hodin. I zde je vše jednoduché. Nastavení se aktivují stisknutím tlačítka „kniha“ (přidržením po dobu pěti sekund).

Poté přejdeme na hlavní nastavení časového intervalu, nejprve na pracovní dny. Čas se také mění „nahoru“ „dolů“, výběrem možnosti „kniha“ nejprve běží čas, potom teplota. Probíhá celý koloběh.

K dispozici je celkem šest nastavení:

Můžete také nastavit den o víkendu

Omlouvám se, pokud je to trochu nejasné, určitě se podívejte na video na konci, tam je vše vyřešeno.

Pokročilá nastavení

Upozornění – pokud není potřeba, raději tam nechoďte. Jinak můžeme spálit jak samotné teplotní čidlo, tak vytápěnou podlahu. Nastavení se zapnou, když je termostat vypnutý. Musíme podržet klávesy „power“ a „book“. Jedná se o tzv. servisní menu.

K dispozici je deset nastavení:

1) Toto je kalibrace senzoru. Nedoporučuji vám hrát si s těmito nastaveními, tam je vše dobře nastaveno.

2) Spínací senzory. Toto jsou nastavení, která potřebujete. Ve výchozím nastavení jsou povoleny senzory „vzduch“ i „podlaha“. Teplota se zobrazí jako průměrná. Pokud máte vše zabudováno do dlaždic, pak vzduchový nepotřebujete, používá se pouze na vyhřívané podlahy. Pokud pak pro dlaždici zvolíme „OUT“, pokud pro místnost (vzduch) zvolíme „IN“, v případě potřeby nastavíme obojí – VŠECHNY.

3) Teplotní limit, se nastavuje ručně.

4) Krok nastavení teploty. Výchozí hodnota je 1 stupeň. To znamená, že se podlaha zahřeje o více než jeden stupeň a poté se vypne. Také se ochladí o stupeň a poté se zapne.

5) Nemrznoucí systém. Pokud je aktivován, podlaha si automaticky udrží teplotu minimálně pět stupňů. Potřebné pro chaty a venkovské domy.

6) Výběr dnů v týdnu, můžete nastavit šesti nebo sedmidenní pracovní týden.

7) Funkce zakázána

Funkce zakázána

9) Maximální zahřívání. Můžete ji dokonce nastavit až na 90 stupňů.

10) Obnovení továrního nastavení.

Dětská pojistka

Poslední věc, kterou bych rád poznamenal, je blokování „stěhování dětí“. Pokud jste nakonfigurovali termostat podle potřeby, můžete jej „zamknout“, stačí stisknout současně tlačítka „nahoru“ a „dolů“ na pět sekund, zobrazí se ikona zámku (odemknutí stejným způsobem).

Chlapi, to je vše. Toto jsou základní nastavení, omlouvám se, pokud to není příliš jasné. K tomu jsem vytvořil i video verzi, tam jsem informace jednoduše „přežvýkal“, tak se na to pojďme podívat.

Video verze

To je vše, doufám, že jsem někomu pomohl s nastavením termostatu E51, který se vyrábí pod mnoha jinými značkami. Přečtěte si náš stavební blog.

Pokud chcete, aby vaše vyhřívaná podlaha fungovala s maximální účinností, pak je instalace termostatu nezbytným krokem. Instalaci můžete svěřit profesionálům, nebo ji s trochou zručnosti a znalostí zvládnete sami. Ale i když se rozhodnete svěřit tuto záležitost specialistovi, bylo by fajn vědět, jak ten proces vypadá – pro případ, jak se říká, důvěřuj, ale prověřuj. Rady od KP a odborníka Konstantina Livanova, který provádí opravy již 30 let, vám pomohou zjistit, jak správně připojit termostat k vyhřívané podlaze.

Jak připojit termostat k vyhřívané podlaze

Co je termostat

Pro provoz vytápěné podlahy (a nejen) je zapotřebí zařízení, jako je termostat, nebo, jak se také nazývá, termostat. Umožňuje ovládat zapínání/vypínání systému a zaznamenávat teplotu po určitou dobu. A nejmodernější moderní systémy jsou schopny udržovat a měnit mikroklima v domě i na dálku prostřednictvím sítě. Příkladem takového zařízení je Teplolux EcoSmart 25, který je schopen na dálku ovládat teplotu vytápěných podlah. Chcete-li to provést, musíte nainstalovat aplikaci SST Cloud na jakékoli zařízení se systémem iOS a Android. Změny provozních režimů termostatu EcoSmart 25 lze ovládat odkudkoli na světě, pokud je v domě internet.

Design dvou termostatů řady Smart 25 vyvinula kreativní agentura Ideation. Projekt získal prestižní European Product Design Awards 1. Uděluje se ve spolupráci s Evropským parlamentem inovativním produktům vyvinutým pro zlepšení každodenního života spotřebitelů. Pozoruhodným rysem designu řady Smart 25 je 3D reliéfní vzor na rámech a površích analogového zařízení. Jeho číselník nahradil otočný přepínač s jemným přepínáním a světelnou indikací. Díky tomuto designu je ovládání vyhřívané podlahy intuitivní a příjemnější.

Pokyny krok za krokem pro připojení termostatu k vyhřívané podlaze

Výběr místa pro instalaci

Pro instalaci si nejprve musíme určit, kam budeme termostat instalovat. Většina moderních zařízení je určena pro standardní nástěnnou krabici o průměru 65 mm. Ať už jsou instalovány v rámu zásuvky nebo umístěny samostatně – to není pro instalaci tak důležité. Je vhodné napájet termostat z elektrického panelu pomocí systému automatického ochranného vypnutí. Je ale možné použít i připojení do zásuvky (AC síť 220 V, 50 Hz).

Umístění teplotních čidel je kritické pro správnou funkci termostatu. Pokud má váš model dálkové čidlo teploty vzduchu, musíte jej nainstalovat ve výšce alespoň 1,5 m od povrchu vytápěné podlahy a obecně daleko od zdrojů tepla (například okna nebo radiátoru). Je lepší zvolit modely se snímačem teploty vzduchu zabudovaným do samotného zařízení – je s nimi méně potíží a můžete okamžitě nainstalovat termostat na správné místo. Tato možnost je implementována v Teplolux EcoSmart 25.

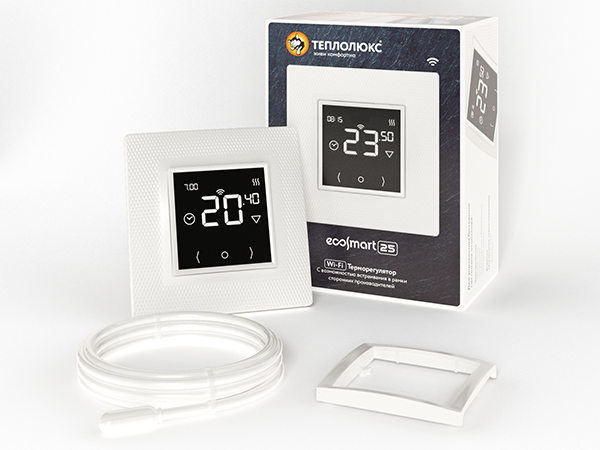

Teplolux EcoSmart 25 má vestavěný snímač teploty vzduchu, takže termostat lze okamžitě nainstalovat na správné místo Každý termostat pro vytápěné podlahy má dálkové čidlo, které by mělo být instalováno vedle topného tělesa. Ale zvažte, jak dlouhý je vodič senzoru. Je lepší, aby to bylo alespoň dva metry.

Ve stejném Teploluxu EcoSmart 25 funguje díky přítomnosti snímače teploty vzduchu funkce nazvaná „Otevřené okno“. Pokud teplota v místnosti během pěti minut prudce klesne o 3 stupně, zařízení považuje okno za otevřené a topení na 30 minut vypne.

Přípravné práce

Před instalací termostatu by bylo samozřejmě dobré prostudovat návod, který každý sebevědomý výrobce vkládá do krabice se zařízením. To je také důvod, proč odborníci doporučují vybírat certifikovaná zařízení od důvěryhodných společností, spíše než honit levné analogy z Číny. Všechny termostaty od společnosti Teplolux jsou tedy dodávány s podrobnými pokyny v ruštině.

Před instalací byste měli připravit následující věci:

1. Vlnitá montážní trubka. Obvykle se dodává s vyhřívanou podlahou, ale stát se může cokoliv. Univerzální průměr – 16 mm. Chcete-li však určit délku, musíte změřit vzdálenost mezi místem instalace zařízení a snímačem teploty.
2. Obyčejný šroubovák.
3. Indikační šroubovák. Je to užitečné pro zjištění, jaké napětí je v elektrické síti.
4. Spojovací prvky.
5. Úroveň.
6. Montážní krabice a rámeček pro vypínače

Nakonec uděláme otvor pro instalaci zařízení a drážky ve stěně a podlaze, které jsou potřebné pro položení napájecích kabelů a dálkových snímačů teploty.
Krabice se zařízeními od společnosti Teplolux vždy obsahuje podrobné pokyny k instalaci v ruštině

Přípravné práce

Před instalací termostatu by bylo samozřejmě dobré prostudovat návod, který každý sebevědomý výrobce vkládá do krabice se zařízením. To je také důvod, proč odborníci doporučují vybírat certifikovaná zařízení od důvěryhodných společností, spíše než honit levné analogy z Číny. Všechny termostaty od společnosti Teplolux jsou tedy dodávány s podrobnými pokyny v ruštině.

Před instalací byste měli připravit následující věci:

1. Vlnitá montážní trubka. Obvykle se dodává s vyhřívanou podlahou, ale stát se může cokoliv. Univerzální průměr – 16 mm. Chcete-li však určit délku, musíte změřit vzdálenost mezi místem instalace zařízení a snímačem teploty.
2. Obyčejný šroubovák.
3. Indikační šroubovák. Je to užitečné pro zjištění, jaké napětí je v elektrické síti.
4. Spojovací prvky.
5. Úroveň.
6. Montážní krabice a rámeček pro vypínače

Nakonec uděláme otvor pro instalaci zařízení a drážky ve stěně a podlaze, které jsou potřebné pro položení napájecích kabelů a dálkových snímačů teploty.
Krabice se zařízeními od společnosti Teplolux vždy obsahuje podrobné pokyny k instalaci v ruštině

Krabice se zařízeními od společnosti Teplolux vždy obsahuje podrobné pokyny k instalaci v ruštině

Schéma elektrického zapojení

Takže jsme všichni připraveni se připojit. Vodiče připojíme k instalační krabici: modrý vodič jde na „nulu“, fáze je připojena k černému vodiči, zem je připojena k vodiči ve žlutozelené izolaci. Nezapomeňte změřit úroveň napětí vytvořenou mezi „nulou“ a fází – měla by být 220 V.

Dále začneme stříhat dráty. Musí to být provedeno tak, aby vyčnívaly z krabice asi o 5 cm. Samozřejmě je nutné vyčistit dráty.

Po odizolování připojte napájecí kabel k nainstalovanému termostatu. Schéma je vždy v návodu a je duplikováno na těle zařízení. Fázový vodič hodíme na požadovaný kontakt, je označen písmenem L. „Nula“ je označena písmenem N.

Nyní musíme připojit teplotní senzor ke svorkám na zařízení. Připomeňme, že se musí pokládat do vlnité trubky.

Pro kontrolu funkčnosti termostatu je potřeba jej nastavit na maximální teplotu. Cvaknutí relé signalizuje uzavření topného okruhu. To je vše, pokud jsou vyhřívané podlahy a termostat správně připojeny, získáte funkční systém.
