Připojení tříklíčového spínače: schéma a provedení

Zapojení spínače se třemi klíči se prakticky neliší od připojení dvouklíčového spínače. Jediný rozdíl je v tom, že ve schématu připojení tříklíčového zařízení je čtvrtý vodič určený k napájení fáze od třetího kontaktu k lampám nebo nějaké jiné zátěži. V článku budeme hovořit o připojení tříklíčového spínače a zvážíme podrobné schémata.

Výhody tříklíčových zařízení

Pohodlí moderního života do značné míry závisí na přítomnosti velkého počtu světelných zdrojů v domě, často dokonce několikanásobně větších než lidské potřeby.

Trojité spínače se používají hlavně v domech s nestandardní konfigurací v následujících případech:

• když je nutné zorganizovat ovládání osvětlení několika místností z jednoho uzlu;
• pokud je v místnosti víceúrovňový systém osvětlení.

Zařízení se třemi tlačítky mají některé výhody oproti všem obvyklým přepínačům díky svým konstrukčním vlastnostem:

• zjednodušení elektroinstalace ve stěnách a jiných konstrukcích;
• zlepšení vzhledu místnosti;
• snížení spotřeby dokončovacích materiálů.

Díky častému používání nemají taková zařízení příliš dlouhou životnost, cca 8-10 let. K selhání spínačů nejčastěji dochází v důsledku dvou poruch:

• mechanické (rozbití krytu a upevňovacích prvků);
• elektrické (zničení kontaktů).

Je třeba poznamenat, že v případě jakékoli poruchy tříklíčového spínače je nutné vyměnit celé zařízení. Práce musí provádět kvalifikovaný odborník. Přečtěte si také článek: → “Instalace zásuvek a vypínačů: normy.”

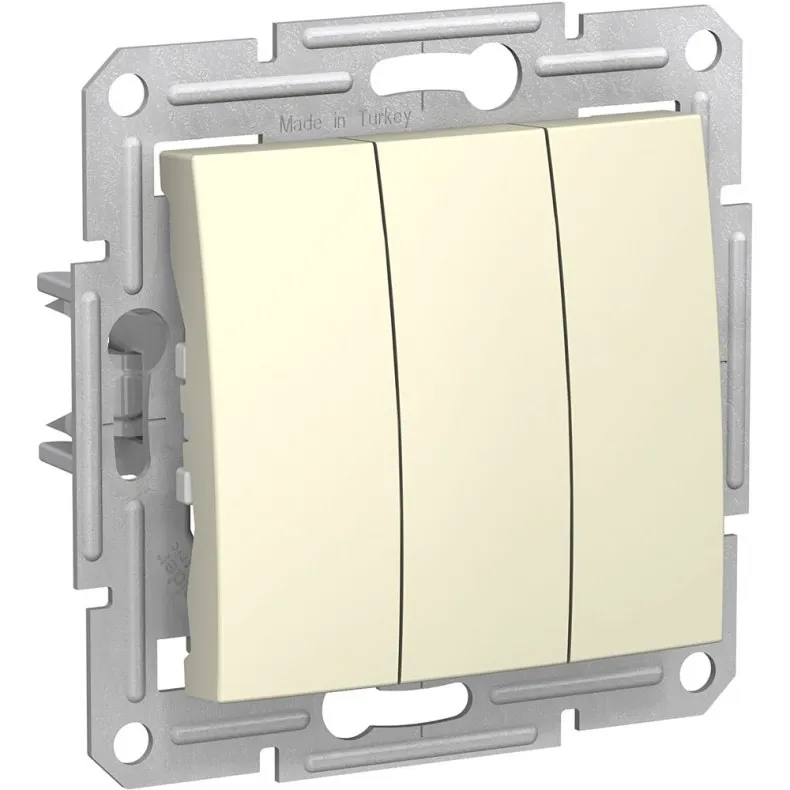

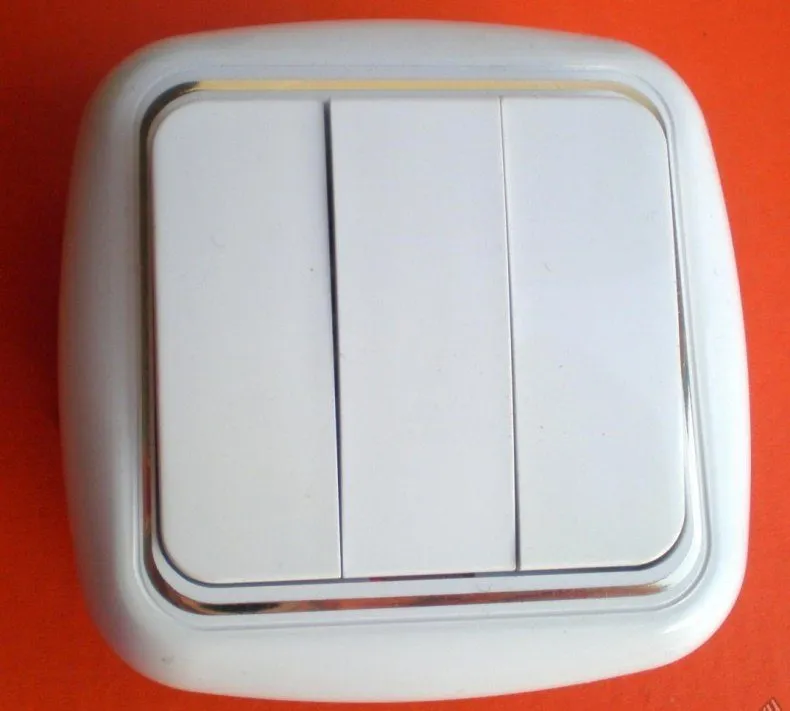

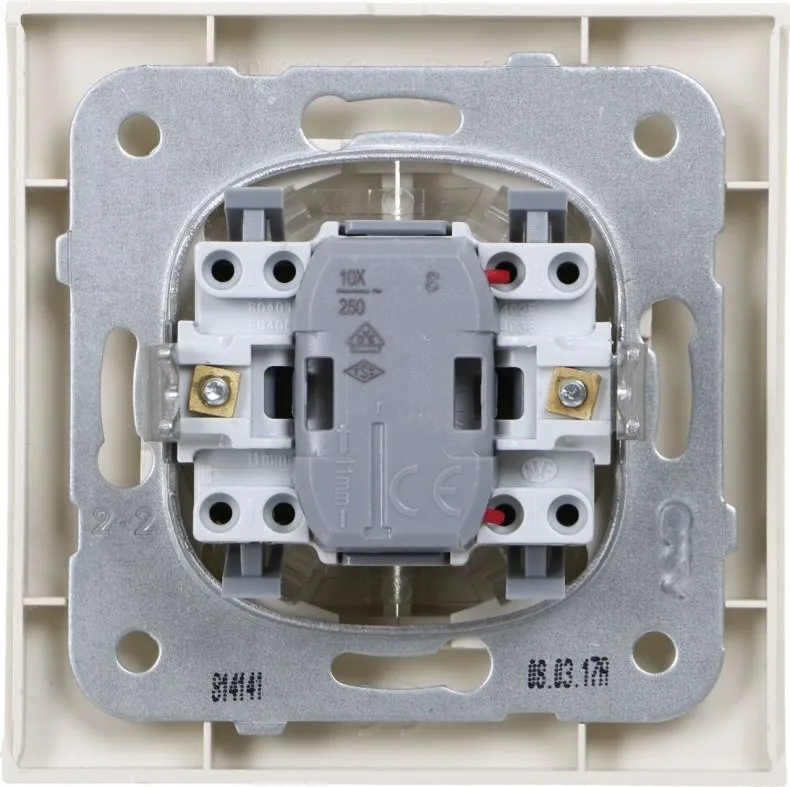

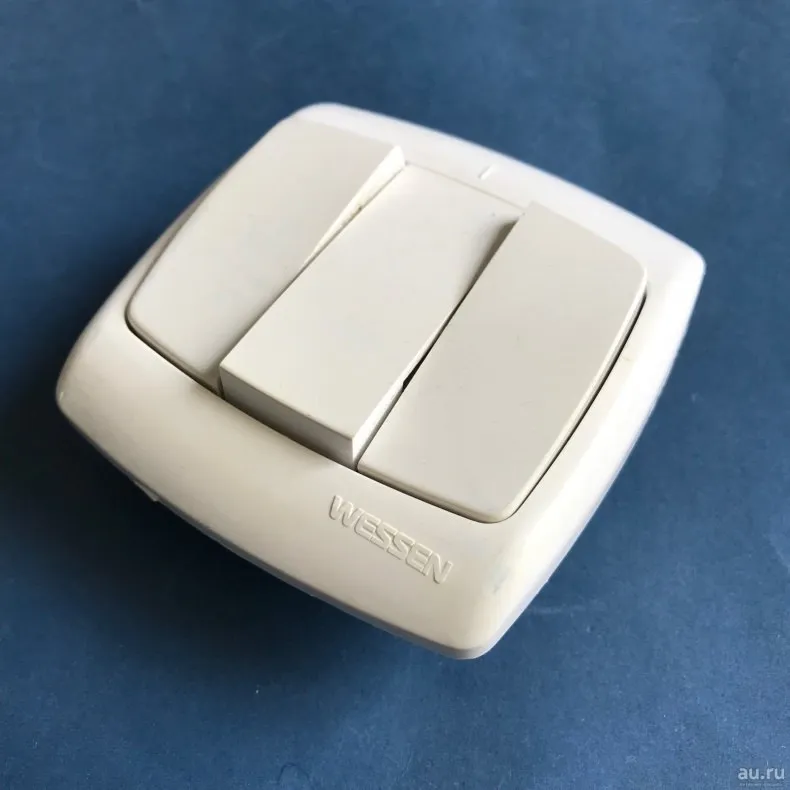

Designové vlastnosti zařízení

Mezi třítlačítkovými přepínači a jedno- a dvouklíčovými přepínači nejsou žádné významné rozdíly. Stejně jako zařízení jiných konstrukcí se trojité spínače skládají z následujících dvou částí:

Rám a klíče jsou vyrobeny ze speciálního plastu, který je odolný vůči vysokým teplotám. Rám je připevněn k mechanismu pomocí západek, nebo méně běžně šroubů. Pokud je zařízení vnitřní, pak je samotné zařízení ponořeno do zásuvky a upevněno v ní pomocí distančních podložek.

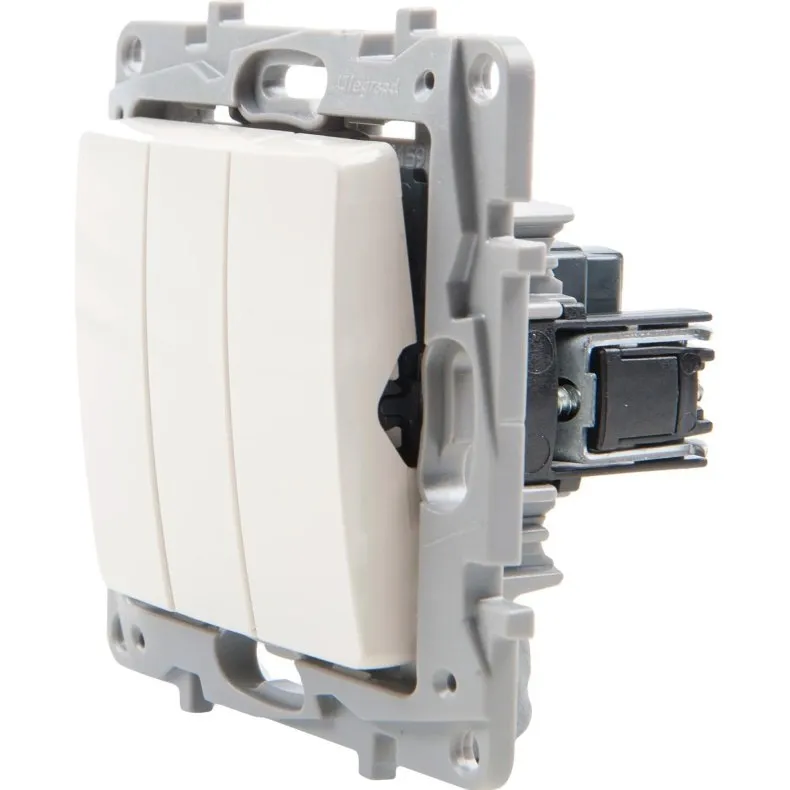

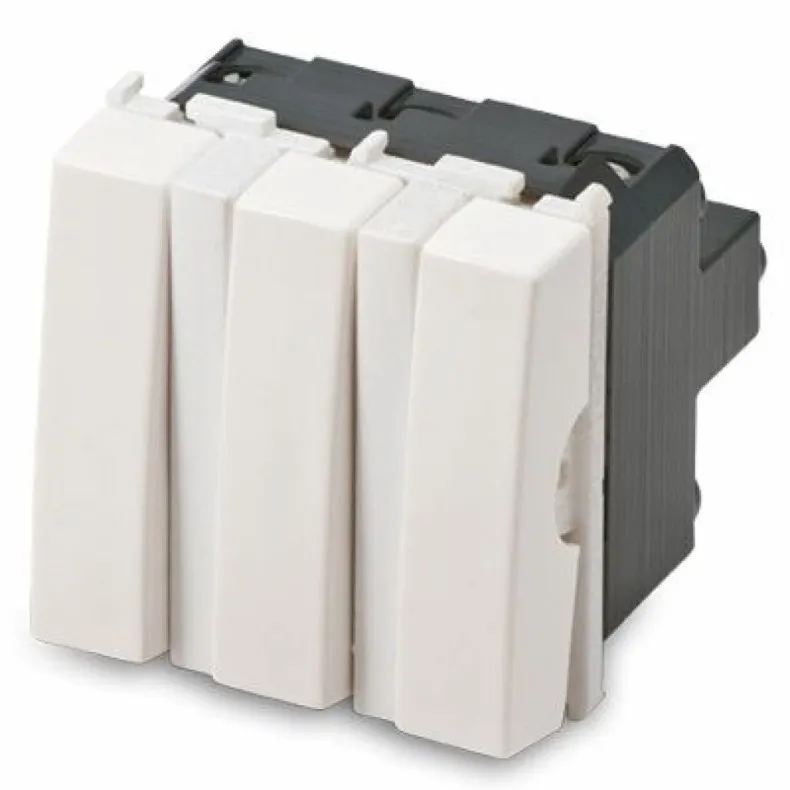

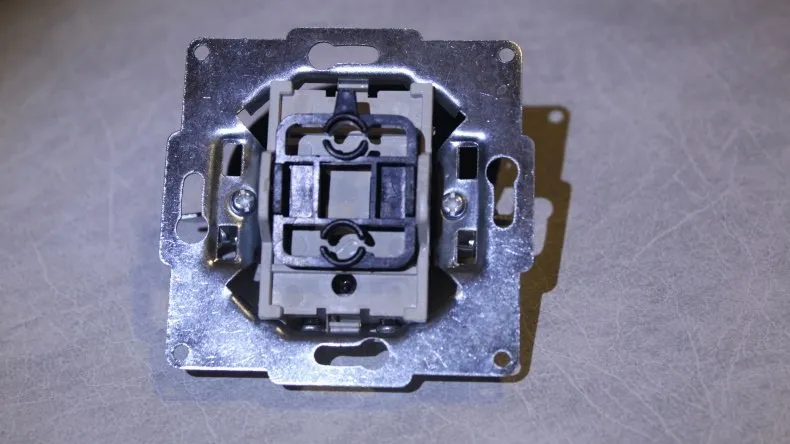

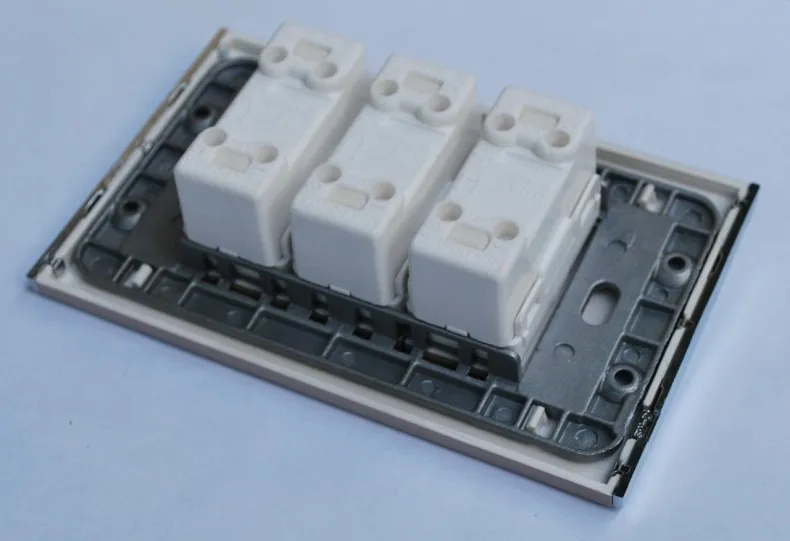

Hlavními částmi pracovního mechanismu jsou pohon s připojenými kontakty a samotné klávesy z plastu. Tříklíčové spínače mají 4 kontakty, z nichž 3 jdou ke světelným zdrojům a jeden k napájecímu vodiči. Obvykle jsou v zařízeních instalovány měděné kontakty a jejich tloušťka se volí v závislosti na síťovém proudu.

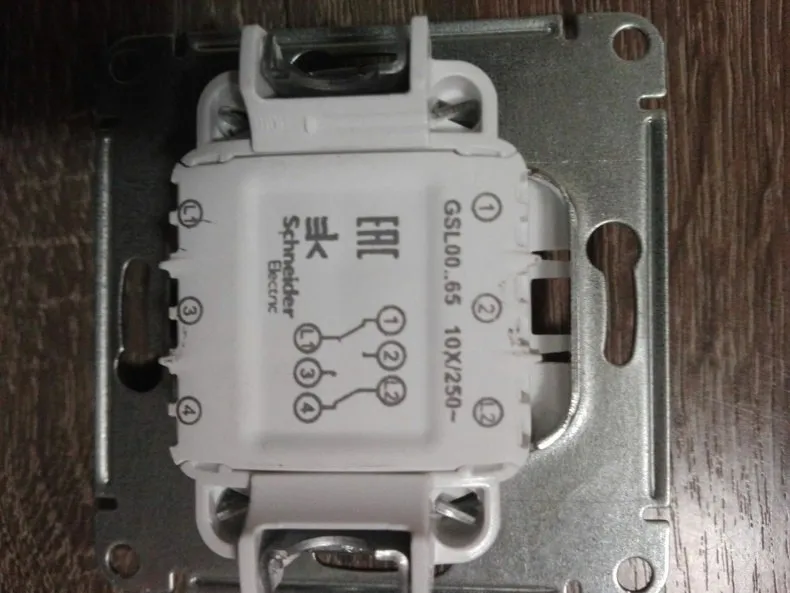

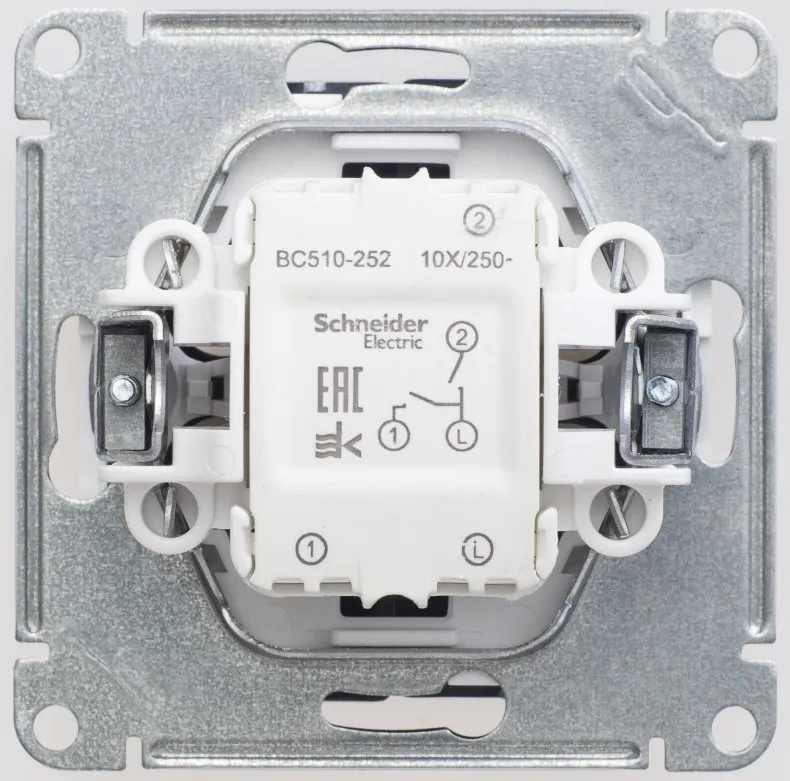

Výrobci obvykle označují všechny prvky spínače příslušnými označeními – maximální proud a provozní napětí. Pro ještě větší úspory vyrábí řada výrobců vypínače kombinované se zásuvkou.

Připojení spínače k ​​vodičům

Pro efektivní a bezpečné používání spínače je nutné jej správně zapojit. Napájecí vodič je veden ze stínění do rozvodné skříně: hnědý vodič je nula, modrý vodič je fáze.

Fáze musí být připojena specificky ke spínači, podle schématu – ke společnému kontaktu. Na něj je také hozen bílý vodič, tři zbývající vodiče vycházející z krabice jsou připojeny k výstupním kontaktům (v krabici jsou připojeny k fázím lamp).

Nástroje a příslušenství pro instalaci

K připojení trojitého spínače budete potřebovat následující sadu nástrojů:

• šroubováky – ploché nebo Phillips;
• boční řezačka nebo odstraňovač izolace pro odkrytí vodičů;
• řezací kleště.

Tip #1. Pokud nemáte striptérku, můžete použít běžný, ale ostře nabroušený nůž.

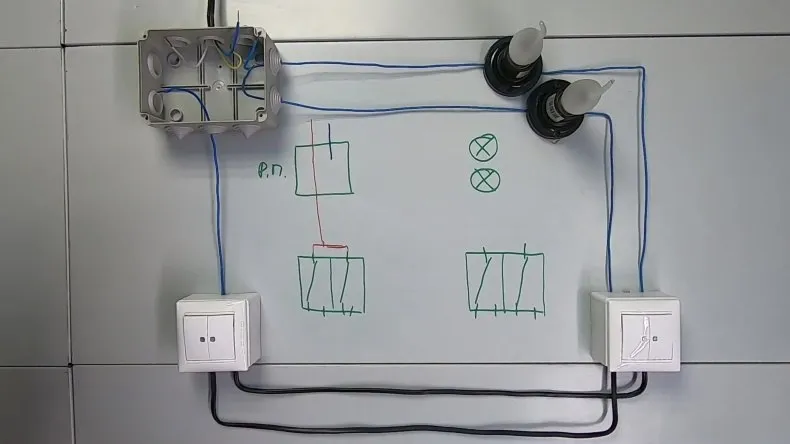

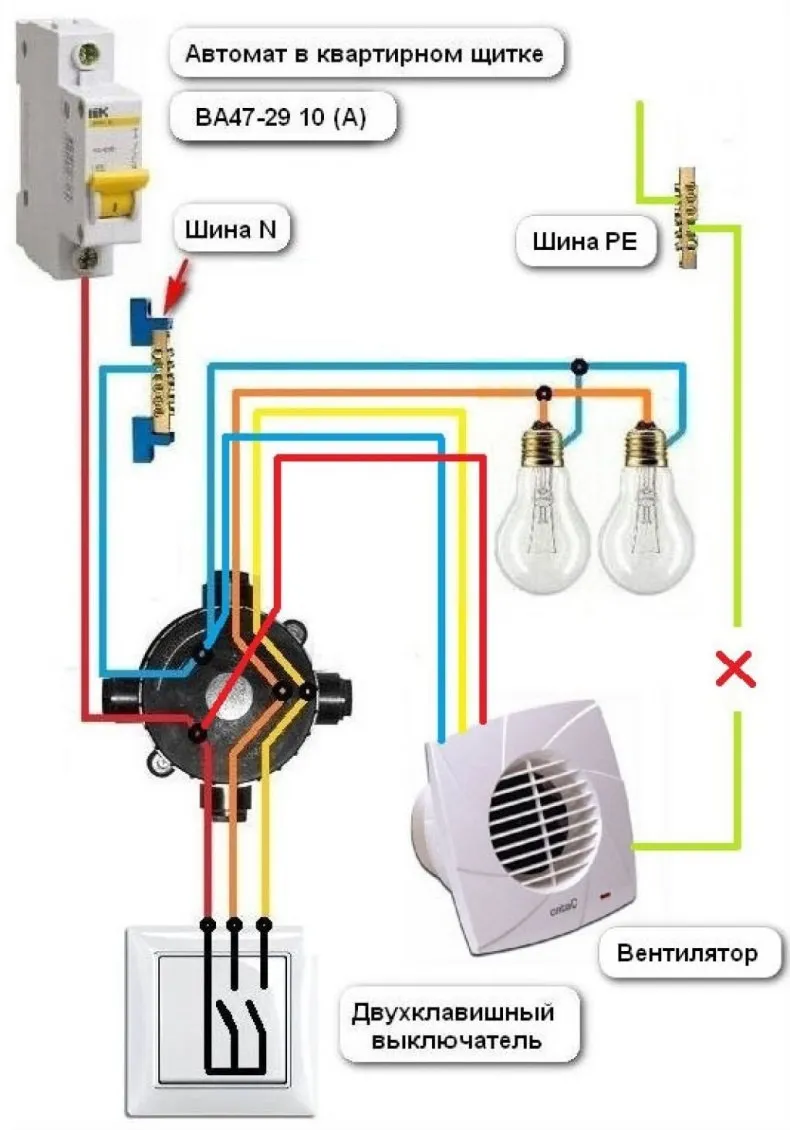

Sestavení schématu zapojení

Můžete začít pracovat až po odpojení sítě.

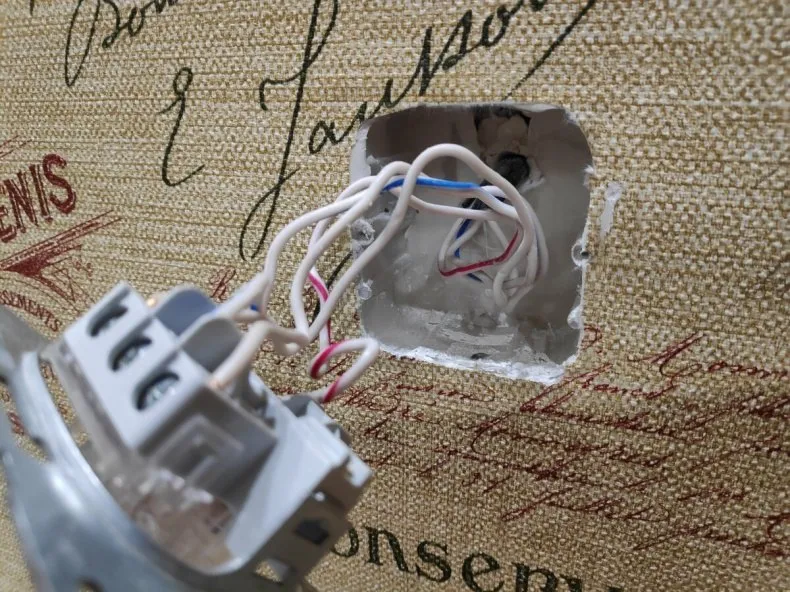

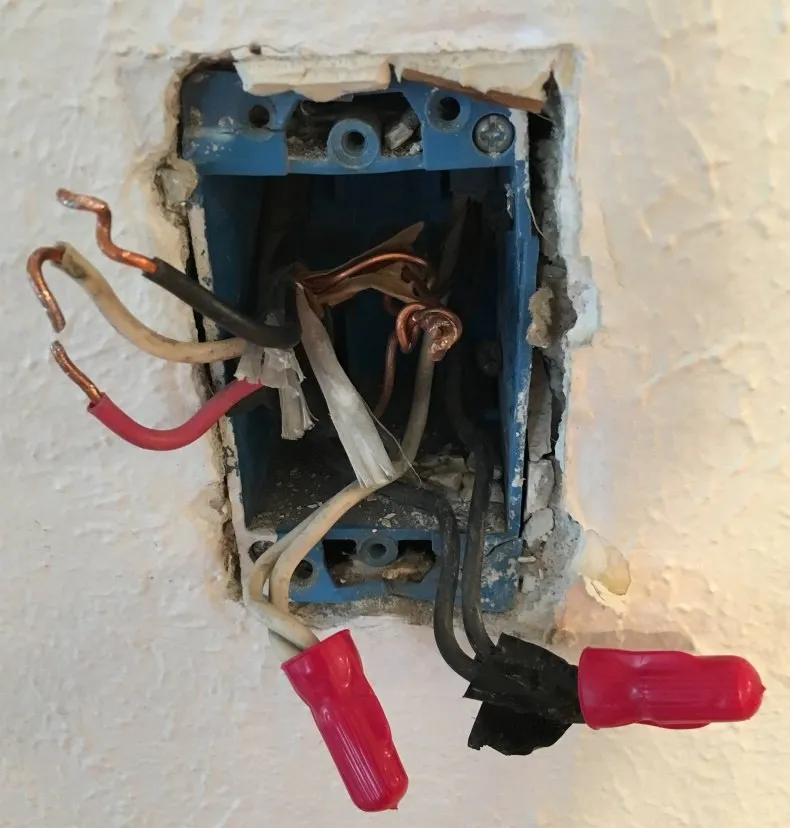

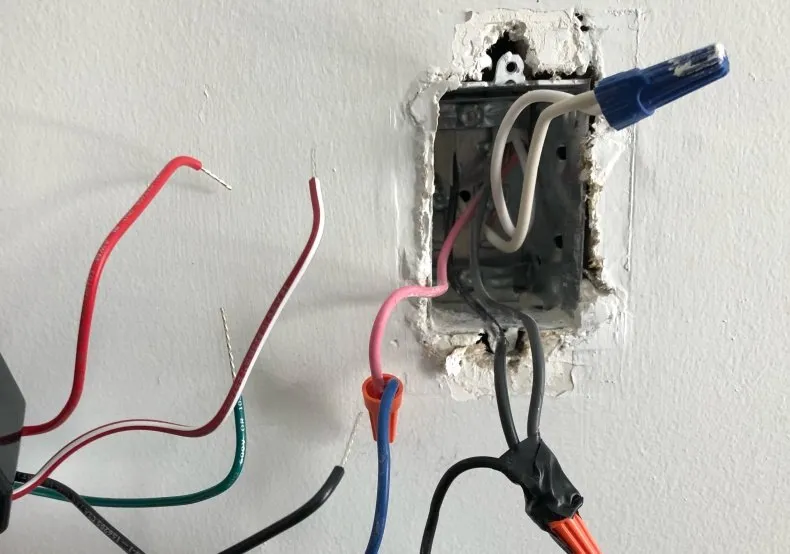

V místě instalace spínače vycházejí ze zdi 4 vodiče. Může se jednat o kabel se čtyřmi žilami, nebo o připojení třížilového kabelu nasměrovaného ke svítidlům s jednožilovou fází. V krabici jsou dráty úhledně sestaveny do zákrutu pro pohodlí můžete použít svorkovnice.

Nula napájecího vodiče je připojena k nulovému vodiči každé z lamp a fáze napájecího vodiče je hozena na společný kontakt spínače. Poté jsou zbývající tři vodiče připojeny k fázovým vodičům lamp.

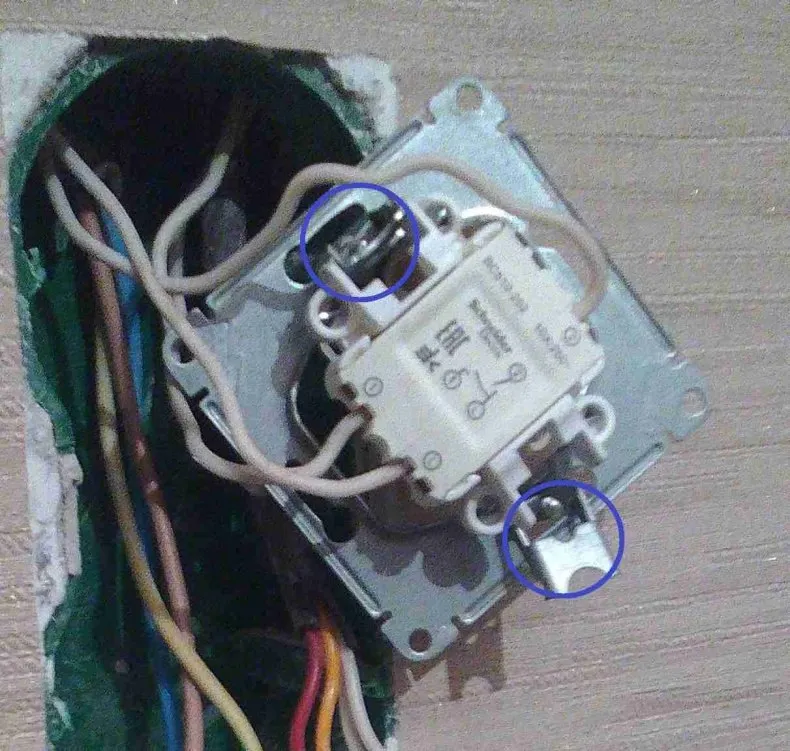

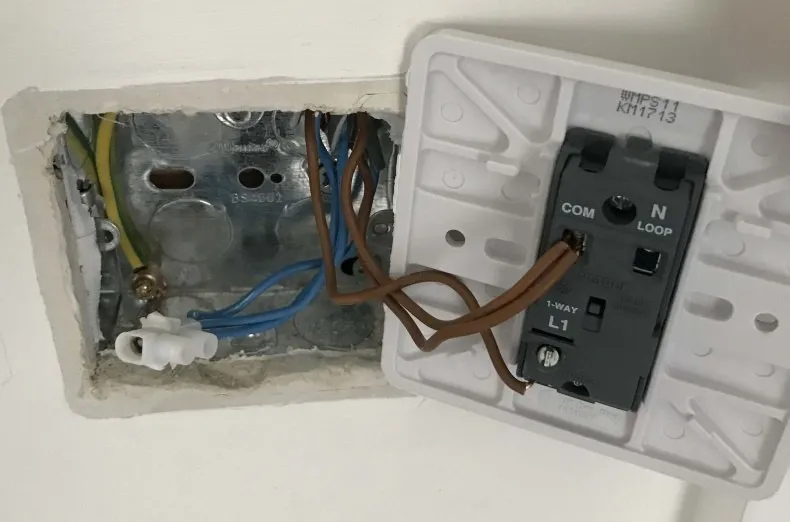

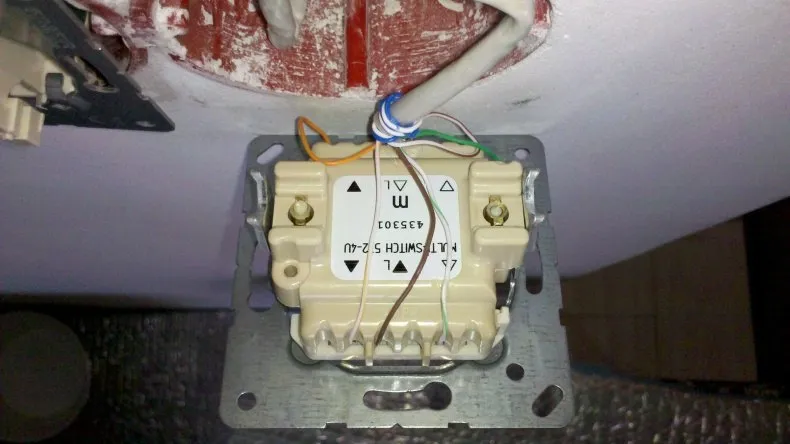

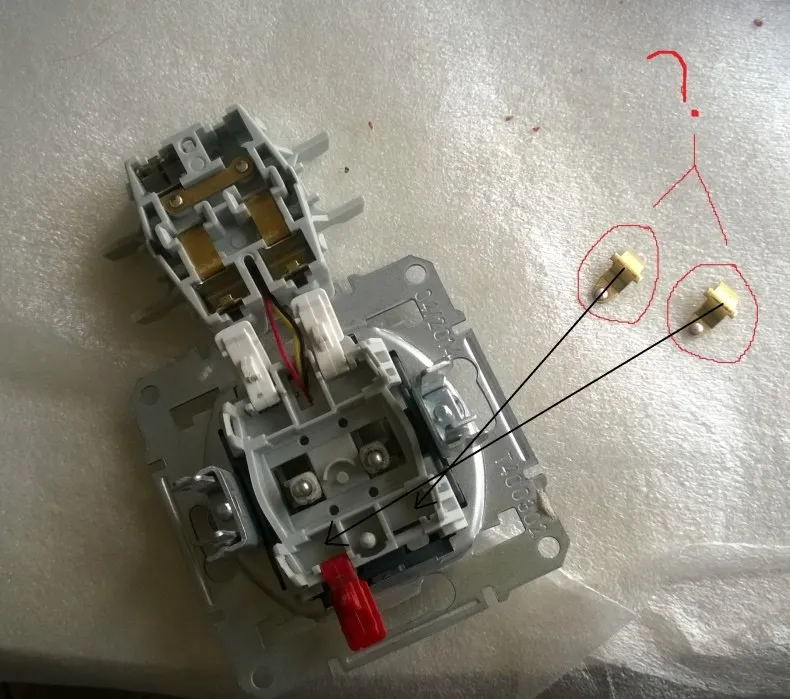

Připojení vodičů ve spínači

K dispozici jsou tříklíčové spínače pro instalaci uvnitř i venku, stejně jako kombinované – kombinované se zásuvkou v jednom pouzdře. Chcete-li nainstalovat trojitý spínač, musíte se nejprve dostat k připojovacím svorkám, to znamená odstranit klíče a rám. Tento postup lze provést bez použití speciálních zařízení. Přečtěte si také článek: → „Jak vyměnit spínač? „

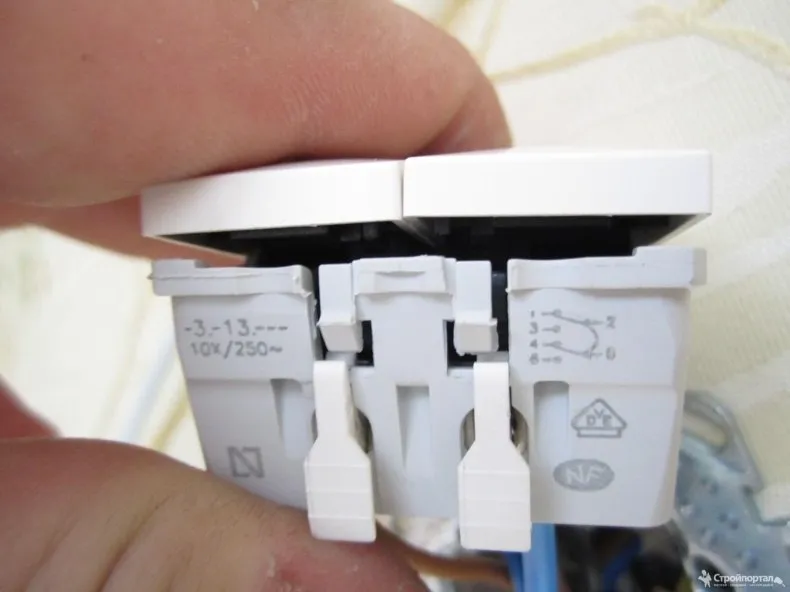

Nejprve musíte odstranit klíče. Jeho hrana je ve vypnuté poloze mírně přitlačena k tělu, druhá hrana, vyčnívající, se zachytí nehtem nebo tenkým šroubovákem a přitáhne k sobě. Na nových zařízeních jsou klávesy zpravidla usazeny na vodících docela pevně, ale neměli byste je vytahovat příliš velkou silou – můžete poškodit přední část, a tím zničit zařízení.

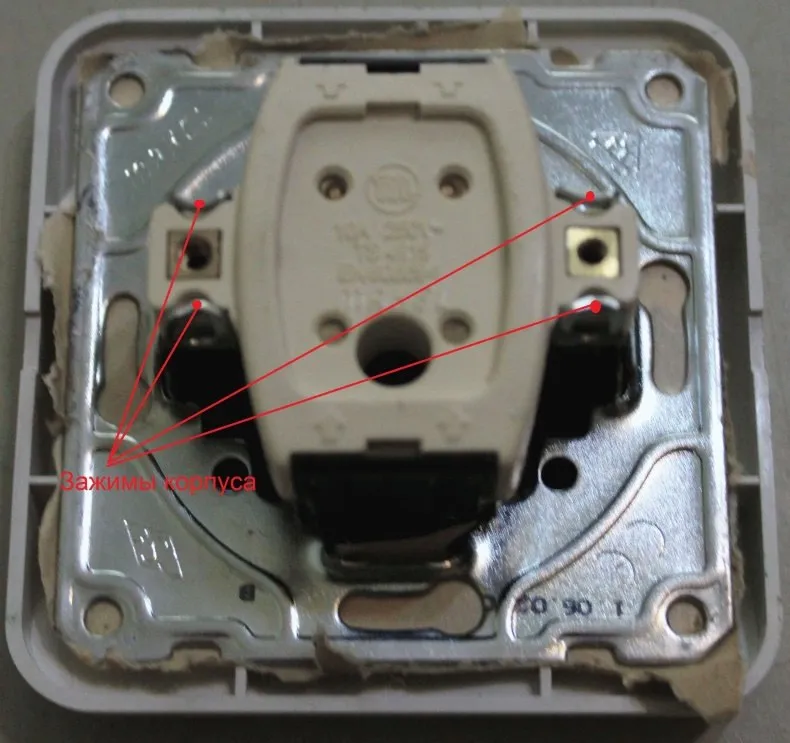

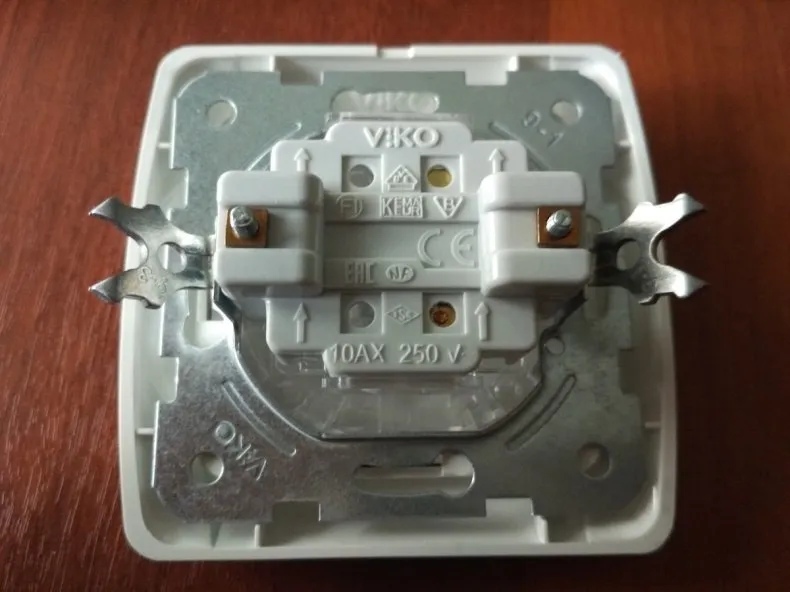

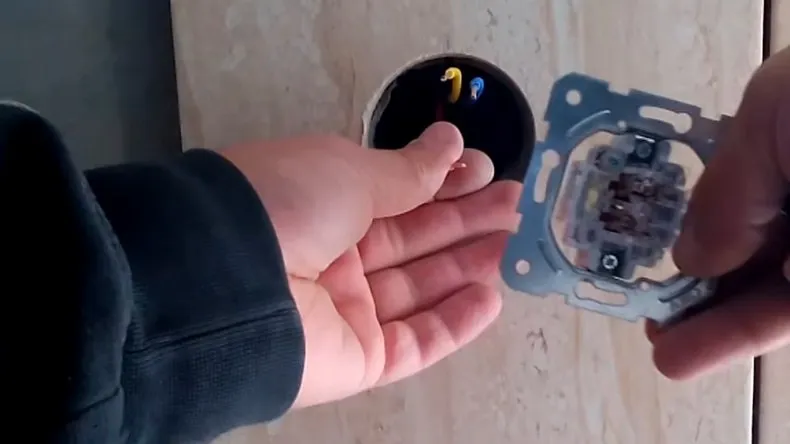

Rám spínače je k mechanismu připevněn pomocí upínací vložky umístěné uprostřed. Upevnění může být ve formě vodítek, která těsně zapadají do mechanismu, nebo ve formě západek, které je třeba vypáčit pomocí šroubováku.

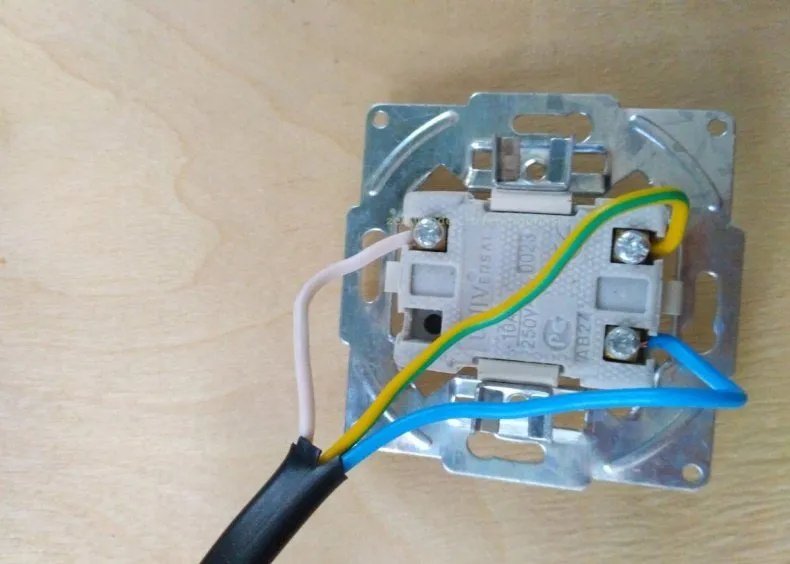

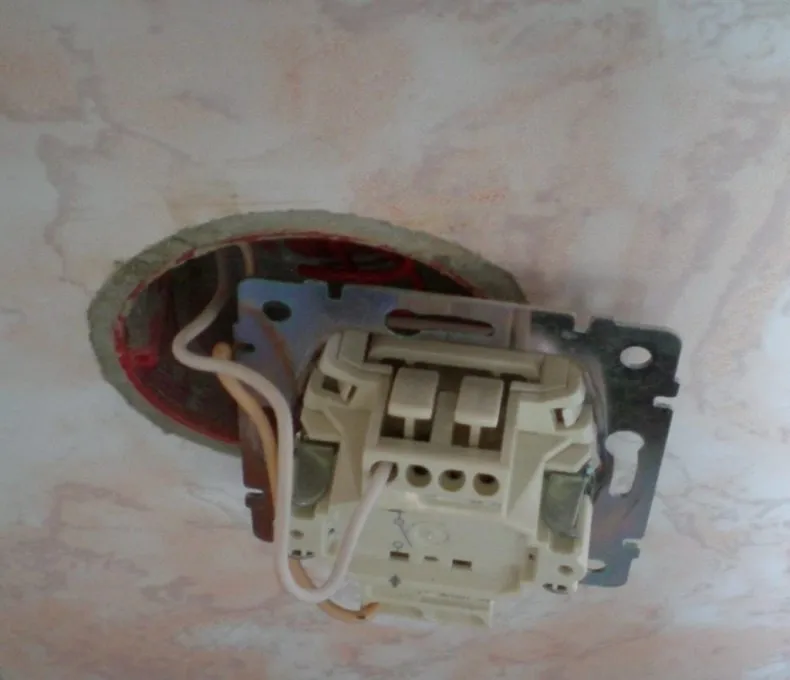

Dráty jsou v mechanismu zajištěny pomocí upínacích šroubů. Před instalací odizolovaných vodičů se musíte ujistit, že šrouby ve štěrbinách jsou mírně povolené. U tříklíčových zařízení se pro připojení vodičů používají čtyři kontakty: tři pro výstup, jeden pro vstup.

V mechanismu je nutné oddělit společnou svorku, na kterou je připojen fázový vodič, a svorky, ze kterých je přiváděno napětí do jednotlivých sekcí. Kontaktní skupiny jsou obvykle umístěny v samostatných oddílech umístěných na zadní straně spínače. Aby z otvoru kontaktu nebyl vidět holý drát, nemělo by z něj být odstraněno více než 10 mm izolace. Upínací šrouby by měly být utaženy co nejpevněji, když se pokoušíte odstranit drát;

Pokud jsou při zapojování spínače použity lankové vodiče, je třeba na jejich odizolovanou část umístit očka NShVI – zabrání se tak ulomení vodiče při utahování šroubovou svorkou. Po instalaci vodičů se montáž tříklíčového spínače provádí v opačném pořadí.

Recenze slavných výrobců

Vybrat si v dnešní době tříklíčový vypínač není těžké. V závislosti na požadavcích kupujícího se mnoho známých i méně známých výrobců snaží prezentovat poměrně širokou škálu svých produktů. Hlavní rozdíl mezi modely je design, použité materiály a samozřejmě cena.

Производитель	Hodnota	Omezení	Cena, rub.
Gira	Nízká cena, snadná instalace	Malá škála barev a provedení	300-600
Legrand	Vertikální i horizontální provedení, perfektně zapadne do každého interiéru	Cena je nadprůměrná	600-750
OBR	Vysoká funkčnost	Malá škála barev a provedení	150-200
Fede	Skvělý design	Vysoká cena	500-2500

Jak vybrat správný tříklíčový spínač?

Hlavní radou v této věci je dávat si pozor na levná čínská řemesla. A to pouze při výběru trojitého spínače a elektro zboží obecně. Ve všech ostatních ohledech byste se měli spoléhat pouze na svůj vkus a finanční možnosti. Na moderním trhu je výběr tříklíčových zařízení tak bohatý, že vybrat si je do vašeho interiéru nebude těžké.

Trojité spínače se dodávají v několika typech:

• kontrolní stanoviště;
• s indikátory.

Průchozí zařízení jsou mimořádně vhodná pro instalaci v dlouhých místnostech (chodby, průchody nebo na různých podlažích). Princip fungování takových zařízení je jednoduchý: při vstupu do chodby je osvětlení zapnuto pomocí jednoho zařízení a na výstupu je světlo vypnuto jiným zařízením. Není třeba chodit ve tmě a hledat, jak rozsvítit světlo.

Spínače s indikátory se vyrábí ve dvou typech. U některých zařízení se světelný maják rozsvítí po zhasnutí světel, což indikuje polohu uživatele ve tmě a je vynikajícím průvodcem v podmínkách omezené nebo nulové viditelnosti v místnosti. U jiných typů zařízení se maják rozsvítí po zapnutí osvětlení, což znamená, že v některé místnosti bylo světlo ponecháno. Přečtěte si také článek: → “Typy přepínačů: doporučení pro výběr.”

Při výběru trojitého spínače byste měli dodržovat několik jednoduchých pravidel:

• Před nákupem byste měli zařízení pečlivě zkontrolovat – na povrchu by neměly být žádné otřepy, poškození nebo změna barvy;
• klávesy by se měly pohybovat snadno a zřetelně a přitom lehce cvakat;
• na zadní straně zařízení musí být schéma zapojení;
• kontaktní svorky by se měly snadno otáčet a bezpečně přitlačit vodiče;

Tip #2. Doporučuje se dát přednost moderním trojitým spínačům se samosvornými svorkami, jejichž použití je pohodlnější.

Často kladené dotazy

Otázka číslo 1. Existují nějaké zásadní rozdíly mezi zapojením tříklíčového spínače a zapojením jedno- nebo dvouklíčového spínače?

Princip připojení těchto zařízení se v jádru od sebe neliší. Rozdíl spočívá pouze v počtu kontaktů spínacích skupin: jeden, dva nebo tři.

Otázka č. 2. Jaký dokument upravuje připojení trojitých spínačů?

Pravidla pro tříklíčové spínače (stejně jako jiné typy spínacích zařízení) jsou upraveny hlavním dokumentem pro každého elektrikáře – PUE.

Otázka číslo 3. Jak určit fázi a nulu při připojení trojitých spínačů?

Nejlepším zařízením pro určení nuly a fáze je indikační šroubovák. Prodávají se v každém obchodě s elektronikou a jejich cena je dostupná pro každého. Pokud se indikátor rozsvítí, když se dotknete drátu koncem šroubováku, znamená to, že drát je pod napětím. Pokud není signál, můžeme bezpečně říci, že vodič je neutrální.

Otázka č. 4. Je možné koupit levné čínské trojité přepínače například ze známé online obchodní platformy?

V zásadě je to možné. Ale je lepší neriskovat. Vždy se vyplatí připomenout, že příliš levné věci nejsou kvalitní a čínské pochybného původu a priori kvalitní být nemohou. I když je rozpočet na opravu příliš omezený, je lepší zakoupit certifikovaný spínač, i když je od nejlevnější značky.

Nejčastější chyby

• Nejčastější a možná nejnebezpečnější chybou při připojování tříklíčových spínačů je napájení fáze do lampy, nikoli do vstupu zařízení. Pokud je na přerušení sítě aplikována nula, obvod bude stále fungovat, pouze kabeláž bude vždy pod napětím, což je při sebemenším dotyku plné elektrického šoku, a to i při výměně žárovek.
• Zcela běžné je také nedostatečné kontaktní upnutí. Občas se stane, že se zařízení připojí a zkontroluje se jeho funkčnost. Jenže po instalaci do zásuvky najednou vše přestalo fungovat. Důvod je jasný jako den: musíte znovu vytáhnout spínač, pečlivě utáhnout každou svorku a vložit zařízení zpět.
• Typickou chybou je také použití kabelu skládajícího se z více propletených drátů při instalaci. Je nutné použít pouze vodič, který má v označení – instalace písmeno „U“. Je to pevná měděná tyč.

Ohodnoťte kvalitu článku:

1. Připojení podsvíceného spínače (schéma)

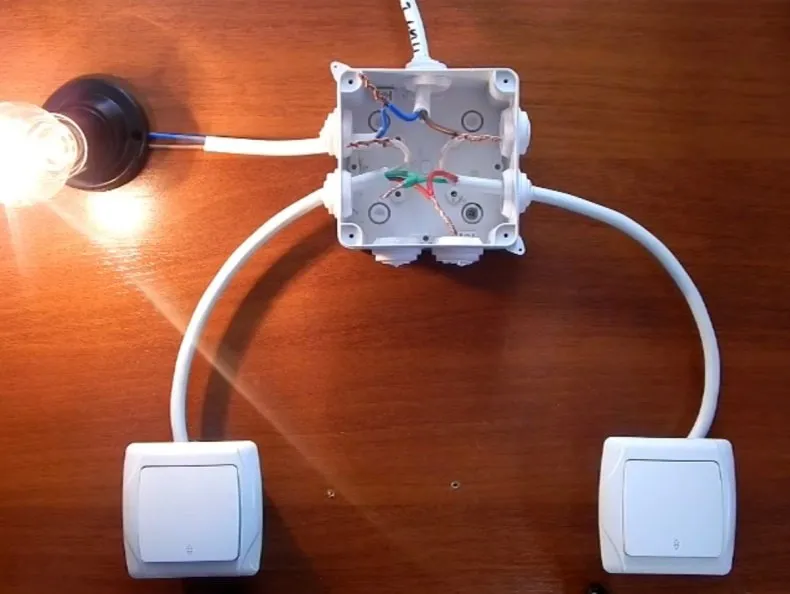

2. Schémata krok za krokem pro připojení průchozího spínače ze dvou míst
3. Jak správně připojit dvouklíčový průchozí přepínač (schéma)
4. Připojení televizního kabelu do zásuvky

Jak připojit tříklíčový spínač – rozsah použití s ​​rozborem konstrukce a popisem principu činnosti spínače

Chcete-li připojit tříklíčový spínač, musíte začít vedením vodičů do spojovací krabice. Před instalací je třeba krabici rozebrat odstraněním jejího polypropylenového krytu.

Instalace tříklíčového spínače zabere o něco více času než jednoduchého nebo dvojitého spínače. Trojitý spínač zároveň umožňuje výrazně zvýšit komfort pobytu v místnosti.

Odmítnutí centrálního lustru ve prospěch skupin lamp rozmístěných podél stropu, zapnutých pouze v případě potřeby, zajistí:

• Snížení lehkého zatížení orgánů zraku;
• Významné úspory energie;
• Změkčení příliš jasného osvětlení pozadí;
• Schopnost v případě potřeby zvýraznit nebo ztlumit televizi, počítač nebo konferenční stolek;
• Jedinečný komfort a pohodlí.

Switch Vesta-Electric Exclusive White tříčlenný

Krabice z izolačního plastu

Tříklíčový spínač vypadá jako krabice z izolačního materiálu. Nejčastěji je jeho tělo opláštěno plastem, který se může docela zahřát, ale nevznítit.

Krabice obsahuje mechanické součástky, které zajišťují odpojení a připojení elektrického obvodu. Obsahuje také koncovky pro připojení kabelu. Skládá se z jednoho hlavního drátu a tří žil po otevření. Musí se připojit k lampám.

Xiaomi Phillips šroubovák MJJXLSD002QW

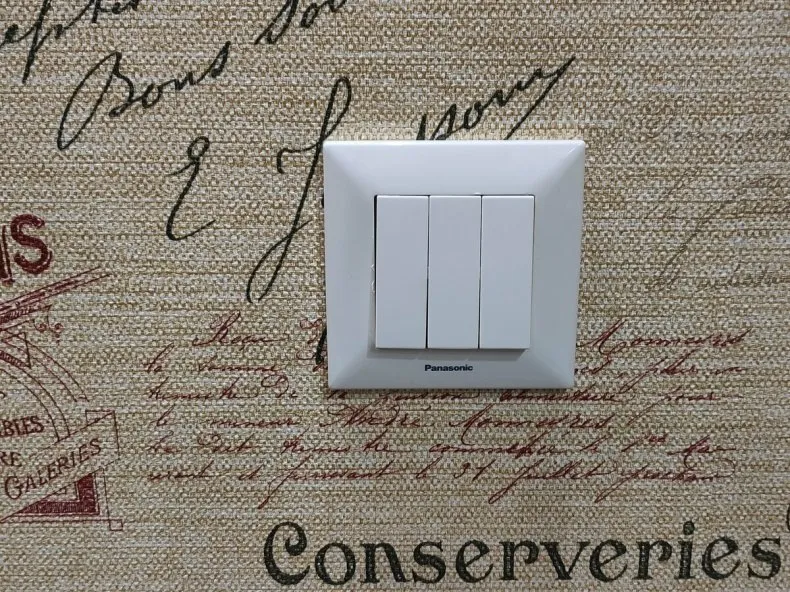

Dekorativní a funkční detaily obličeje

Konstrukce pouzdra obsahuje také upevňovací prvky a řadu předních dílů. Jedná se o plastový rám a tři klíčové vložky.

• Rámeček je nutný k zakrytí okrajů výklenku ve zdi, ve kterém je spínač namontován.
• Účinně také chrání tapetu před potem a nečistotami, které se v té či oné míře vyskytují na rukou.
• Čím širší je instalovaný rám, tím čistší bude stěna kolem vypínače po 1-2 letech provozu.
• Tyto díly se oddělí bez větší námahy a poté se stejně rychle připevní k distančním upevňovacím prvkům.

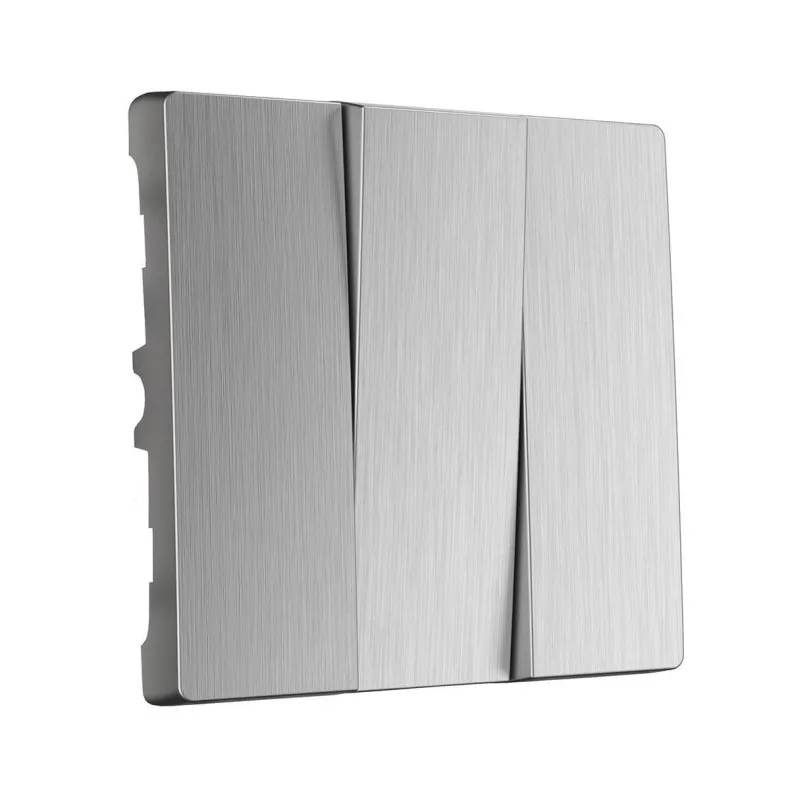

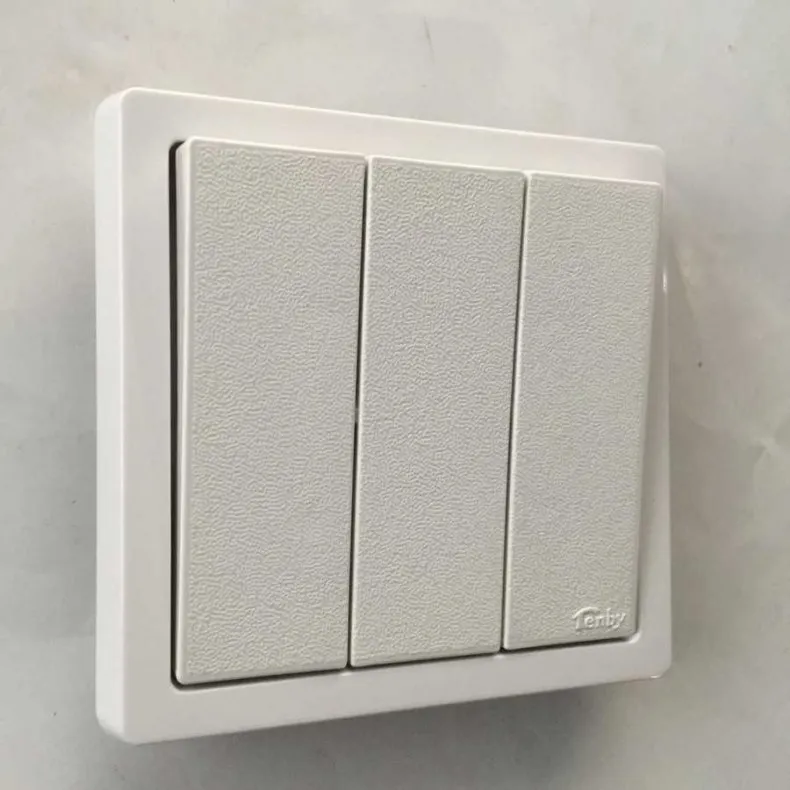

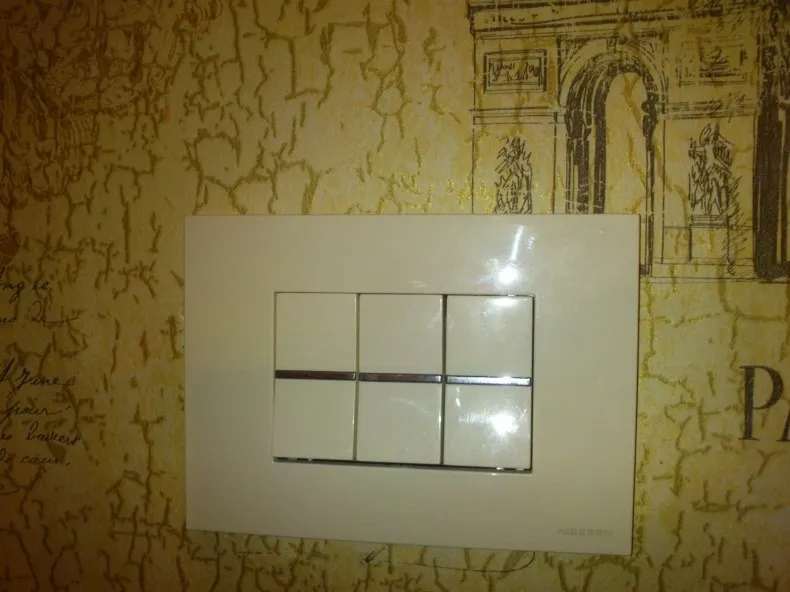

Originální průmyslový design

Tříokruhový spínač světel je z mnoha důvodů lepší než analogy s menším počtem kláves. Za prvé, takové zařízení vypadá mnohem originálněji, což lahodí oku a přináší do interiéru šmrnc, který v době rozšířeného minimalismu a pragmatismu velmi chybí.

O neobvyklém designu tohoto zařízení a jeho estetické převaze se můžete přesvědčit prostudováním několika desítek fotografií tříklíčových spínačů.

Kleště VORTEX 73/6/3/8 200 mm

Ovládání osvětlení jedním dálkovým ovladačem

Při pokládání bytových nebo kancelářských kabelů na místo instalace takového spínače nevzniknou žádné technické nebo inženýrské potíže. K instalaci krabice postačí jakákoli běžná výklenek do zdi. Stejně jako u jiných podobných zařízení je pro ně nutné vytvořit několik výklenků ve zdi najednou.

Nejčastěji se třítlačítkové jističe instalují do objektů, které mají atypické uspořádání. Taková zařízení se také používají k osvětlení dlouhých rozpětí chodeb, ovládání horního a bočního světla několika místností najednou ze stejného bodu.

Stripper Krafttool TK-10 (22639) černá/zelená

Servisní spínač

Při výběru tříokruhového spínače v obchodě byste jej měli pečlivě zkontrolovat. Bylo by také užitečné si přečíst elektrický popis a požádat o schéma zapojení.

Rozlišit svědomitě vyrobené třítlačítko od vadného na základě řady znaků nebude těžké:

1. Leštění ozdobného rámu a klíčů musí být bez sebemenší vady.
2. Klávesy by se měly přepínat bez námahy nebo zaseknutí.
3. Každé stisknutí tlačítka by mělo vyvolat jemné cvaknutí, které je příjemné pro ucho.
4. Všechny mechanismy a upevnění vnitřní části musí fungovat bezchybně.

Indikátorový šroubovák SmartBuy, 150 mm, do 500 V, drážkovaný, certifikovaný. testy

Vlastní připojení

Instalaci tříklíčového spínače vlastníma rukama lze provést i při úplném nedostatku zkušeností s takovou prací.

Stačí striktně dodržet krok za krokem algoritmus a výsledek bude rozhodně pozitivní.

Postup instalace je rozdělen do následujících fází:

• Připojení vodiče ke spínači;
• Spínací vodiče uvnitř krabice;
• Testování kontaktů a oprava chyb.

Aku vrtací šroubovák Kladivo ACD12/2С 216-022

Kabeláž

V předvečer připojení je nutné prostudovat odpovídající schéma. Předejdete tak mnoha nepříjemným chybám.

Krabice obsahuje několik vodičů, z nichž každý je zodpovědný za přesně definovaný úkol:

• Třížilový kabel vede ke stroji instalovanému ve výklenku panelu;
• Čtyřvodičový kabel je veden ke třítlačítku.

Digitální multimetr RGK DM-12 červený/černý

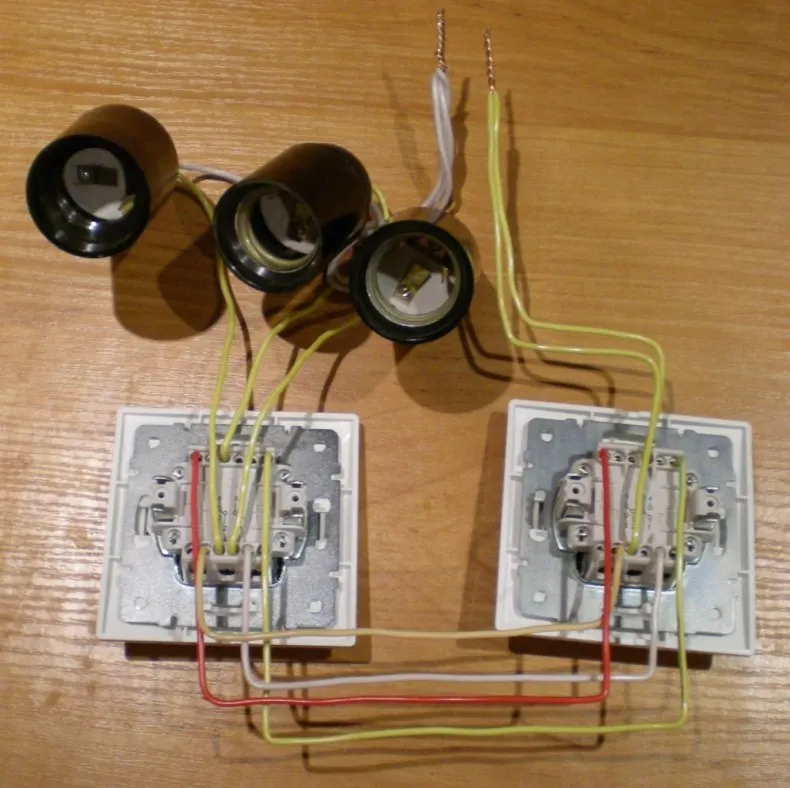

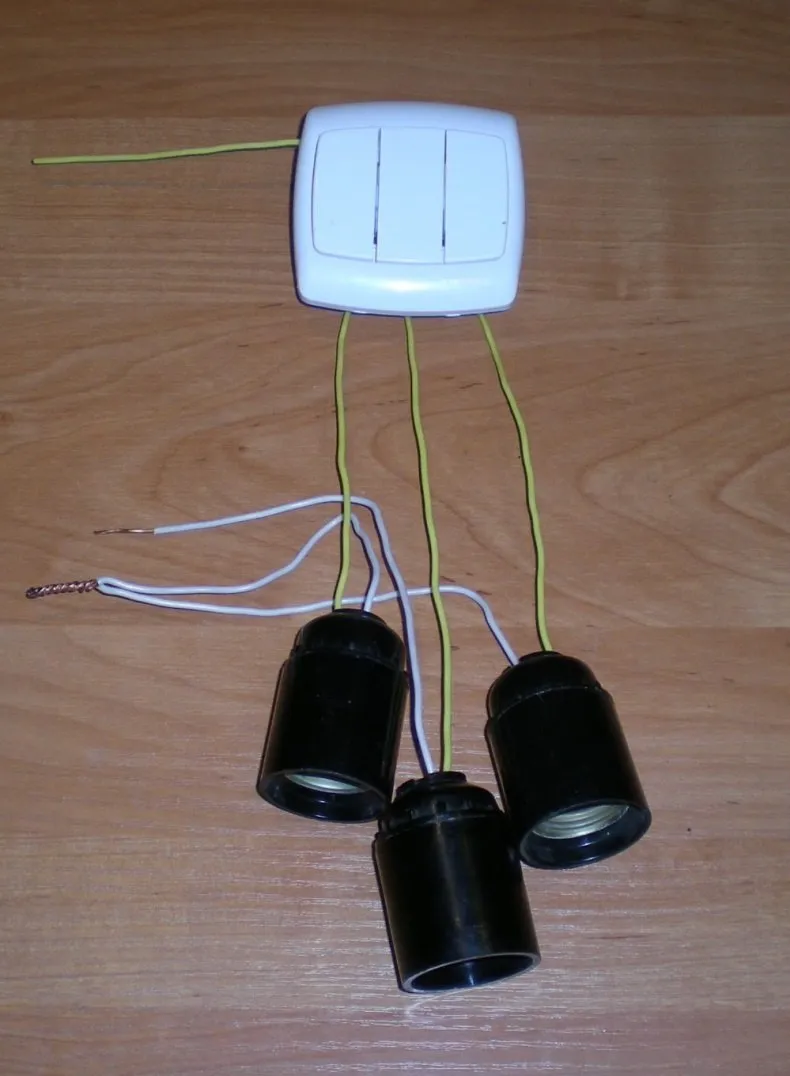

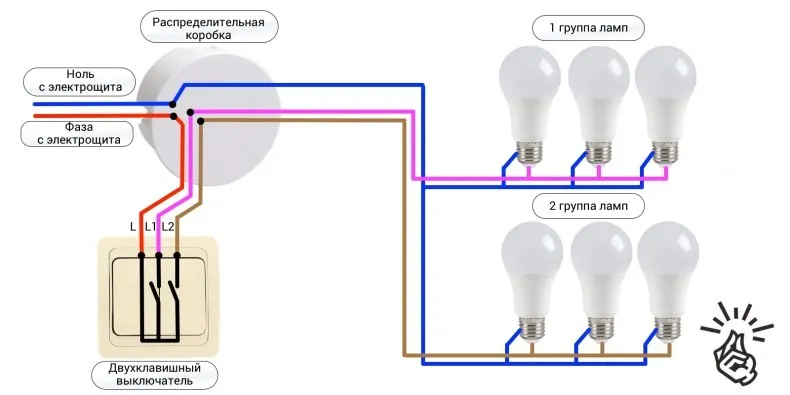

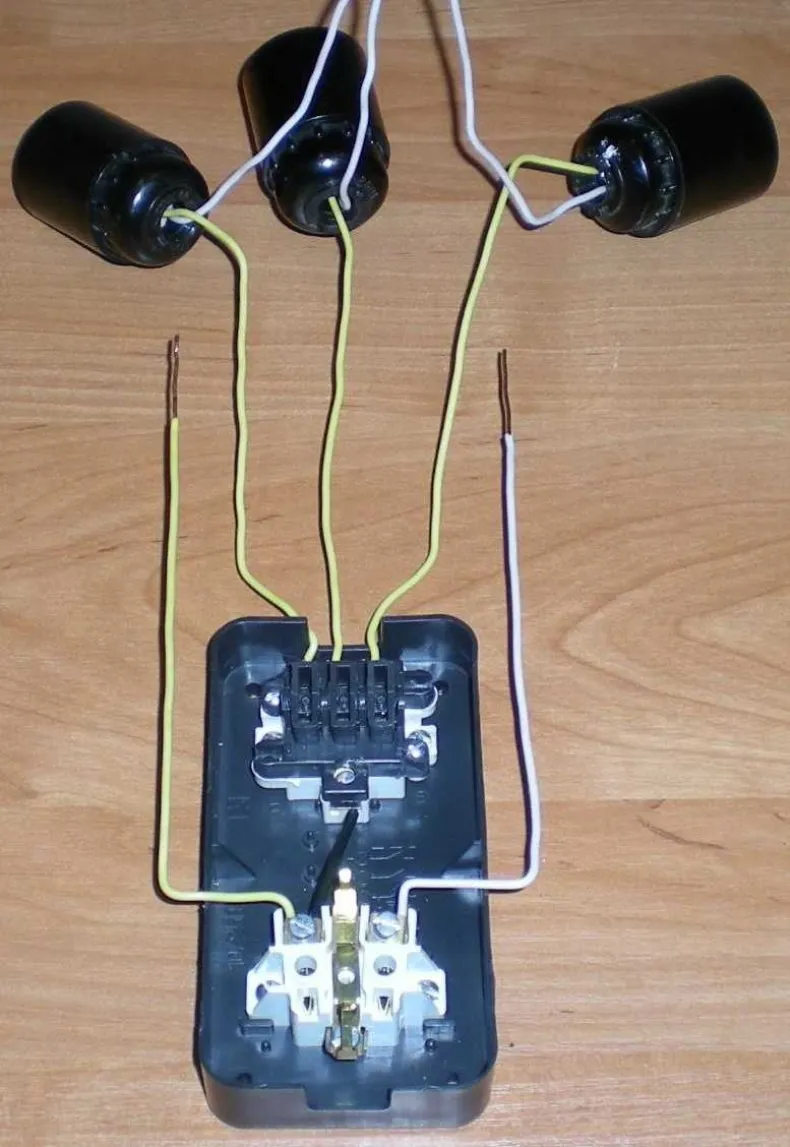

Jednoduché schéma zapojení

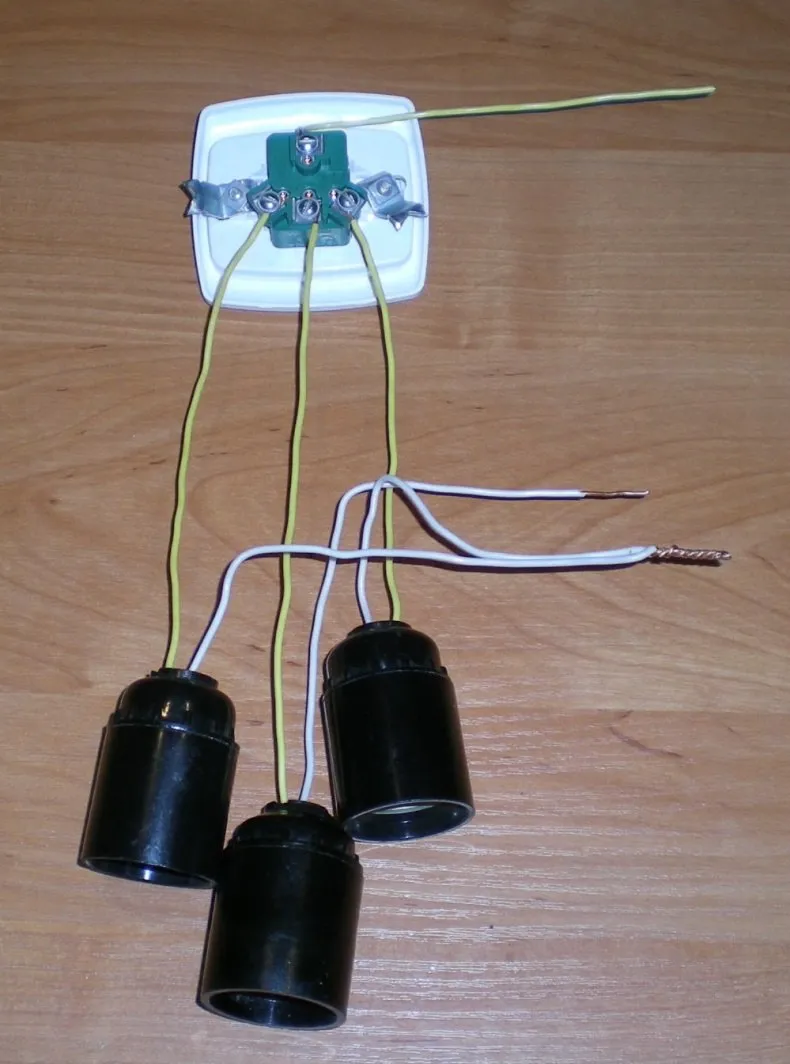

Obvod tříklíčového spínače pro tři žárovky předpokládá, že spínání bude provedeno čtyřžilovým nebo pětižilovým drátem o průměru jeden a půl až dva milimetry. Lustr se šesti nebo devíti lampami je připojen přesně stejným principem.

Při použití tří různých světelných zdrojů musí být vedeny tři různé 3žilové vodiče. Tato metoda se používá velmi široce, a proto na internetu snadno najdete názornou pomůcku k této problematice.

JCB JCL008 dláto na rýhování

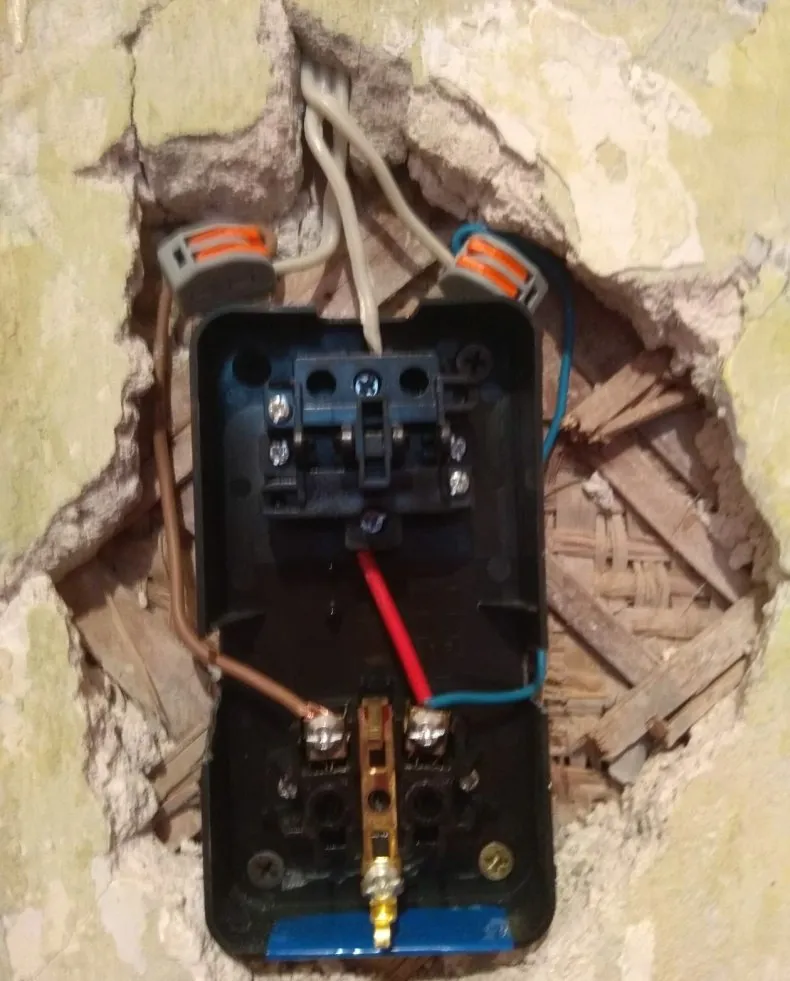

Připojení vodičů pomocí vypínače

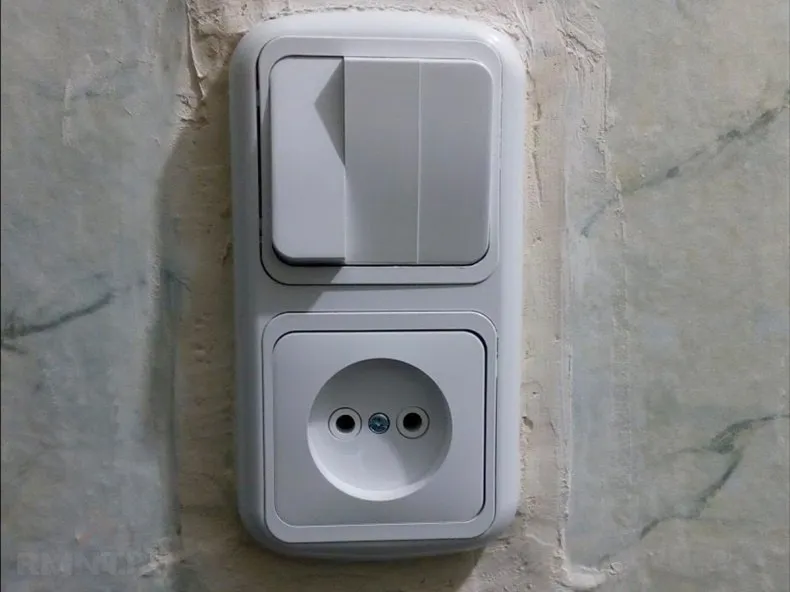

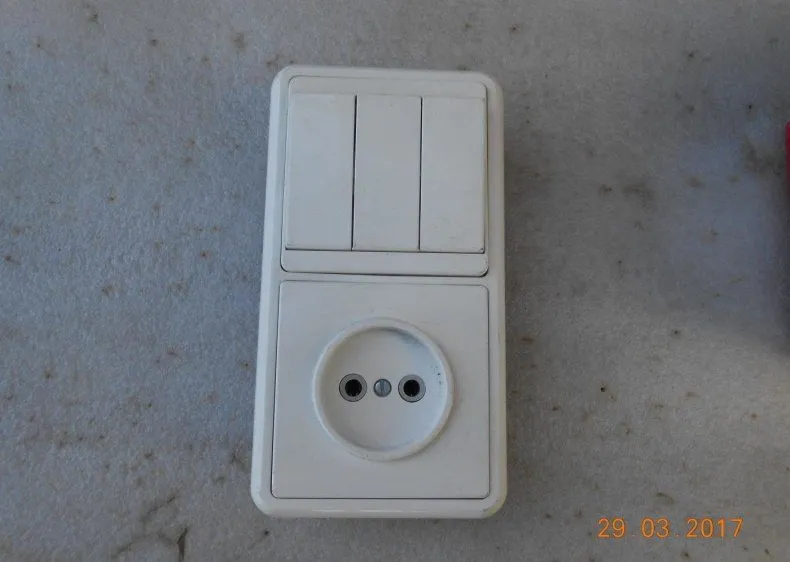

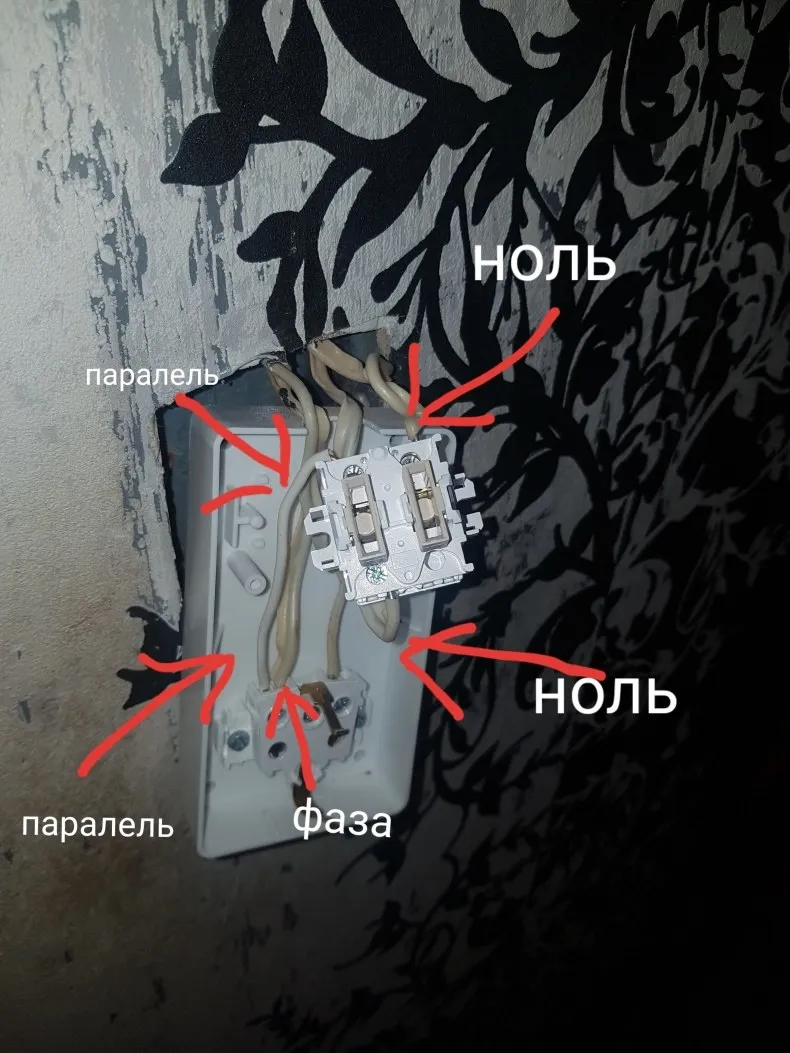

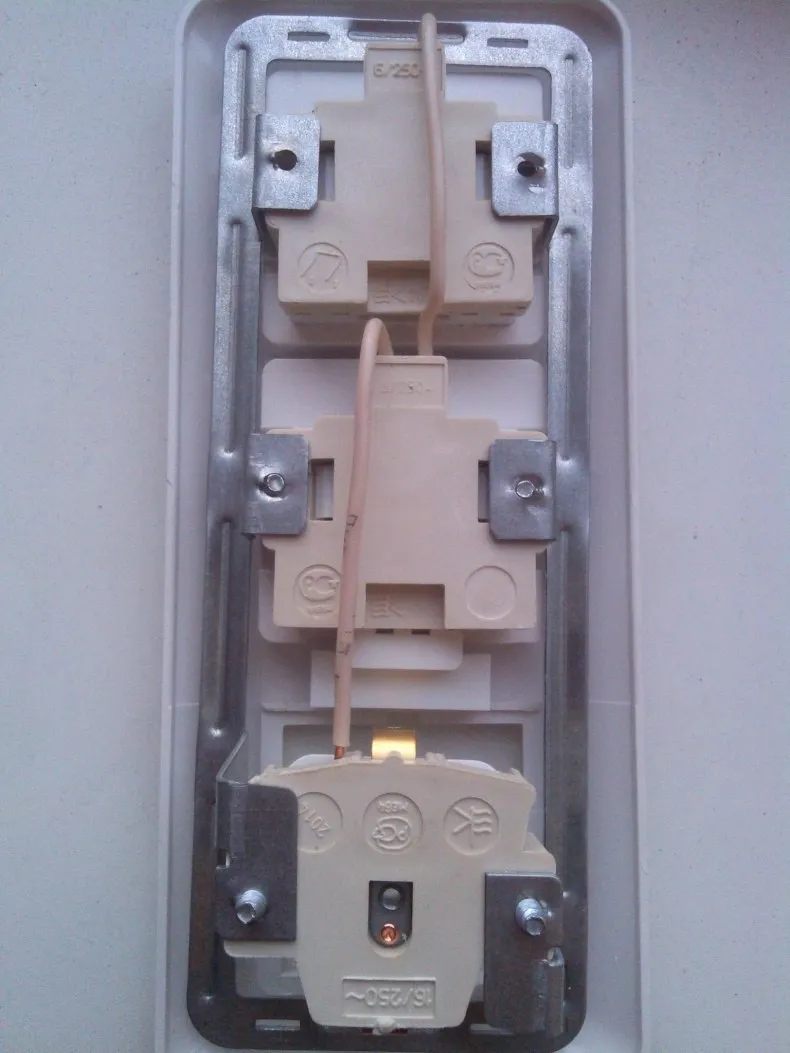

Často je takový spínač kombinován se zásuvkou, takže se mnoho lidí ptá, jak připojit tříklíčový spínač v této kombinaci.

Chcete-li to provést, musíte jednat podle následujícího plánu:

1. Vezměte měděný drát a natáhněte ho z hlavního panelu. Neměli byste natahovat drát z krabice na tříklíčový spínač.
2. Měděný drát prochází drážkou vytvořenou ve zdi. To vám umožní přitáhnout jej k vypínači a zásuvce. Společný kabel je připojen ke kontaktu. Tento fakt je motivován tím, že zátěž zásuvek je většinou mnohem vyšší než zátěž vypínače.
3. Pomocí propojky musíte nasměrovat fázi na horní svorku. Na druhý kontakt je vyvedena nula.

Kabelové připojení v krabici je provedeno úplně stejným způsobem. Rozdíl spočívá ve spojení přídavného neutrálního jádra s centrálním bodem.

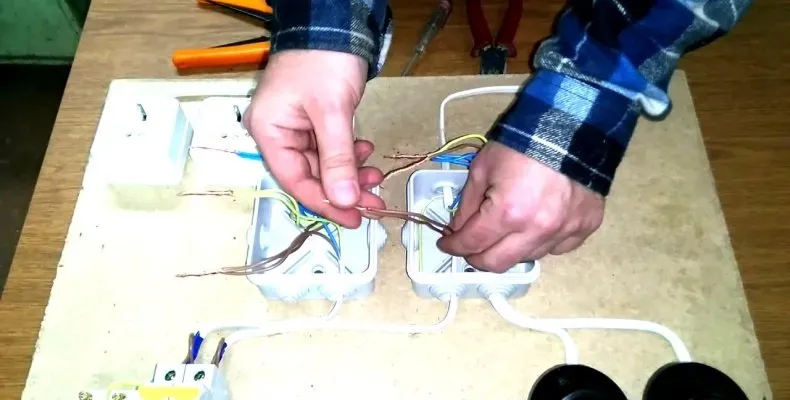

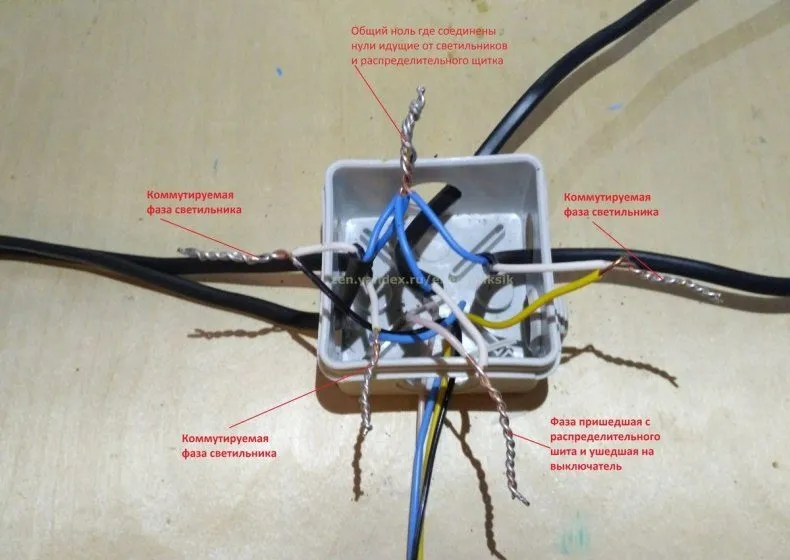

Přepínání vodičů v rozvodné skříni

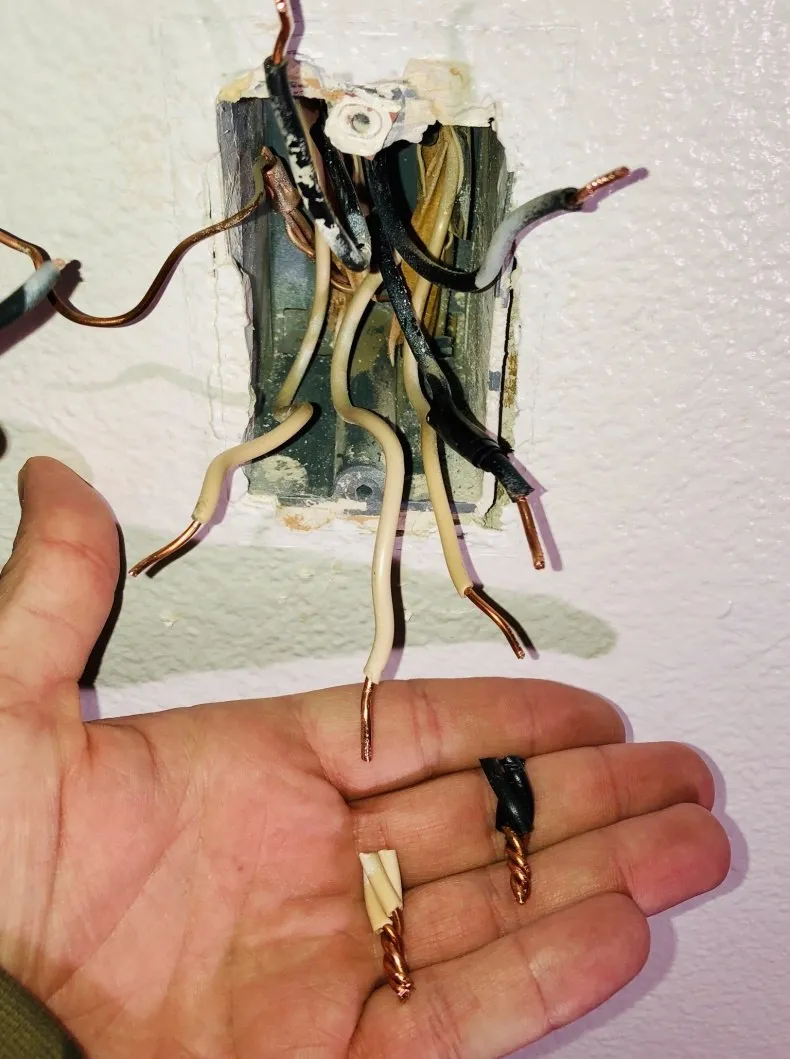

V krabici je pět vodičů, které by měly být nezaměnitelně spojeny do shluků vodičů.

1. Všechny nuly se musí sbíhat v jednom bodě.
2. Dále je třeba připojit fázové vodiče a poté připojit vodiče sahající od klíčů k fázím.
3. Při instalaci v tomto případě má smysl zjednodušit svůj úkol pomocí svorek Vago.
4. V předvečer prvního zapnutí se musíte ujistit, že schéma zapojení tříklíčového spínače je správné.
5. Poté se stroj spustí a rozsvítí se světla.

Switch Legrand 672413 Etika, 10 A

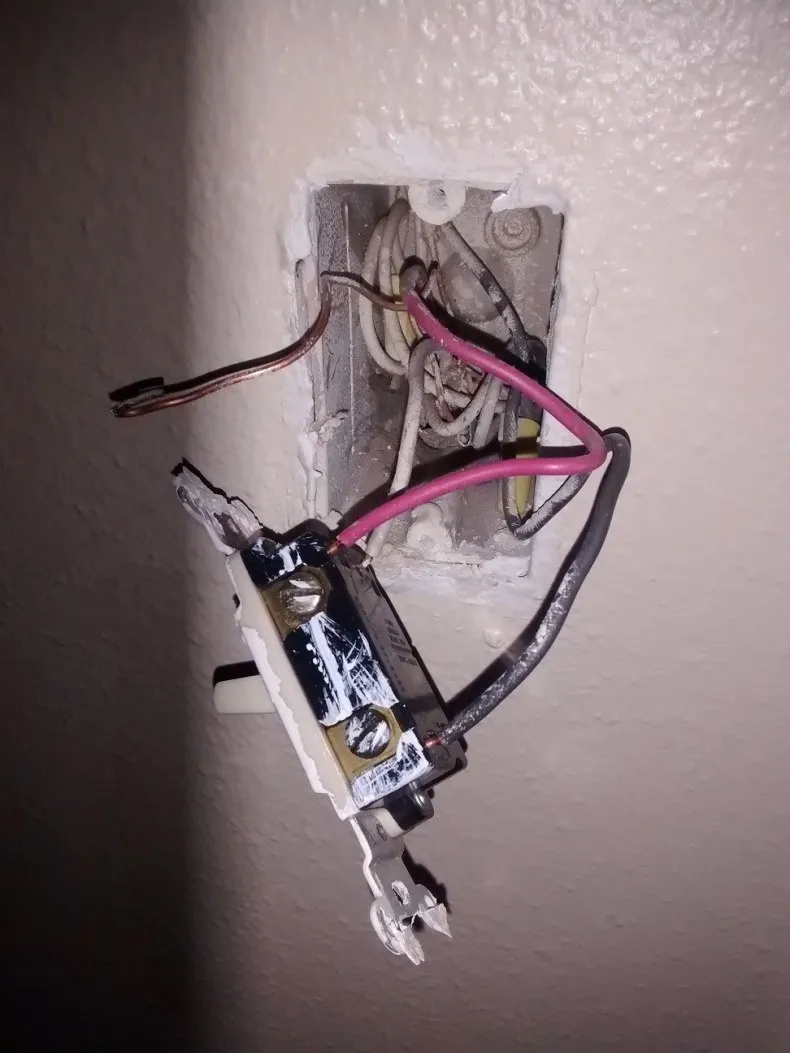

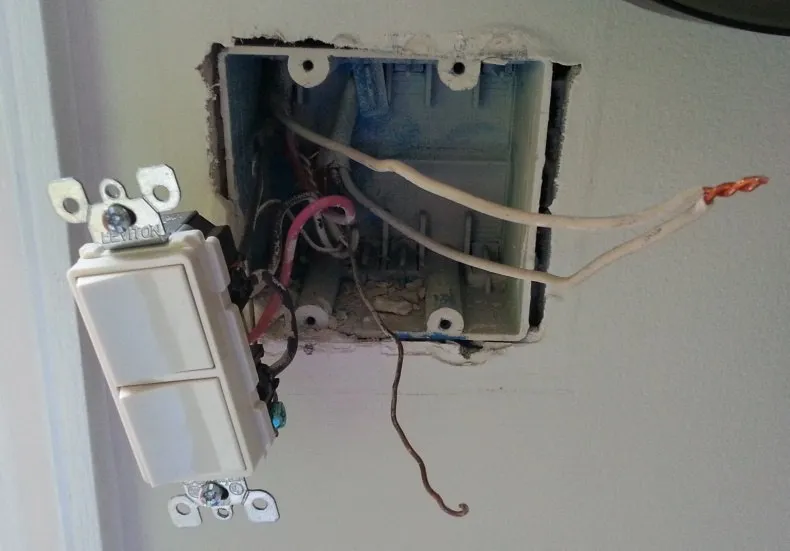

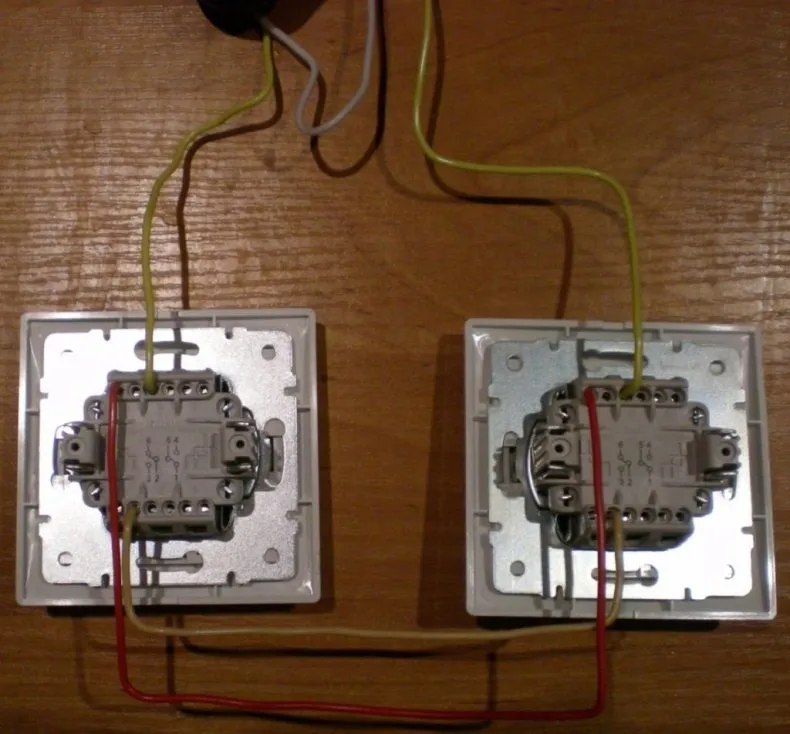

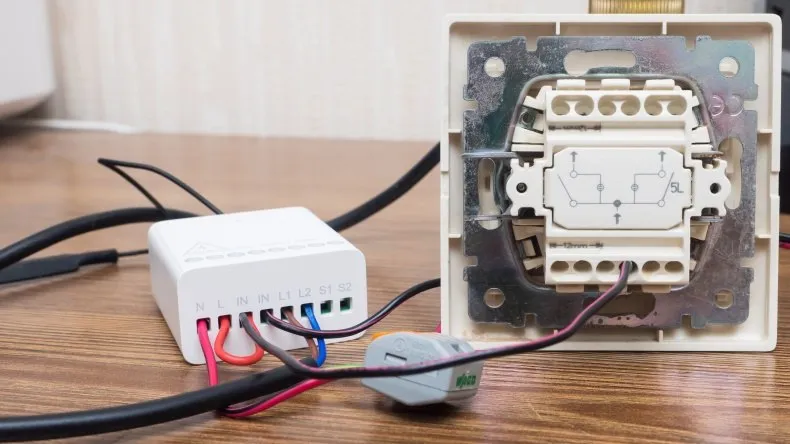

Fotografie připojení tříklíčového spínače
