V jaké vzdálenosti by měl být kompenzátor vyroben?

Kompenzátor pro polypropylenové trubky je považován za důležitý prvek potrubí. Eliminuje negativní důsledky lineární expanze, která se nevyhnutelně vyskytuje v potrubí zásobování teplou vodou a topného systému, a zajišťuje nepřetržitý provoz komunikací.

Zařízení a rozsah použití

Polypropylenové šňůry mají řadu významných výhod: jsou poměrně odolné vůči chemickým složkám, jsou lehké a mají vysokou pevnost. Pomocí plastových trubek je možné vytvořit systém libovolné konfigurace, který dává potrubí vertikální nebo horizontální směr v libovolném úhlu. Jedinou nevýhodou systému je tendence potrubí se lineárně roztahovat, když se teplota chladicí kapaliny zvyšuje. V důsledku dlouhodobého vystavení horké chladicí kapalině se trubky prodlužují a prohýbají. Aby se tak nestalo, začalo se na dlouhých úsecích potrubí používat speciální spojovací zařízení, kterému se říká polypropylenový kompenzátor.

Kompenzátor je reprezentován konstrukcí ve tvaru smyčky, která přebírá fyzické zatíženívznikající v důsledku zvýšení tlaku a teploty v potrubí. Kompenzátory jsou vyráběny metodou vstřikování a jako materiál je použit polypropylen. Navzdory jednoduchosti konstrukce a rozpočtových nákladů je kompenzátor ve tvaru U považován za důležitou součást potrubí: výrazně prodlužuje životnost potrubí a zvyšuje spolehlivost systému jako celku.

Prvek je schopen odolat tlaku 10–18 atmosfér a lze jej instalovat na jakoukoli část polypropylenové trubky, jejíž délka přesahuje 10 metrů. Jediným omezením pro použití kompenzátoru je teplota vody přesahující 90 a u některých modelů 100 stupňů.

Kromě snížení následků lineárních dilatací zaručují dilatační spáry úplnou těsnost systému při vodním rázu stabilizují provozní tlak, tlumí vířivé proudy a výrazně zvyšují životnost potrubí. Rozsah použití kompenzátorů je poměrně široký. Konektor může být instalován v komunikacích zajišťujících dodávku vody do všech typů budov, stejně jako v topných komunikacích a kanalizačních systémech prostor pro jakýkoli účel. Prvek je možné instalovat na svislé i vodorovné potrubí, včetně jak přímých úseků hlavního vedení, tak rohových přípojek a odboček.

Výhody a nevýhody

Možnost použití polypropylenových dilatačních spár díky řadě nepopiratelných výhod těchto prvků.

• Dostupnost pro spotřebitele a nízké náklady umožňují vytvořit technicky bezvadný potrubní systém za málo peněz, který bude plně vyhovovat všem stavebním předpisům a předpisům.
• Vyrovnání tlaku a přerušení vírových toků uvnitř systému pomáhá rovnoměrně rozložit zatížení na vnitřní povrch potrubí a zajistit strukturální integritu.

• Díky jednoduché konstrukci a vysoce kvalitním materiálům se kompenzátory vyznačují celkovou spolehlivostí a dlouhou životností. Při správné instalaci a dodržení provozních podmínek mohou dilatační spáry vydržet 50 a více let.
• Plná kompatibilita kompenzátorů se všemi typy polypropylenových trubek zaručuje absolutní těsnost a správnou funkci systému.

Nevýhodou kompenzátorů je, že jsou kompatibilní pouze s polypropylenovými trubkami. Tento typ připojení není vhodný pro instalaci na kovové potrubí.

druhy

Na trhu moderního instalatérského vybavení existuje několik typů polypropylenových kompenzátorů, lišící se tvarem, místem instalace a stupněm dovoleného zatížení.

• Model axiálního měchu značky OPN a KSO. Kompenzátor vlnovce se vyznačuje snadnou instalací a přítomností upevňovacích vodicích jednotek, které fungují jako pevná podpěra. Průměrná cena produktu je 200 rublů.
• Značka KSS je reprezentován smykovými modely, které jsou navrženy tak, aby kompenzovaly lineární expanzi dvou sekcí umístěných v různých rovinách vzhledem ke středové ose. Kompenzátor je vybaven jedním nebo častěji dvěma vlnovcovými vlnami z legované oceli a navzájem spojenými spojovacími armaturami. Cena produktů se pohybuje od 120 do 180 rublů.

• Rotační modely značky KSP se používají k vyrovnání tlaku a zabránění lineární expanzi při otáčení potrubí pod úhlem 90 stupňů.
• Univerzální modely značky KSU se vyznačují třemi možnostmi zdvihu: úhlovým, příčným a axiálním. Používají se pro montáž malých systémů s velkým počtem větví a také tam, kde jsou omezení použití vlnovcových typů. Náklady na modely závisí na složitosti zařízení a mohou dosáhnout 500 rublů.
• Pryžová příruba model značky KR je druh vlnovcového kompenzátoru. Díl slouží k tlumení rázových vln vznikajících při prudkém zvýšení provozního tlaku a také jako kompenzátor posunutí středové osy. Náklady na produkty se pohybují od 60 do 120 rublů.

Kritéria výběru

Než začnete s výběrem polypropylenových kompenzátorů, měli byste změřit průměr trubek nebo rohových prvků zapojených do instalace. Nejběžnější velikost plastových trubek používaných v obytných a veřejných budovách je úsek 20-40 mm. A pokud je pro vodovodní potrubí vhodný téměř jakýkoli typ kompenzátoru, pak se při instalaci topného systému doporučuje upřednostňovat přírubový model.

To je vysvětleno potřebou vytvořit spolehlivé utěsněné spojení a způsob upevnění typů přírub. Faktem je, že k zajištění takových modelů se nepoužívá hlavní potrubí, ale protipříruba. Díky použití této technologie vzniká velmi těsný a odolný spoj, který je důležitý zejména pro zajištění nerušeného provozu otopné soustavy.

V případě nouze lze prvek snadno demontovat a v případě potřeby vyměnit za nový. Při výběru byste měli dbát také na maximální povolené zatížení, které kompenzátor vydrží. Měchové modely s délkou 25 cm a průměrem průřezu 21,5 mm si tak hravě poradí s tlaky až 16 atmosfér, zatímco výkon střižných modelů o délce 17 cm a průřezu 18 mm je pouze 12 atmosfér. Přírubové kompenzátory jsou považovány za nejvýkonnější typ a s délkou 29,5 cm a průměrem 20 mm jsou schopny odolat tlaku 18 atmosfér.

Při určování počtu dilatačních spár je třeba vzít v úvahu, že vzdálenost mezi dvěma sousedními prvky na rovných úsecích potrubí by neměla přesáhnout 3 metry. Kromě toho je při výběru kompenzátorů nutné vzít v úvahu celkový počet závitů potrubí, počet podpěr, přítomnost tvrdých a měkkých částí a vzdálenost mezi nimi, jakož i změnu částí potrubí po celé délce potrubí.

Nejuniverzálnějším modelem, který se používá jak pro zajištění dodávky teplé vody, tak pro instalaci topného systému, je termokompenzátor Kozlov. Tento domácí vývoj je mezi ruskými spotřebiteli považován za velmi populární. Vlastnosti produktu jsou široký výběr standardních velikostí sekcí, jejichž hodnoty se pohybují od 2 do 6,3 cm, a také možnost připojení konektoru pomocí adaptérové ​​spojky.

Modely se snadno instalují a vyznačují se malými rozměry, dobře zapadají do potrubního systému a nezatěžují interiér. Kompenzační kapacita pro modely s průřezem 2 cm odpovídá DN 25 a pro výrobky o tloušťce 25 mm – DN 32. Maximální přípustná teplota je 100 stupňů a provozní tlak odpovídá 16 atmosférám.

Instalační technologie

Kompenzátory lze instalovat pomocí přírubových a svařovaných spojů. Při použití svařování jsou prvky upevněny tak, že není možné přerušit spojení bez řezání. Výhodou této metody je absolutně utěsněný šev, ale mezi nevýhody patří nemožnost rychlého odstranění dílu v případě nehody nebo opravy. Chcete-li provést svařované spojení, měli byste použít speciální páječku určenou pro polypropylenové trubky.

Před montáží musí být část kompenzátoru, která bude zapadat do polypropylenové trubky, důkladně očištěna od otřepů. Regulátor teploty páječky by měl být nastaven na 260 stupňů a po zhasnutí indikátoru ohřevu můžete začít svařovat. Proces připojení je následující: konec trubky a koncová část kompenzátoru se zahřívají páječkou, dokud se polypropylen nezačne tavit, poté jsou části pevně spojeny a drženy v této poloze po určitou dobu.

Během tuhnutí a tuhnutí polypropylenu je zakázáno nastavovat nebo otáčet spojované prvky. Rozhodující význam má tuhá fixace a zajištění nehybnosti kloubu až do úplného vytvrdnutí materiálu.

Přírubová metoda je běžnější. Tvoří rozebíratelné spoje a liší se způsobem připevnění kompenzátoru k potrubí. Při použití této technologie se jako upevnění nepoužívá samotný povrch trubky, ale konec protipříruby. To poskytuje pevnější a pevnější spojení a minimalizuje pravděpodobnost netěsností. Výhodou tohoto typu upevnění je možnost rychlého otevření potrubního systému v případě nouze. Mezi nevýhody patří složitost instalace a nutnost kontaktovat specialisty.

Před instalací kompenzátorů se musíte ujistit, že konektor a trubka jsou kompatibilní, a také zkontrolovat díly, zda nejsou mechanicky poškozeny a zda nejsou poškozené. Před provedením práce by měly být součásti zakryty azbestovou látkou. Zabráníte tak kontaktu horkých stříkanců s vnější částí potrubí a kompenzátorem a zachováte jejich původní vzhled. Při provádění instalačních prací nezapomeňte, že mezi dvě sousední pevné podpěry by měl být umístěn pouze jeden konektor.

Zvláštní pozornost si zaslouží instalace rohových modelů. Při jejich instalaci musí být potrubí dobře zajištěno. Pro zajištění konstrukce se doporučuje použít posuvné a pevné typy podpěr. Kromě toho musí být podpěra umístěná přímo vedle kompenzátoru bezpečně upevněna pomocí svorky a pryžových těsnění. Montáž rohových kompenzátorů vyžaduje výpočet možné dilatace jak hlavního potrubí, tak jeho kolmých odboček.

Po provedení výpočtů se výsledky výpočtů zanesou do výkresu. Při sestavování schématu je nutné vzít v úvahu rozdíly v průřezech nejen připojovaného potrubí, ale také všech potrubních prvků. Na základě výsledků výpočtu byste měli určit výkon modelů a zvolit způsob jejich instalace.

Polypropylenové kompenzátory jsou důležitými prvky topných a teplovodních systémů. Pomáhají vytvářet potrubí, které je stabilní a není náchylné k deformaci a výrazně zvyšuje životnost kmenových sítí.

Podrobnosti viz níže.

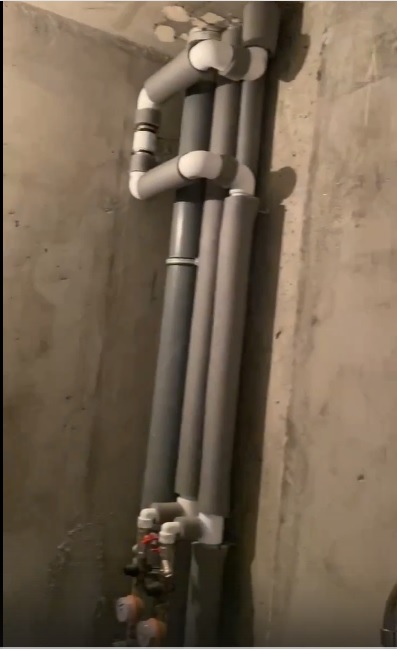

Řekni mi to prosím. Jaká vzdálenost by měla být ponechána od krabice ke kompenzátoru ve tvaru U stoupačky teplé vody? Je jasné, že se změnou teploty se vertikálně odchyluje. Otázka zní: potřebuje nechat prostor pro horizontální odchylky? PS: Průměr stoupačky je 40 palců. Bytový dům napojený na vlastní kotelnu.

sanya1965

02.08.2020 ve 17:35:19

40 palců je super. Platí jednoduché pravidlo – jeden průměr a nikdy nebudou problémy. Proto pro 40 mm potřebujete odsazení 40 mm a bere se z holé trubky bez pěny.

Vk367

03.08.2020 ve 11:41:37

sanya1965, Tedy 40 mm, díky za opravu. Navíc se ukázalo, že vnitřní průměr je 40, a když si vezmete vnější, má průměr téměř 6 cm, je to příliš mnoho na odsazení, abych byl upřímný)), takže mi zbylo jen 60 cm na toaletu. Jste si jisti, že jste mysleli vodorovné odsazení?)

sanya1965

04.08.2020 ve 01:25:52

Nyní jste nainstalovali dveře nebo poklop. Před ní by měl být jeden průměr ve směru ohybu. Nechápu, proč vám dali takový 3D odznak. Vpravo je spousta místa pro dvojitého hada, kterého lze vyrobit v jedné rovině a obecně lze dveře umístit blízko sebe. No, ohne se doprava a ať je běžec.

Vk367

04.08.2020 ve 10:41:42

sanya1965, Ano, dobrý nápad! Myslím, že na to místo vložím do krabice plastový poklop a zavřu ho. Pokud se příliš ohne (což je nepravděpodobné), potrubí samo otevře poklop a ohne se, jak potřebuje))

sanya1965

04.08.2020 ve 16:50:47

Nejprve připájejte kompenzátor doprava, zploštěte jej do tvaru „M“ na jeho straně a poté jej těsně přiložte.

Vadim M

04.08.2020 ve 19:17:42

Vk367, a z čeho bude krabička? Pokud ze sádrokartonu, pak jednoduše umístěte vodítka tak, aby kompenzátor zapadl do mezery mezi nimi – přesně 40 mm (to je vnější, ne vnitřní průměr trubky) a vyjde. Pokud je vyroben z PGP nebo pěnových bloků, nepřibližujte stěnu ke stropu, ale na spodní okraj kompenzátoru a v jeho úrovni nalepte sádrokartonovou desku o tloušťce 10-12 mm a na Perlfix. IMHO není potřeba nic pájet.

Vk367

06.08.2020 ve 00:52:14

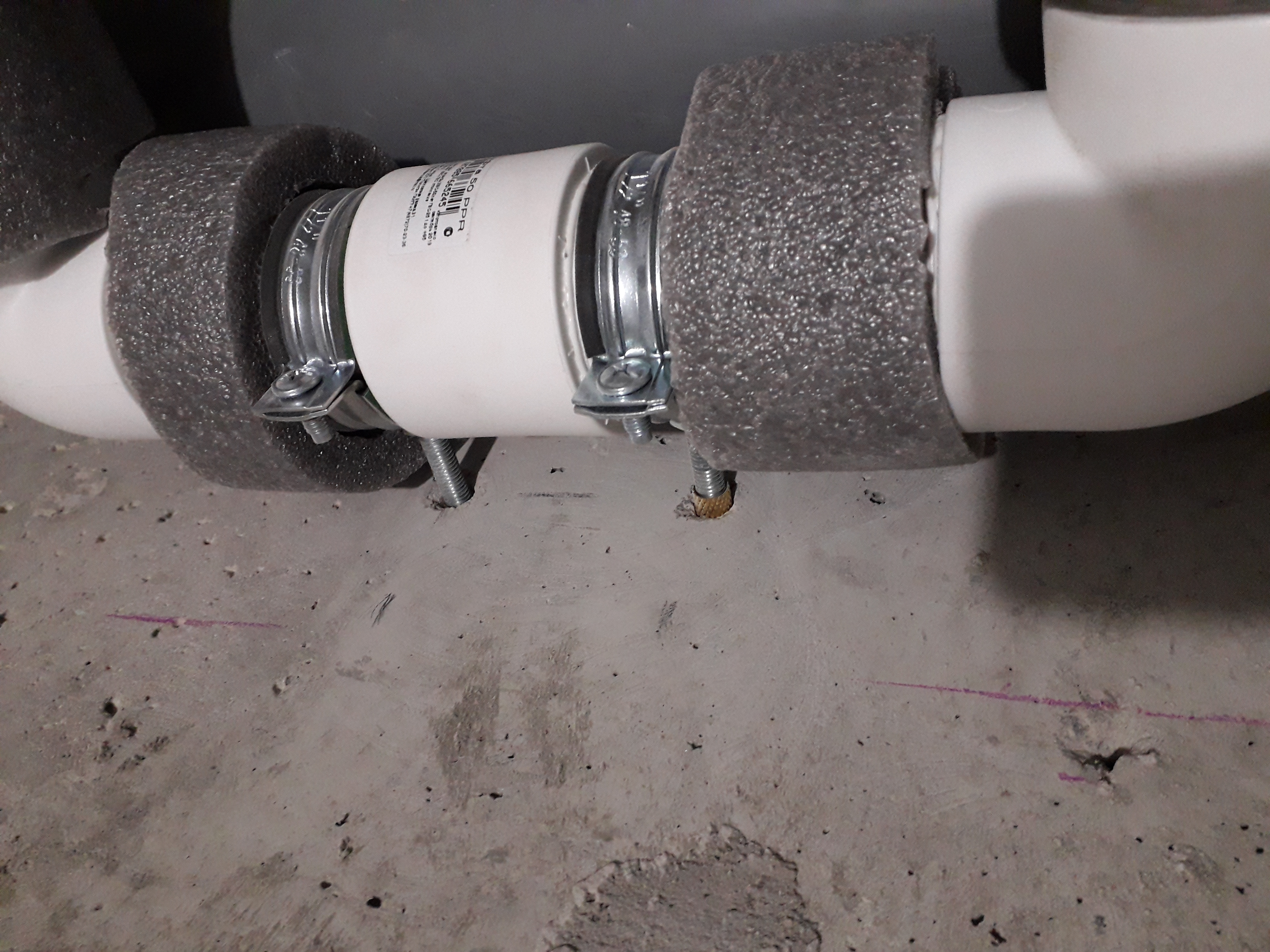

sanya1965, Tyto svorky na fotografii jasně neumožní pohyb potrubí. Včera jsem se podíval podrobněji. To znamená, že konstrukce domu neumožňuje jejich pohyb do stran. Pouze nahoru a dolů. „Myslím, že ano“)

sanya1965

06.08.2020 ve 12:08:24

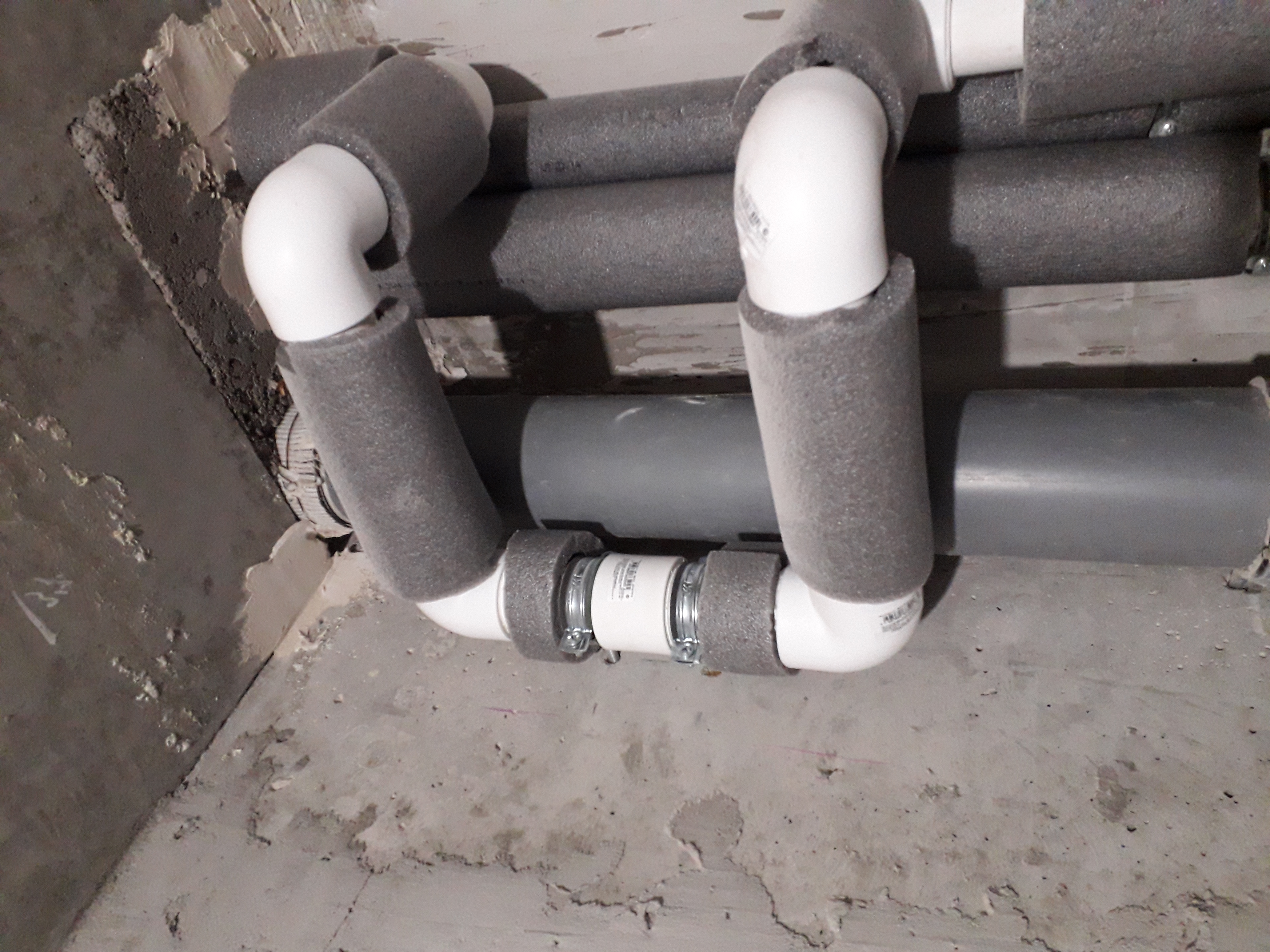

Vk367, s takovým upevněním bude odchylka menší. Ale my se díváme na přívod teplé vody, zdola nahoru. První odbočka k sobě a pak doleva. Je to přesně tento úhel, který se bude svažovat směrem k poklopu. Pokud dáte před roh další svorku. Ale pak to musí klouzat. Ve tvaru skoby.

Vk367

06.08.2020 ve 16:16:44

sanya1965, pochopil jsem, o jaké „posuvné“ svěrce je řeč (teorii jsem vygooglil). Ale opět, pokud s nimi konstrukce nepočítá (tyto přídavné svorky), pak si myslím, že není třeba je instalovat dodatečně. To znamená, že by tam teoreticky nemělo nic vybočovat do strany.

sanya1965

07.08.2020 ve 01:35:41

Vk367Samozřejmě, že by nemělo! Ale bude se to odchylovat. Měli byste si také vygooglovat fyziku, alespoň středoškolský kurz.

Vk367

08.08.2020 ve 12:14:54

Vadim M, Ano, krabice je plánována ze sádrokartonu odolného proti vlhkosti, pak dlaždice. Moc nerozumím, co jste myslel: jak umístit vodítka tak, aby se mezi ně vešel kompenzátor? A jak to pomůže?

Vadim M

10.08.2020 ve 13:44:28

Vk367, zde je schéma sádrokartonové stěny:

Pokud umístíte regály tak, aby byl kompenzátor v prostoru mezi nimi (místo zvukotěsného materiálu), získáte potřebných 4-5 cm Kvůli profilům i bez kompenzátoru stejně nepohnete stěnou blíže ke stoupačce. Váš problém tedy podle mého názoru vůbec neexistuje!

Vk367

10.08.2020 ve 22:38:24

Vadim M, ale co potom dělat se stojacím profilem (vnější roh krabice)? Používá se také jako výztuha.
