Klepe něco v trubkách topení?

S tímto jevem se setkáváme často. Čas od času se v potrubí topného systému ozve nepříjemný ostrý zvuk (klepání nebo cvakání). Příčinou může být vodní ráz.

Fyzikální příčiny vodního rázu, cvakání v topném systému

Voda se pohybuje topným systémem určitou rychlostí. Jako každá hmota má voda setrvačnost a nemůže se okamžitě zastavit. Topný systém bývá vybaven regulátory, které regulují průtok vody v závislosti na teplotě až do úplného zablokování průtoku. Vodní ráz nastává právě v okamžiku, kdy je průtok vody zcela zablokován. Voda se setrvačností dál pohybuje, ale nemá se kam pohnout, cesta je zatarasená. Voda, stejně jako většina kapalin, je prakticky nestlačitelná. Na rozdíl od plynů jej nelze stlačit a tím uhasit svou setrvačnou energii. Stane se téměř to samé, jako když auto narazí do betonové zdi. Auto nemůže okamžitě zastavit, pokračuje v pohybu, láme a láme zeď.

Zde je pro vás výběr materiálů:

ВVše, co potřebujete vědět o vytápění a klimatizaci Vlastnosti výběru a údržby kotlů a hořáků. Porovnání paliv (plyn, nafta, ropa, uhlí, dřevo, elektřina). Pece pro kutily. Chladicí kapalina, radiátory, potrubí, vytápěné podlahy, oběhová čerpadla. Čištění komínů. klimatizace

Nebezpečí vodního rázu

Při vodním rázu může tlak v místě náhlého přerušení proudění dosáhnout několika desítek atmosfér. Teoreticky to může být obecně nekonečno, ale v praktické situaci se voda stále trochu smršťuje, trubky se trochu natahují (i když jsou kovové). Kromě nepříjemného klepání může vodní ráz způsobit vážnější problémy. Neelastické trubky, závitové spoje, části ventilů, natahující se (i když velmi mírně) pod vlivem setrvačnosti vody, se mohou rychle zhroutit.

Síla vodního rázu závisí na délce potrubí, ve kterém je proud blokován. Nejsilnější vodní ráz je v systémech podlahového vytápění, protože tam je velmi dlouhé potrubí. Vodní ráz je nebezpečný, pokud je termostat instalován na výstupu z topného okruhu. Pokud je na vstupu instalován termostatický ventil, voda z něj vytéká do dlouhého potrubí. Setrvačnost způsobuje, že se voda po určitou dobu vzdaluje od ventilu, i když je již uzavřen. Vzniká vakuum. Maximální pokles tlaku v tomto případě nemůže být větší než jedna atmosféra, což je docela málo, zvláště pokud si pamatujete, že podle norem musí topný systém odolat krátkodobým výbuchům až 4 atmosfér. Pokud uzavřete vodu na výstupu z okruhu, tlak může dosáhnout desítek atmosfér.

Jak se vypořádat s vodním kladivem

Okamžitě řeknu, že problém vodního rázu nebude možné rychle vyřešit bez demontáže systému. Řešení jsou následující:

Instalace tlumiče. Před termostatem (ve směru pohybu chladicí kapaliny) a někdy za ním jsou umístěny kusy odolné, ale elastické trubky (například zesílená pryž nebo speciální plast). Tyto kusy potrubí se při zablokování průtoku natahují (naopak se stlačují na výstupu), čímž tlumí energii vodního rázu. Obvykle stačí kusy 20 – 30 cm Pokud je potrubí hodně dlouhé a rychlost vody v něm je vysoká, tak můžete instalovat 40 cm delší tlumiče.

Obejití termostatického ventilu tenkým otvorem. Myšlenka je taková, že se vně termostatu vede velmi zúžená (světla 0.2 – 0.4 mm) trubice (obchází jej), nebo se v samotném ventilu termostatu vytvoří malý průchozí otvor stejného průměru. Při normálním tlaku takový bočník prakticky neumožňuje průchod vody, ale v okamžiku vodního rázu chladicí kapalina proklouzne bočníkem a přetlak se uvolní. Podařilo se mi pečlivě vyvrtat požadovaný otvor do vnitřního termostatu, ale k tomu je třeba dobře rozumět konkrétnímu typu termostatického ventilu, jinak jej lze snadno zlomit. Tato metoda je vhodná pouze pro autonomní topné systémy s kvalitním potrubím a chladicí kapalinou. V městských systémech nebo v systémech se starým rezavým potrubím se tenký bočník okamžitě ucpe.

Použití termostatu s ochranou proti vodnímu rázu. Konstrukce takového termostatického ventilu zajišťuje přítomnost pružiny mezi tepelnou hlavou a ventilem. Pokud je tlak příliš vysoký, pružina zabrání úplnému uzavření ventilu. Uzavírání probíhá plynule a postupně. Varování! Termostaty s ochranou proti vodnímu rázu jsou vždy citlivé na směr proudění vody. Na jejich těle je šipka ukazující, kterým směrem by jimi měla chladicí kapalina procházet. Přítomnost šipky nezaručuje, že termostatický regulátor je chráněn proti vodnímu rázu. Tento problém by měl být objasněn v pokynech nebo na webových stránkách výrobce.

Bohužel se v článcích periodicky vyskytují chyby, opravují se, články se doplňují, rozvíjejí, připravují se nové. Přihlaste se k odběru novinek a zůstaňte informováni.

Ahoj! V mém bytě došlo k nehodě na stoupačce v kuchyni se ulomil kohoutek na niti nainstalované na propojce v odpališti. Byt dole jsme zatopili, ale v zatopeném bytě jsem viděl, že byl vyměněn radiátor na stoupačce kuchyně a namontovány 3 kulové kohouty. Jeden na svislé části propojky a dva na radiátoru. Může nastat vodní ráz? Přečtěte si odpověď.

Ahoj! Jmenuji se Evgeniy. Na podzim jsme instalovali zpětné čerpadlo. Levná pumpa. Nejsou v něm relé ani různé časovače, zdá se, že funguje dobře, ale asi před měsícem se v něm občas ozývalo jemné cvakání, občas hned po zapnutí a občas za provozu. Ne často, ale stresuje nás to. Možná to není velký problém, ale pokud je to možné, odpovězte. Předem s Přečtěte si odpověď.

Tankování topného systému. Výměna vody za nemrznoucí kapalinu. Techniky plnění.
Jemnosti plnění topného systému chladicí kapalinou. Volba mezi vodou a mrazem.

Jak funguje tepelné čerpadlo pro vytápění? Princip fungování.
Zařízení tepelného čerpadla pro vytápění. Princip fungování. Úspory energie, definované.

Hydraulický akumulátor, expanzní nádoba. Výběr, výběr, výpočet. Opravit. O.
Výběr hydraulického akumulátoru, expanzní nádrže. Servis. Operace. Remon.

Domy byly nezávisle plynofikovány. Recenze zkušeností. Recenze. Chyby instalace.
Několik domů v obci bylo zásobováno plynem instalací plynojemu. Recenze Gillesových zkušeností.

Jak řezat laminované dřevotřískové desky, laminované dřevotřískové desky bez třísek? Jak opravit čipy.
Při výrobě nábytku musíte řezat laminovanou dřevotřísku. Dřevotřískové desce se to moc nelíbí -.

Pokusme se přijít na to, proč trubky topení vydávají hluk a jak můžeme odstranit příčiny tohoto hluku.

Radiátor a stoupačka topení

Případ, kdy dochází při běžném provozu systému k hluku v topných potrubích, není ničím výjimečným; S klepáním nebo hlukem ve stoupačkách se setkal snad každý.

Pokusme se rozebrat nejčastější příčiny hluku různého druhu.

Stoupačky hučí

Nejčastěji si obyvatelé bytových domů stěžují na jednotné hučení či pískání. Proč tedy trubky topení hučí?

Takový hluk má pouze dva hlavní důvody: netěsnost topného systému nebo zúžení bránící cirkulaci, kudy obtížně prochází velký objem vody.

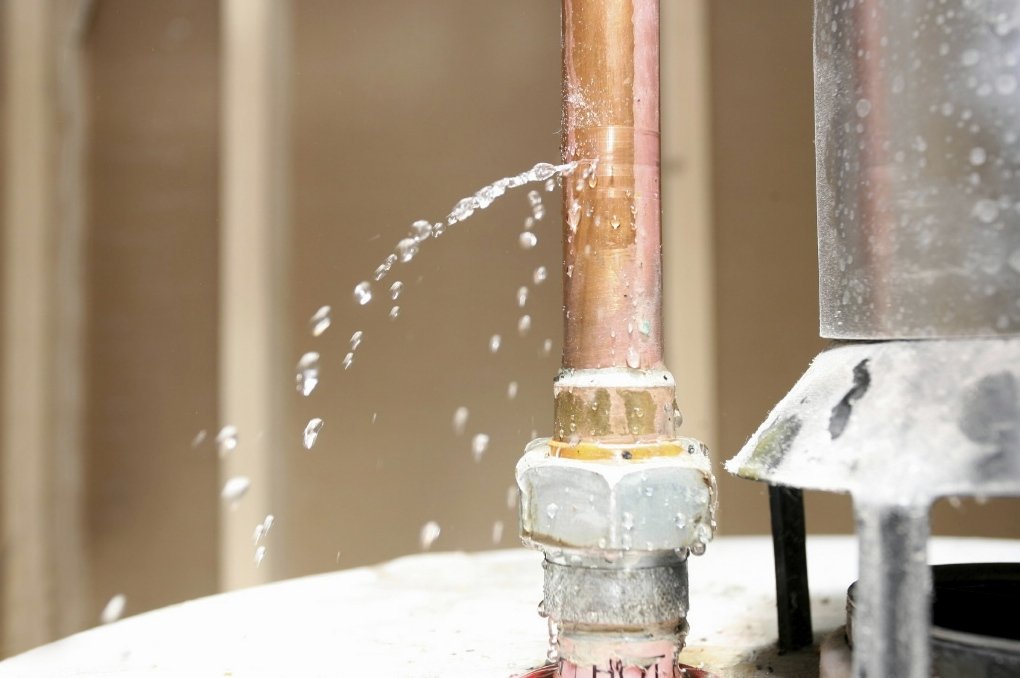

Netěsnosti a fungující ventilační otvory

Použijme nejspolehlivější nástroj: logiku. Pokud někde v topném systému kousek od bytu netěsní, znamená to, že do některé ze sousedních místností teče velké množství teplé vody.

Je docela těžké si toho nevšimnout. Takže musíme zaútočit na naše sousedy. Hydroizolace podlah, bohužel, nechrání před zatékáním z horních pater, takže pokud má dům alespoň polovinu sousedů na stoupačce, hledání nebude dlouhé.

Topná stoupací píštěl

Předpokládejme však, že všichni sousedé mají suché podlahy; nervy drásající pískání však pokračuje.

No, vezmeme baterku a půjdeme do sklepa.

Potkají-li nás oblaka páry, lze šetření považovat za ukončené: zbývá pouze najít místo úniku a netěsnost odstranit, ať už je to otevřený odvzdušňovací ventil na stoupačce nebo píštěl v odpadním potrubí (vodorovné potrubí pro rozvod topení).

Fistula, mimochodem, může být dobře skryta pod silnou tepelnou izolací: vše, co v tomto případě uvidíme, je proud horké vody stékající k zemi. No, sundáme tepelnou izolaci a hledáme netěsnost.

Místo, kde voda pod tlakem uniká do atmosféry, se mimochodem nemusí nutně nacházet v blízkosti bytu, ve kterém si stěžují na hluk: zvuky se potrubím šíří na velkou vzdálenost.

Samozřejmě, že v okolních místnostech je hluk slyšitelnější, ale nezapomeňte, že lidé reagují na neznámé zvuky velmi odlišně: někteří je budou ignorovat, zatímco jiní budou noc co noc trpět marnými pokusy o spánek.

Nebuďte příliš líní, abyste se dostali k výtahové jednotce; je docela možné, že je tam z nějakého důvodu otevřený odtok, který odvádí vodu z topného systému do kanalizace.

Provoz „resetování“ výtahové jednotky se obvykle používá pouze při spuštění topného systému na velmi krátkou dobu, ale neopatrný mechanik, který byl sužován stížnostmi obyvatel na studené radiátory, může místo souhlasu s vyšší organizace prostřednictvím oficiálních kanálů, změňte průměr trysky výtahu, jednoduše nechte vodu proudit z přívodního potrubí přímo do odpadu.

Obešli jsme však sousedy a prozkoumali sklep, ale žádné netěsnosti, ale hluk pokračuje. Děláme následující pokus, abychom pochopili, proč topné trubky vydávají hluk.

Snížení průchodnosti potrubí

Další fáze bude velmi obtížná: musíte najít zdroj hluku sluchem, jednoduše projít kolem potrubí a poslouchat, kde zesílí. Jakmile najdeme jeho přibližnou polohu, můžeme pochopit, co se přesně stalo.

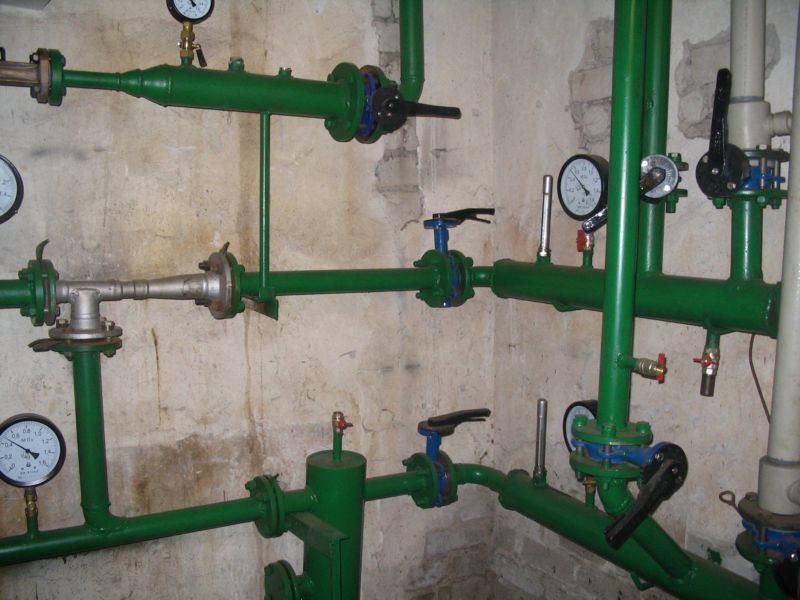

V bytových domech mohou být zdrojem hluku především výtahové jednotky a lavičky – místa, kde je proudění vody dostatečně rychlé na to, aby bylo akusticky detekováno její zpomalení v místě zúžení.

V topné stoupačce zúžení jednoduše povede k výrazně nižší teplotě baterie ve srovnání s jejími sousedy; Tlakový rozdíl mezi přívodními a vratnými (v případě spodního plnění) stoupačkami nebo mezi horní a spodní (v případě topného systému s horním plněním) jedné stoupačky je příliš malý.

Za prvé, polozavřené ventily nebo ventily s poškozeným ventilem mohou bránit průtoku vody (to platí samozřejmě pro staré šroubové ventily); Hluk v potrubí může také způsobit kus strusky nebo okují stojící někde napříč potrubím.

Pokud v prvním případě stačí ventil úplně otevřít nebo jej opravit/vyměnit (samozřejmě to bude vyžadovat alespoň částečný reset topného systému), pak ve druhém, aby se topné trubky úspěšně vyčištěno, možná budete potřebovat pomoc svářeče a při silných mrazech a následném zahřátí zamrzlých stoupaček; v regionech s drsným klimatem je lepší nechat takovou práci až na jaro.

Někdy však pomůže zastavit topení pomocí jakéhokoli uzavíracího ventilu umístěného podél toku vody výše, než je problémové místo, a otevřít jakýkoli výtok ihned za místem, kde je voda uzavřena: nešťastný oblázek lze snadno vynést v protiproudu.

Malá rada, která bude užitečná ve fázi návrhu schématu vytápění (například z polypropylenových trubek) v každém soukromém nebo bytovém domě: pokud jde o nákup uzavíracích ventilů, zapomeňte na existenci šroubových ventilů a malých- průměr šoupátek. Vůbec. Moderní kulové kohouty, které uzavírají vodu otočením rukojeti o devadesát stupňů, jsou neuvěřitelně praktičtější, pohodlnější a při provozu způsobují mnohem méně problémů.

Mimo jiné nemají stejná zúžení pod ventilem, kde se zpravidla shromažďují VŠECHNY nečistoty létající potrubím, které dříve nebo později blokují průtok vody, bez ohledu na polohu ventilu. Navíc u kulového ventilu nezáleží na tom, jak je orientován vzhledem k průtoku vody: můžete zapomenout na problém s vypadnutím ventilu v případě nesprávné instalace.

Stoupačka s kulovými ventily

Ne úplně typický příklad, ale asi je lepší ho v rámci výměny zkušeností zmínit. V autorově praxi se vyskytl případ, kdy si obyvatelé vchodu začali stěžovat: topné trubky byly hlučné.

Důvodem trvalého hluku ve stoupačce topení bylo soustavné čištění radiátoru obyvatel po dobu několika dní. Upřímně věřili, že jim takto bude tepleji. Pokud je možné zhmotněné antonymum pro slovo „ekonomika“, pak si majitel tohoto bytu vážně nárokuje svou roli.

Stojí za to udělat ještě jednu lyrickou odbočku. Výše uvedené tvrzení, že uvnitř otopné stoupačky nelze umístit zdroj hluku, platí výhradně pro bytové domy se stálými rozvody vytápění.

Tam, kde je tzv. kasárenská elektroinstalace – kde jsou všechny baterie na podlaze sloučeny do prstence, a dokonce vyrobené z velké mysli špatným způsobem – kdy jsou baterie rozřezány rovnoběžně s hlavním potrubím, ale v takovém způsob, jakým každá baterie rozbije prsten – jakýkoli kus strusky na vstupu do radiátoru nebo na jakémkoli jiném zúžení může majitelům ve dne v noci zpívat milostnou píseň.

Dávejte pozor!

V případě soukromých domů je rozmístění topných zařízení, z něhož vyplývá možnost narušení CELÉHO průtoku vody v topném systému jedním přerušením, ztíženo tím, že soukromé kotle jsou často vybaveny oběhovým čerpadlem, které vytváří RYCHLÝ proud vody. Při jakémkoli zúžení bude vydávat poměrně znatelný hluk.

Baterie bublají

Další příčinou hluku v kovových topných trubkách je vzduch. Pokud něco neustále vře a bublá v baterii, jako v žaludku nemocné krávy, je to tak, miláčku. Odhlučnění trubek topení, i kdyby se to udělalo, by nic nedalo – zvuk bude slyšet přes stěny radiátoru.

Jste v nejvyšším patře domu se spodním odtokem (kde se v suterénu nachází přívodní i vratné potrubí topného systému)? Pak hledejte Mayevského kohoutek na radiátoru nebo propojku mezi sousedními místnostmi – zařízení, které pomáhá vypouštět vzduch.

Ve všech ostatních případech se vyplatí hledat protispád (samozřejmě pokud topný systém funguje normálně ve všech ostatních ohledech, kromě hluku). Radiátor visící šikmo nebo část přívodního potrubí k němu, která je níže u stoupačky než u samotné baterie – to musíte opravit, s největší pravděpodobností v létě – zastavení topného systému v zimě na dlouhou dobu , zvláště v drsném klimatu Sibiře nebo Dálného východu, je nepravděpodobné, že by to byl dobrý nápad.

Baterie klepou

Dalším častým případem je, když topné trubky začnou vydávat ne rovnoměrný hluk nebo hučení, ale periodické cvakání, jako by někdo s únavnou důsledností udeřil do radiátoru kladivem. Buben? Mimozemšťané?

Praskání v topných trubkách mohou vděční posluchači někdy identifikovat velmi svérázným způsobem. Autor se setkal s úctyhodnou starou ženou, která v popsaném případě psala dopisy jistým vládním agenturám a ujistila se, že její sousedé nahoře tisknou v noci peníze.

Proč tedy klikají topné trubky?

Ve skutečnosti existují pouze tři typické důvody pro takové nemorální chování potrubí a baterií:

• Nečistoty v radiátoru nebo stoupačce,
• Rozbitý ventil ventilu
• Tepelná roztažnost spojená s teplotní nestabilitou stoupačky nebo radiátoru.

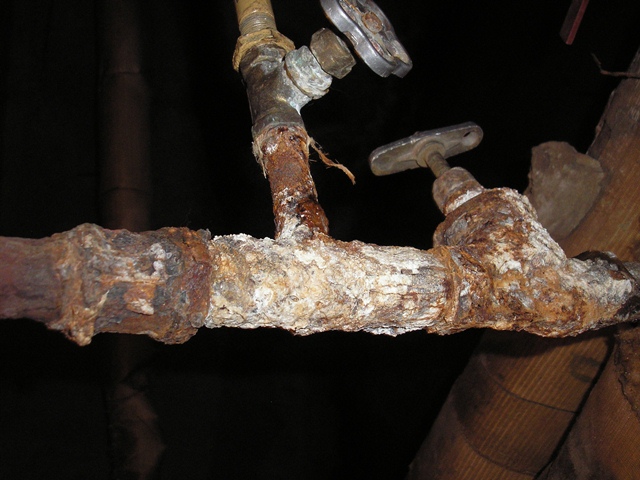

Nečistoty v radiátoru nebo stoupačce

Různé kusy strusky, které se dostaly do topného zařízení a nyní se točí v klidném proudu vody, periodicky poklepávají na stěny, lze zkusit odstranit běžným mytím.

Připojili jsme splachovací hadici, otevřeli splachovací kohout (pokud tam samozřejmě je) – a jede se. Pokud chcete vědět, jak propláchnout topné trubky, můžete snadno najít videa na internetu.

Připravte se však na nouzové odstavení stoupačky topení: každý instalatér je připraven vyjmenovat desítky případů, kdy notoricky známý kus vodního kamene zasekl splachovač a znemožnil jeho uzavření.

V nejhorším případě budete muset topné zařízení (samozřejmě po skončení sezóny) demontovat a demontovat: u litinového nebo hliníkového radiátoru vyšroubovat zátky v případě registru; běda, otevři to svařováním.

Roztržený ventil ventilu

Utržený ventil je typickým problémem všech typů šroubových ventilů, nevadí. Při instalaci „proti srsti“, kdy proud vody nepřichází zespodu ventilu, ale shora, nevyhnutelná eroze ventilu dříve nebo později vede k nevyhnutelnému konci: ventil je zcela nebo částečně odtržen.

Může zcela zablokovat tok vody a ponechat tucet nebo dva byty bez tepla, nebo se při mírném zkreslení může v potoce zřítit, vytvářet turbulence a periodicky blokovat tok vody na okamžik, čímž vytvoří vodní ráz (okamžitě zastavení vody – je prakticky nestlačitelné a tlak několikrát vyskočí ve zlomku sekundy).

Takže trubky topení klepou. Tyto periodické těžké rány budou zatemněny a budou se upřímně radovat z celého vchodu a možná i více než jednoho.

Toto je zlo ve své nejčistší podobě

To je případ, kdy je krátkodobé odstavení domácího topného systému kvůli výměně ventilu zcela oprávněné. Hodina trápení s výměnou a restartem je mnohem příjemnější než zahřívání a obnova rozmrzlých stoupaček a radiátorů na smetí, pokud ventil jedné noci najde požadovanou polohu a zcela zablokuje průtok vody.

Tepelná roztažnost spojená s teplotní nestabilitou stoupačky nebo radiátoru

Konečně třetí scénář: pravidelné tiché klepání v topných trubkách nebo v baterii. Tiše, jako trpaslík pomocí kladiva. Nepříjemné jako bolest zubů. Interval je od deseti sekund do několika minut. Pamatujeme si ještě školní kurz fyziky? Při zahřátí se jakékoli těleso mírně roztáhne. Po vychladnutí se ochladí.

Pokud mluvíme o dostatečně dlouhém předmětu (například topná stoupačka, upevněná na jedné straně v objímce přivařené k držáku; držák je zase pevně připevněn ke stěně) – pak se jeho volný konec bude pohybovat s jakákoliv významná změna teploty v prostoru o zlomky a někdy o několik milimetrů.

Pokud je k něčemu pevně přitisknuto, můžete slyšet vrzání. Pouze díky extrémně pomalé expanzi a stlačení bude toto vrzání vnímáno uchem jako vzácné cvakání v topných trubkách.

Problém, upřímně řečeno, je typičtější pro systémy zásobování teplou vodou – jednoduše proto, že tam je teplota přívodu méně konstantní: voda se vypouští – ohřívá se, není přívod vody – ochlazuje se. Ani případy, kdy některý úsek otopné soustavy několikrát za den znatelně změní svou teplotu, však také nejsou nic samozřejmého.

Typickým příkladem je okno, které se otevírá pro větrání přímo nad hliníkovým radiátorem zavěšeným na kovových čepech. Otevřel – trochu se ochladil, zavřel – zase se ohřál.

Bohužel, existuje pouze jeden způsob, jak se s tímto jevem vypořádat: jasně lokalizovat zdroj hluku a poté odstranit problém jakýmkoli dostupným způsobem. Někdy k tomu stačí umístit fluoroplastovou desku pod notoricky známý radiátor na ocelový držák a někdy musíte prorazit strop kolem stoupačky topení, tedy zvážit drobnou opravu trubek topení a vyplnění dutiny polyuretanovou pěnou s následným opětovným omítnutím stropu a utěsněním podlahy.
