Jaký sklon by měl mít dešťový odtok?

Každý majitel domu zná důsledky vydatných srážek a jarního tání sněhu.

A pokud se ve fázi výstavby soukromého domu nestaráte o výstavbu bouřkového odtoku na místě, pak to vše může vést k vážným problémům.

Taková opatření pomohou zabránit vytvoření bažiny na dvoře, zaplavení suterénu a základů a zároveň ochrání stěny domu před zničením zvenčí.

Dešťová drenáž v domě

Čtěte také: Metody izolace sklepa zevnitř i zvenku proti zamrznutí

Regulační rámec pro odvodňování dešťů

Dešťová nebo dešťová kanalizace je systém určený pro včasné odstranění dešťové a roztavené vody z území lokality. Někdy se ale používá naopak k sběru chybějící tekutiny. Pokud je oblast suchá, často nastávají problémy s přívodem vody. V tomto případě je dobrým pomocníkem tavenina nebo dešťová voda. Objem vody, který odtéká ze střechy, závisí na velikosti objektu a množství srážek. Přesná čísla lze vypočítat empiricky. Kromě toho existují i ​​výsledky pozorování počasí v oblasti.

Ano, taková voda není čistá. Cestou do nádoby se do ní dostane prach a nečistoty z povrchu. Ale kapalina může být použita pro zalévání rostlin nebo technických potřeb, když čistota není důležitá.

Běžnější funkcí je dešťová vpusť spolu se slepou oblastí chránit základy domu a dalších budov před zničením. Systém eliminuje možnost tvorby stojatých louží. To platí zejména pro hustou hlinitou půdu. Na písčité půdě s nízkou úrovní terénu není po pár hodinách ani stopa po dešti. Ale na jílu, zvláště když je hladina spodní vody vysoká, se netvoří jen louže, ale celé bažiny. Nejčastěji se to děje mimo sezónu nebo během deštivého léta.

Všechny stávající normy týkající se uspořádání dešťových vpustí mají poradní charakter, zejména pokud jde o soukromou výstavbu. To ale není důvod, proč je nepoužívat. Bylo by iracionální opustit standardní řešení, které je plně promyšlené a připravené k použití.

Proto při stavbě chaty či chalupy platí aktuální SP 32.13330.2018 „Skanalizace. Vnější sítě a struktury”, SP 2.04.03-85. Tyto standardy byly vyvinuty již v sovětských dobách, v minulém století. Jejich verze je však nejnovější. Platí pro rozestavěné i používané dešťové kanalizace, včetně těch, které prošly rekonstrukcí.

Strany zapojené do přezkumu

Pokud se bavíme o více či méně rozsáhlé výstavbě, kde je zapojeno více organizací, nepočítaje zákazníka, provádějí zkoušky kanalizací všechny, načež jsou výsledky zdokumentovány v příslušné revizní zprávě.

Kontrola kanalizačního systému obvykle zahrnuje:

• organizace, která projekt sestavila a je odpovědná za správnost výpočtů a výběr materiálů a komponentů;
• společnost, která analyzovala klimatické a půdní podmínky a vydala doporučení pro návrh vnějších prvků kanalizačního systému;
• dodavatel, který se přímo podílel na instalačních pracích souvisejících s pokládáním vnitřních a vnějších kanalizačních sítí a je odpovědný za soulad prováděných činností s projektem a stávajícími požadavky uvedenými v SNiP;
• zákazník, který kontroluje správné testování výtlačného potrubí, přípojek a některých funkčních celků stokové sítě uvnitř objektu a ve vnější části systému likvidace odpadních vod.

Požadavky SP na sklon dešťové kanalizace

Předběžně se provede přesný výpočet a vypracuje se schéma pokládky potrubí. To vše pomůže určit množství potřebného materiálu.

Minimální sklon dešťové vpusti SP závisí na průměru kladeného potrubí.

Sklon lze vypočítat pomocí online kalkulaček. Dnes jsou volně dostupné na internetu. Na internetu si můžete vyhledat tabulky s hotovými předepsanými hodnotami požadovaného sklonu pro potrubí s různými průřezy.

Podle průměrných ukazatelů lze určit, že:

• potrubí DN 110 by mělo jít se sklonem cca 20 mm na 1 m;
• DN 150 – tato hodnota se snižuje na 8–10 mm;
• DN 200 – požadovaný sklon je 7 mm na běžný metr.

U trubek o průměru 50 mm by rozdíl neměl být větší než 30 mm/m. Tím je zaručena optimální rychlost odtoku vody.

Bezpečnostní zóny

Bezpečnostní zóny v místech, kde vedou potrubí a kde jsou umístěny kolektory

Dle Stavebního řádu pro výstavbu čistíren se doporučuje vytvořit bezpečnostní zóny v oblastech, kde vedou potrubí a kde jsou umístěny kolektory. Pro dešťovou kanalizaci je na obou stranách zajištěna pětimetrová vzdálenost od položených potrubí, blíže než je zakázáno:

• jakákoliv konstrukce
• výsadba velkých stromů a keřů blíže než 3 metry
• uspořádání hald odpadu a kompostu
• blokování přístupu do šachty

Výpočet sklonu dešťové kanalizace

Pro výpočet minimálního sklonu je třeba vzít v úvahu následující parametry:

Čtěte také: Koupit Foto relé. Ceny od 270 rublů.

• typ drenážního systému (otevřený/zavřený);
• průměr použitých trubek/žlabů;
• materiál, ze kterého jsou odtoky vyrobeny (voda klouže rychleji po plastu než po betonu);
• sklony dešťové kanalizace 1 metr podle SNiP, v závislosti na průřezu svodů.

Rozhodující význam má správně zvolený průměr potrubí pro požadovaný objem vody vypouštěné v místě. Lze jej vypočítat pomocí vzorce:

Q = q20 × F × Ψ

Níže je uveden rozpis označení písmen:

• Q je celý objem vody, který proteče kanalizací.
• q20 – koeficient intenzity srážek za rok (přepočteno v litrech za sekundu na 1 hektar rozlohy půdy). Údaje lze získat od ekologické organizace kraje.
• F – celková plocha pozemku, ze kterého je plánován odvod vody (včetně střechy) (počítáno v hektarech).
• Ψ je korekční faktor, který zohledňuje schopnost půdy absorbovat.

Je to legrace!
Kanalizační potrubí v soukromém domě: typy a vlastnosti Přečtěte si více

Pro koeficient Ψ jsou akceptovány následující hodnoty:

• otevřená půda – 0,35;
• drcený kámen – 0,4;
• beton – 0,85;
• asfalt – 0,95;
• střešní krytina – 1.

Průřez potrubí pro dešťovou vpusť nebo drenážní systém se volí podle odvozené hodnoty. Průměr potrubí pro dešťovou kanalizaci ve venkovském domě je zpravidla 110–150 mm.

Pokud vzhledem k vlastnostem topografie není možné dodržet doporučené normy pro sklon dešťových stok podle SNiP, je povoleno jej snížit na 5 mm pro potrubí o průřezu 20 cm a do 7 mm pro trubky s průřezem do 15 cm.

Pozor: sklon a průměr trubek jsou vzájemně závislé. Čím větší průměr, tím menší sklon. Kromě toho stupeň sklonu kolektoru závisí na stupni drsnosti vnitřního povrchu trubek. Pro volný tok vody z hrubých trubek je třeba zvýšit sklon.

Pokud je plánován uzavřený odvodňovací systém, bude nutné vybudovat bezpečnostní zóny. To znamená, že dělají prohlubně 3–5 m od stěn potrubí. Je nepřijatelné na těchto místech stavět budovy, vysazovat keře nebo vytvářet skládky. Je také nutné zajistit, aby byl vždy volný přístup k kontrolním/rozdílovým jímkám.

Typy dešťových systémů a jejich návrh

Existují tři hlavní typy a způsoby organizace drenážního systému pro shromažďování dešťové vody:

První možností je nejjednodušší a nejlevnější způsob, jak uspořádat bouřkový odtok. Jedná se o systém instalovaných okapů na střeše. Přes ně se sbírá voda. Poté se drenáž provádí polootevřenými speciálními drážkami.

Instalace dešťové kanalizace

Technicky se proces pokládání potrubí pro odvod dešťové vody téměř neliší od uspořádání vnějšího potrubí.

• Jaké potrubí je potřeba pro podzemní část dešťové vpusti.

Podle požadavků SNiP lze pro výstavbu vnějších odvodňovacích sítí použít trubky vyrobené z následujících materiálů:

Keramika se často používá při instalaci vnějších potrubí a dešťových vpustí. Hlavní nevýhodou materiálu je jeho hmotnost a křehkost (trubka o průměru 100 mm váží 24 kg a více).

Ocelové trubky váží méně (metr trubky váží asi 10 kg), ale reziví, což z nich dělá ne nejlepší materiál pro instalaci systémů odvodnění dešťové vody.

Čtěte také: Jak zvednout střechu domu, aniž byste ji rozebrali. Jak zvednout střechu domu, aby se zvýšila výška stropů

Moderní stavitelé stále častěji upřednostňují plastové a HDPE trubky pro kanalizaci. Jejich výhodou je lehkost, pevnost a odolnost proti korozi. Ke spojení prvků není potřeba žádné svařování. Lze použít:

• PVC trubky jsou speciální oranžové trubky pro vnější kanalizační sítě;
• vícevrstvé polymerové trubky jsou nejlepší volbou. Díky hladkému vnitřnímu povrchu neklade prakticky žádný hydraulický odpor.

• Montáž střešní části

Jak připravit autonomní kanalizaci na zimu

• Pro instalaci vtoků dešťové vody jsou ve stěnách stropu vytvořeny otvory. Oblasti spojů jsou ošetřeny tmelem.
• Poté se výstupní trubky nebo vaničky zpevní.
• Dalším krokem je instalace stoupaček.
• Nakonec je jednotka pro vypouštění vody sestavena do sběrače nebo výstupu do zásobníků.

K upevnění zařízení se používají speciální svorky. Místa jejich upevnění jsou předběžně označena v souladu s doporučenými hodnotami sklonu.

Nejprve musíte vykopat příkopy pro pokládku potrubí. Jejich hloubka nezávisí ani tak na stupni zamrznutí půdy, ale na dostupnosti praktických zkušeností s provozováním dešťových vpustí v konkrétním regionu.

• Kopejte zákopy. Je důležité, aby jejich hloubka byla nerovnoměrná. Postupně se zvyšuje, aby poskytl požadovaný sklon.
• Na celé dno výkopu se nasype 20centimetrový polštář písku.
• Dále vykopou jámu speciálně pro instalaci kolektoru.
• Potrubí se ukládá do připravených příkopů. Jsou vzájemně spojeny pomocí konvenčních armatur.
• Pokud se kanalizační systém skládá z jedné souvislé větve o délce nejvýše 10 m, je plánováno zřízení revizní studny uprostřed. Kromě toho musí být na každé větvi sítě instalována šachta.
• Lapače písku jsou instalovány na křižovatce žlabů pro přívod vody a kanalizačního potrubí.

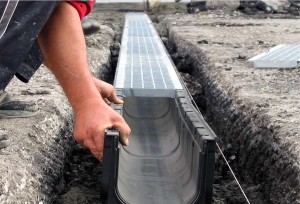

Dalším krokem je zasypání výkopů a instalace roštů na podnosy.

• Proč jsou potřeba bezpečnostní zóny?

Co je bezpečnostní zóna a jaký je její účel, není každému jasné. SNiP však zajišťuje povinnou organizaci bezpečnostních zón určité velikosti v blízkosti potrubí. Pokud se jedná o odbočku dešťové kanalizace, je nutné zajistit vzdálenost 3–5 m od vnějších stěn potrubí v každém směru V bezpečnostní zóně je zakázáno:

• Budujte struktury nejen trvalé, ale i dočasné.
• Zakládat skládky.
• Zorganizujte parkování.
• Stromy a keře sázejte ve vzdálenosti menší než 3 metry od potrubí.
• Zablokujte přístup k průlezům.

Dospěli jsme k závěru: zařízení na odvodnění bouří je povinným opatřením při terénních úpravách místa. Konstrukce takových systémů vyžaduje dodržování pravidel stanovených regulačními dokumenty.

Výběr materiálu pro systém

Sběr dešťové vody se provádí pomocí:

• potrubí;
• studny;
• přijímací prvky;
• okapy.

Při jejich výběru je nutné zohlednit některé vlastnosti. Důležitou součástí systému jsou přijímací prvky. Na střeše a plošinách jsou instalovány trychtýře. Jsou vyrobeny z polymerbetonu, polypropylenu a polyetylenu. Jejich design zahrnuje filtrační koše, ve kterých se usazují různé inkluze. Aby se z nich neuvolňoval nepříjemný zápach, mají některé typy přijímačů sifony. Jejich instalace se provádí pod potrubím při organizaci bodového systému.

U vstupu do objektu lze instalovat dveřní vaničky, které obsahují odvodňovací vývod a navrchu ochrannou síť. Navíc vám tento gril umožňuje odstranit nečistoty z bot.

Povinnými prvky jsou potrubí, žlaby a žlaby. Nejčastěji se používají polymerové trubky a PVC. Jedním z důležitých požadavků je, že všechny spoje potrubí musí být utěsněny.

Vany pro přepravu sedimentů jsou vyrobeny z běžného betonu nebo polymerních materiálů. Ty druhé jsou mnohem jednodušší a snadněji se instalují. Jejich hladká vnitřní struktura navíc nevytváří žádné překážky proudění kapaliny zevnitř. Díky tomu je vyloučena možnost ucpání. Hlavní věc je nainstalovat je se správným sklonem.

Pro sběr srážek musí být instalovány studny. Musí být utěsněné a spolehlivé. Polymerní jamky mají všechny potřebné vlastnosti.

Důsledky nesprávného výpočtu a instalace dešťové kanalizace

Porušení norem pro hloubku a sklon dešťových odtoků stanovených SNiP s sebou nese řadu problémů:

• zatopení území v důsledku špatného odvodu dešťové vody/rozbředlého sněhu (postupné podmáčení);
• tvorba zátek úlomků, bahna, písku nebo jednoduše vody v některých oblastech kanalizačního systému;
• vytlačování trubek, když půda bobtná;
• potřeba vyčistit nebo opravit potrubí odvádějící vodu z místa;
• prasknutí odtoků v důsledku zamrznutí potrubí nebo podnosů při nízkých teplotách;
• vysoké riziko demontáže celého systému a nutnosti instalace nového.

Měli byste si předem prostudovat SP 2.04.03-85 nebo jeho aktualizovanou verzi SP 32.13330.2012, nejlépe před sestavením schématu návrhu dešťové kanalizace.

Profesionální výpočet sklonu a dalších parametrů dešťové vpusti

Je téměř nemožné nezávisle vypočítat sklon dešťové vpusti a vypracovat projekt instalace a uvedení do provozu bez zvláštních znalostí.

Vlastník webu se samozřejmě může pokusit navrhnout systém na vlastní riziko. Ale nedoporučujeme to dělat. A tady je důvod.

I v případech, kdy jsou pro drobnou stavbu na městském pozemku nebo ve venkovských oblastech vyžadovány výpočty, je vypracování projektu povinnou součástí před zahájením prací. Je důležité dodržovat všechny stanovené normy (sanitární a stavební).

Speciální organizace se státní certifikací pro provádění projektových a průzkumných prací mají právo provádět takové činnosti.

Než se zákazník obrátí na příslušné služby pro výpočty, musí si shromáždit balíček dokumentů, které budou použity při vývoji technických specifikací:

• Topografický diagram území, kde je plánována výstavba dešťové kanalizace.
• Výsledky geologických průzkumů s uvedením kvalitativních charakteristik půdy, úrovně promrznutí půdy, hladiny podzemní vody na staveništi.
• Dispozice chaty nebo domu.
• Pokud je možné vypouštět vodu do centralizovaného kanalizačního systému, budou vyžadovány technické specifikace pro vodovodní služby pro připojení.
• Hygienické normy pro čištění vody, když se očekává vypouštění do odvodňovacích polí nebo přírodních zdrojů.
• Přání zákazníka ohledně možnosti akumulace odebrané vody.

Je to legrace!
Připojení kanalizačního systému v soukromém domě: fáze a možnosti Přečtěte si více

Výsledkem činnosti projektantů by měl být balíček dokumentů obsahující:

• Podrobné schéma odvodnění bouří.
• Komplexní informace o rozvojové oblasti, terénních vlastnostech a instalaci dešťových odvodňovacích systémů v těchto podmínkách.
• Plánování každé fáze výstavby. Jinými slovy, toto je pokyn, který označuje umístění každého prvku dešťové vpusti.
• Specifikace zařízení požadované technickými specifikacemi.
• Předběžný odhad na nákup veškerého potřebného stavebního materiálu, montáž, uvedení do provozu a uvedení do provozu.

Předložená verze projektu musí být odsouhlasena s vodohospodářskými společnostmi, orgány státního technického dozoru, hygienicko-epidemiologickou službou a službou ochrany životního prostředí, která má na starosti stav vodních zdrojů.

Čtěte také: Složitá střecha s více sklony: krokvový systém a střešní plány, podrobné pokyny pro stavbu

S výstavbou můžete začít po obdržení víza od každé z těchto organizací.

Někdy je možné se dohodnout s projekční firmou a ta převezme proces schvalování se státními úřady.

Vypracovat projekt není snadný úkol, vyžaduje pečlivost i v maličkostech.

Doporučujeme svěřit vypracování projektu kvalifikovanému specialistovi v důvěryhodné organizaci, abyste se následně ochránili před pokutami za porušení environmentální legislativy. A to samozřejmě zajistí správný výpočet sklonu dešťové kanalizace a její úspěšné fungování po mnoho let.

Pomohl vám tento článek? Sdílejte to se svými přáteli:

Nuance při instalaci na webu vlastníma rukama

Musí být vyrobeny v souladu se všemi předepsanými požadavky:

1. Vlastnosti krajiny (sklon, umístění budov na území, přítomnost nádrží atd.).
2. Geologické vlastnosti (povaha půdy, její absorpční schopnost atd.).
3. Specifika objektu, na kterém bude instalována vnější část systému odvodnění dešťové vody.
4. Jaké jsou průměrné srážky ve vaší oblasti?
5. Kde a jak jsou umístěny další inženýrské sítě.
6. Jaká bude celková sběrná a odvodňovací plocha?

Při investiční výstavbě venkovské chaty nebo chaty se za hlavní etapu považuje instalace kanalizačního systému určeného k odstranění odpadních vod mimo soukromé území do centrálního kolektoru. Důležitým parametrem při plánování vnitřní a vnější kanalizace je správně stanovený sklon dešťové kanalizace, a proto její přesný výpočet.

Použití sklonu potrubí

Existují dva způsoby, jak odstranit odpadní vodu z vodovodních armatur umístěných v domě: pomocí tlakového potrubí a samospádem přes výstupní potrubí. Sklon systému dešťové kanalizace je poměr hloubky instalace od začátku a konce potrubí k délce mezi těmito body.

Vypouštění odpadních vod tlakovým způsobem se používá méně často než samospádem kvůli obtížnosti instalace a vysoké ceně. Používá se, když je nutné zvýšit odpadní vodu ze suterénu na úroveň vypouštění odpadních vod z budovy, poté je voda vypouštěna gravitačně. Pro tlakové vypouštění odpadních vod nezáleží na průběhu a výšce instalace: odčerpávání odpadních vod se provádí pomocí fekálního čerpadla nebo soliftu. Ale pro gravitační proces je sklon potrubí důležitým faktorem při konstrukčních výpočtech.

Svah na místě

Výpočet úhlu potrubí se provádí podle identifikační tabulky potrubí v gravitační stoce. Správný směr vypouštění kanalizace bude proveden při nulovém sklonu gravitačního systému. To zaručuje:

• jednoduchá technologie instalace potrubí;
• není třeba počítat přebytek instalatérských výstupních bodů nad vstupními uzly stoupačky kolektoru;
• schopnost instalovat vodovodní potrubí bez ohledu na umístění stoupačky.

Parametry ovlivňující sklon

Hlavním faktorem ovlivňujícím průběh a výšku potrubí je rychlost vody protékající systémem. Při maximálním sklonu může být samočištění systému výrazně sníženo, protože větší látky vytvoří zátku. Také při vyšším sklonu se zvyšuje provozní hlučnost a několikanásobně se zvyšuje otěr vnitřní části potrubí.

Sklon menší, než je uvedeno v regulačních pokynech, je také nepřijatelný kvůli pomalé rychlosti průchodu odpadních vod, které způsobují ucpávání. Úroveň sklonu kanalizačních trubek se provádí tak, aby průtoky měly rychlost 0,7 až 1 metr za sekundu.

Externí a externí systémy

Každý systém má své vlastní charakteristiky. Například pro vnitřní sítě se používají trubky o průřezu 50 mm a výstupní potrubí připojené k toaletě by mělo být 110 mm. Chcete-li je provést, je nutné postupovat podle následujícího schématu: za prvé, při vodorovné instalaci potrubí je přísně zakázán pravý úhel otáčení. Otočení by mělo být provedeno pod úhlem 45 stupňů. Za druhé, armatury pro opravárenský servis musí být instalovány v bodech obratu.

Ve vnějších sítích musí být potrubí taženo z domu do septiku v souladu s následujícími pravidly:

1. Jáma se hloubí do hloubky v závislosti na terénních podmínkách. Přibližná hloubka by měla být 0,5-0,7 metru.
2. Pro udržení správné úrovně při výkopových pracích jsou na začátku vrtu a v konečné fázi, kterou se protahuje lano, instalovány kolíky.
3. Po přípravě příkopu je dno opatřeno 20 cm vrstvou písku Po zhutnění písku se směr znovu změří.

Bouřková kanalizace

Dešťové drenážní vaničky musí být také položeny v úrovni, která zohledňuje krycí materiál van. Minimální sklon úrovně musí odpovídat regulačním dokumentům s předpokladem 100% naplnění.

Vnitřní uložení potrubí a jeho spád se provádí podle samostatných předpisů, které udávají minimální spád 0,02 mm pro vyústění do žlabu kolektoru z obytných prostor.

Potrubí, kterým protéká odpadní voda z vodovodních armatur, musí být položeno s velkým sklonem, s přihlédnutím k úhlu dvou výstupních trubek.

Při dodržení stavebních norem při instalaci dešťové drenáže na místě vydrží systém a jeho součásti dlouhou dobu bez nutnosti časté údržby a oprav. A pokud nemáte dovednosti pro výpočet požadovaného směru odvodnění bouří, měli byste se obrátit na specialisty o pomoc.
