Jak funguje chladnička: princip, zařízení, schéma

Aby nedošlo k záměně v případě poruchy kuchyňských spotřebičů, moderní žena v domácnosti musí pochopit, jak funguje lednička, mikrovlnná trouba, sporák a další lidští asistenti. Chladicí skříň má za úkol zachovat čerstvost potravin, její provoz proto musí být nepřetržitý, protože zavolat technika k opravě se někdy nedá udělat hned. Pochopení principu fungování domácí chladničky může ušetřit čas a peníze a některé poruchy můžete opravit sami.

Z jakých částí se chladicí jednotka skládá?

• kompresor
• kondenzátor;
• výparník;
• chladivo

Skutečným srdcem celého systému je k. Cirkuluje chladivo mnoha tenkými trubicemi, z nichž některé lze vidět na zadní vnější stěně chladničky. Druhá část je u moderních modelů skryta pod panelem uvnitř komory, ale u starších chladniček tvoří stěny mrazícího prostoru nebo jsou jednoduše připevněny ke stropu komory. Během provozu se kompresor jako každý motor velmi zahřívá a musí čas od času odpočívat. Aby nedošlo k jeho nefunkčnosti v důsledku přehřátí, je uvnitř relé, které při dosažení určité teploty motoru rozepne elektrický obvod. V tomto okamžiku se kompresor vypne.

Čtěte také: jakou teplotu by měl mít kompresor chladničky?

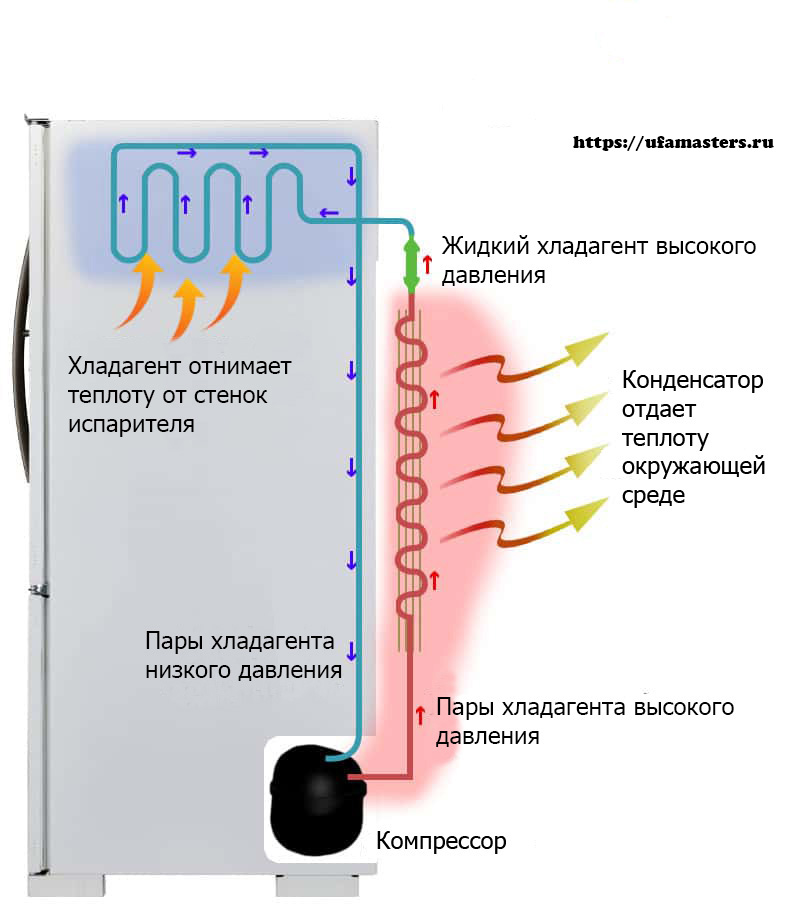

Trubky na vnější stěně chladničky jsou k. Jeho účelem je uvolňovat teplo do okolního prostoru. Kompresor pumpuje chladivo pod tlakem do kondenzátoru. V důsledku toho plynná látka (freon, isobutan) přechází do kapalného stavu a poměrně silně se zahřívá. Právě toto přebytečné teplo musí být odvedeno do vnějšího prostředí, aby se samotné chladivo ochladilo na pokojovou teplotu.

Pokyny pro chladničky obvykle uvádějí, že by měly být instalovány mimo topná zařízení.

Prozíraví majitelé, kteří vědí, jak by chladnička měla fungovat, se pokusí poskytnout svému asistentovi ty nejlepší podmínky pro snadné chlazení kompresoru a kondenzátoru. To pomůže vydržet déle.

Aby se v komoře ochladilo, je zde další část trubkového systému, kam pak vstupuje zkapalněný plyn. Říkají jí výparník. Od kondenzátoru ho odděluje filtrdehydrátor a kapilára – velmi tenká trubička, která nepropustí všechno zkapalněné chladivo najednou, ale nutí kompresor, aby ho násilím vytlačil do výparníku. Jakmile tam jsou, malá množství freonu se okamžitě vaří a expandují a znovu se přeměňují na plynné skupenství. Během tohoto procesu se absorbuje velké množství tepla. Trubky uvnitř komory se samy ochlazují a ochlazují vzduch v chladničce. Chladivo se poté vrátí do kompresoru a celý cyklus začíná znovu.

Aby se potraviny v komoře nezměnily na led, je k dispozici a termostat. Stupnice s dílky umožňuje nastavit požadovanou úroveň chlazení a jakmile je dosaženo požadovaných hodnot, chladnička se vypne.

Jednokomorová a dvoukomorová lednice

Chladicí jednotka ve všech modelech moderních chladniček je navržena podle jediného principu. Ale stále existuje rozdíl v fungování různých modifikací. Spočívá ve zvláštnostech proudění chladiva v chladničkách s jednou nebo dvěma komorami.

Podle výše popsaného schématu funguje jednokomorová chlazená skříň. Bez ohledu na to, zda je výparník umístěn přímo v komoře jako u starších modelů skrytý za stěnou v odkapávacím systému, nebo v úpravě No frost, princip fungování je stejný. Ale když je nad nebo pod chladicím oddílem mraznička, chladnička vyžaduje další kompresor. Provozní schéma mrazničky zůstává stejné.

Chladicí prostor, kde teplota neklesne pod 0 °C, začne fungovat až později, když mraznička dostatečně vychladne a vypne se. V tomto okamžiku začne chladivo z mrazicího systému vstupovat do kompresoru komory při kladné teplotě a na této úrovni prochází cyklem kondenzace a odpařování. Proto není možné dát přesnou odpověď na otázku, jak dlouho by měla chladnička fungovat, než se zapne chladicí komora. Vše závisí na objemu mrazničky a nastavení termostatu.

Čtěte také: jednokompresorová nebo dvoukompresorová lednička – což je lepší.

Co je rychlé zmrazení?

Tato slova označují jednu z funkcí mrazničky u dvoukomorových modelů. V závislosti na úpravě může chladnička pracovat v tomto režimu po dlouhou dobu bez vypnutí kompresoru. Tímto způsobem je dosaženo rychlého zmrazení velkého objemu produktů.

Když je aktivován režim rychlého zmrazení, na panelu některých oddílů se rozsvítí kontrolky, které indikují, že kompresor je zapnutý a chladnička je v provozu. V tomto případě je třeba pamatovat na to, že nedojde k automatickému vypnutí a nucený provoz jednotky po dlouhou dobu vede ke snížení životnosti.

Režim rychlého zmrazení by neměl být používán déle než 72 hodin.

Po ručním vypnutí indikátory na panelu zhasnou a motor kompresoru se vypne.

Moderní modely chladicích skříní jsou velmi rozmanité. Dnešní hospodyňky tento druh domácích prací, jako je odmrazování lednice, neznají. Odkapávací systémy a nemrznoucí komory výrazně zjednodušily lidský život, ale základní principy fungování těchto domácích spotřebičů zůstávají stejné.

Nejnovější zprávy o gadgetech a technologiích na našem kanálu Telegram.

V tomto článku se podíváme na konstrukci zejména chladničky, na různé části chladničky a na to, jak spolupracují, aby uchovaly naše potraviny po dlouhou dobu.

Pro zjednodušení se provoz chladničky skládá ze 3 fází:

1. Kolem potravin uložených v chladničce proudí studené chladivo.
2. Chladivo absorbuje teplo z jídla.
3. Chladivo přenáší absorbované teplo do relativně chladnějšího prostředí.

Princip fungování chladničky

Princip chlazení je velmi jednoduchý: spočívá v odvádění tepla z jedné oblasti do druhé. Když procházíte nízkoteplotní kapalinou v blízkosti předmětů, které chcete ochladit, teplo z těchto předmětů se přenese do kapaliny, která odebírá jejich teplo procesem odpařování.

Možná už víte, že když je plyn stlačen, zahřívá se, a když se nechá expandovat, ochladí se. Proto když pumpujete vzduch do komory pumpičkou na kolo, je vám teplo, a když stříkáte parfém, je vám zima.

Aerosolová nádoba se ochladí, protože plyn při rozstřikování expanduje a snižuje teplotu.

Vlastnost plynu zahřívat se během stlačování a ochlazovat během expanze umožňuje chladničce chladit potraviny v ní uložené.

Hlavní části chladničky

Chladnička se skládá z několika klíčových součástí, které hrají klíčovou roli v procesu chlazení.

Kapilární trubice

V kapilární trubici dochází k škrcení. Vytváří tlakový rozdíl mezi kondenzátorem a výparníkem nezbytný pro provoz.

Kompresor

Kompresor je poháněn vestavěným elektromotorem. Kompresor „nasává“ chladivo z výparníku, stlačuje jej ve válci, v důsledku čehož se chladivo ohřívá a vytlačuje pod vysokým tlakem do kondenzátoru.

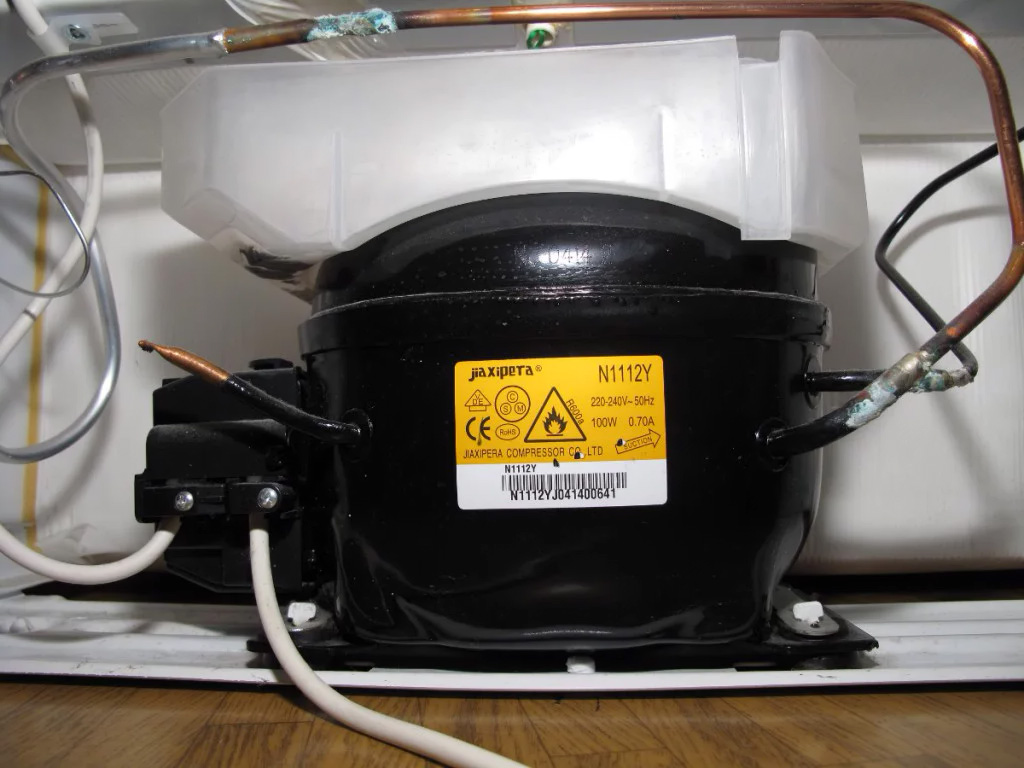

Takto vypadá běžný kompresor chladničky.

Odpařovač

Jedná se o část, která ochlazuje potraviny uložené v chladničce. Výparník je zakřivená kovová trubka (vyrobená z kovu s vysokou tepelnou vodivostí pro maximální přenos tepla). Zde se chladivo mění z kapalného do plynného skupenství a absorbuje teplo z produktů uvnitř komory.

Kondenzátor

Kondenzátor je určitým způsobem zahnutá kovová trubka (obvykle zahnutá do tvaru „hada“) spojená s objemovou žebrovanou plochou pro efektivní odvod tepla.

V kondenzátoru přechází pára chladiva do kapalného stavu a uvolňuje teplo do okolí.

Chladivo

Také nazývaný freon, je to látka, která cirkuluje v chladicím okruhu. Ve skutečnosti se jedná o speciálně vytvořenou chemikálii, která snadno kondenzuje při pokojové teplotě a má také nízkou teplotu odpařování při atmosférickém tlaku. Ve 20. století byly fluorované uhlovodíky, zejména CFC, běžnou volbou jako chladiva. Nyní je však nahradily ekologičtější R290, R600a atd.

Funkce chladničky: Jak funguje lednička?

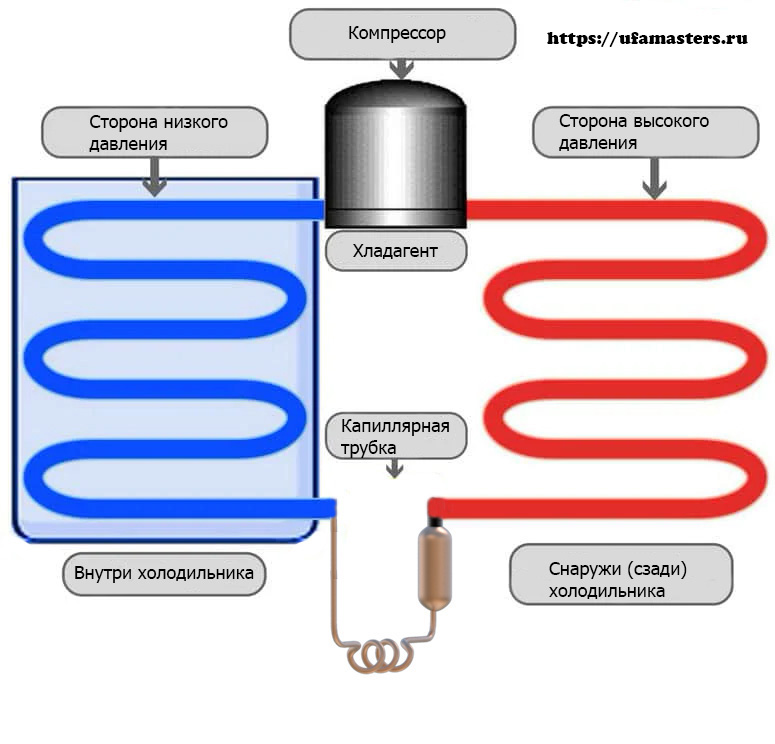

Provoz chladničky se skládá z následujících fází:

1. Kompresor stlačuje chladivo. S rostoucím tlakem se stlačený plyn zahřívá.
2. Kondenzátor na zadní straně chladničky ochlazuje horký plyn odváděním tepla. Jedná se o vysokotlakou stranu, kde plynné chladivo kondenzuje do kapaliny.
3. Kapalina pod vysokým tlakem prochází kapilárou.
4. Po vstupu do výparníku se kapalina okamžitě vaří a odpařuje. Teplota se snižuje. Když studený plyn prochází výparníkem (uvnitř chladničky), ochlazuje vnitřek absorbováním tepla.
5. Chladivo na nízkotlaké straně je nasáváno kompresorem a cyklus se opakuje.

Nyní se podíváme na provoz chladničky podrobněji.

Kompresor, který je důležitou součástí chladničky, stlačuje plynné chladivo. S rostoucím tlakem se plyn zahřívá. Tento plyn je nyní transportován přes spirálu kondenzátoru umístěnou v zadní části chladničky a rozptyluje teplo, což způsobuje, že plynné chladivo se dostatečně ochladí, aby zkondenzovalo a změnilo se v kapalnou fázi.

Teplo odebrané z vnitřku chladničky se přenáší do okolí přes kondenzátor, když se ho dotknete, ucítíte teplo.

Kapalina pak pod vysokým tlakem protéká kapilárou. Na jedné straně je kapalné chladivo pod vysokým tlakem. Na druhé straně je oblast nízkého tlaku (protože kompresor nasává plyn z této strany).

Po průchodu kapaliny kapilárou tlak klesá. V důsledku toho přechází chladivo do plynné fáze.

Když tento studený plyn prochází spirálami (instalovanými uvnitř chladničky), absorbuje teplo, a tím ochladzuje interiér.

Nízkotlaký chladící plyn je pak nasáván zpět do kompresoru a celý cyklus se opakuje, přičemž obsah chladničky je neustále chladný.
