DIY garážová střecha: výpočty a montáž

Zpravidla střecha garáže vyrobeny s jedním nebo dvěma sklony. Výroba šikmé střechy není náročná, vyžaduje méně peněz i času. Sklon střechy garáže obvykle směřuje k zadní stěně. Pokud garáž sousedí s jednou ze stěn jiné budovy, sklon musí být proveden směrem k vnější stěně.

Rozhodněte, pro kolik sjezdovek střecha garáže nutné i ve fázi výstavby stěny. To je způsobeno skutečností, že pod šikmou střechou je jedna stěna postavena výše než druhá a pod sedlovou střechou jsou stěny vyrobeny ve stejné výšce. V závislosti na rozdílu výšky a vzdálenosti mezi stěnami je určen úhel sklonu střechy garáže.

Rozdíl ve výšce stěn garáže se šikmou střechou se vypočítá podle vzorce:

Rozdíl ve výšce stěn = vzdálenost mezi stěnami x tečna úhlu sklonu.

Sedlová střecha pro dvojgaráž.

Tento vzorec je vhodný pro řešení otázky, jak zvýšit střecha garáže, pomocí něj můžete změnit úhel sklonu šikmé střechy. Úhel sklonu se velmi mění od 5 do 60 stupňů. Je třeba si uvědomit, že plochá střecha bude mít zvýšené zatížení v důsledku hromadění srážek a zvýšeného větru. To je důvod, proč ve středním Rusku je vhodné vyrobit střechu se sklonem 15-25 stupňů. V oblastech, kde jsou časté silné srážky v podobě deště nebo sněhu, je doporučený úhel sklonu minimálně 45 stupňů. Tyto skutečnosti je třeba vzít v úvahu i přesto, že čím vyšší úhel sklonu, tím větší bude spotřeba materiál střechy garáže a zvýšit objem práce. Kromě povětrnostních podmínek je pro výpočet úhlu střechy nutné vzít v úvahu typ použitého materiálu střešní krytiny garáže. Minimální úhel sklonu střechy garáže je:

• tašková střecha – 30 stupňů;
• kovové dlaždice – 25 stupňů;
• vlnitý plech – 15 stupňů;
• břidlice – 25 stupňů;
• role střešní krytiny – 5 stupňů.

Sedlová střecha na garáž obvykle nejsou vybírány ani tak z praktických jako z estetických důvodů. Pro stavbu takové střechy je zapotřebí jiný typ krokvového systému. Skládá se z několika stejných rovnoramenných trojúhelníků.

Sedlová střecha pro jednu garáž.

Instalace Mauerlatu, krokvového systému a opláštění.

Nejčastěji se jako mauerlat používají dřevěné trámy. Ke stěnám garáže se připevňují speciálními dlouhými kotevními šrouby. Nahoře je instalován dřevěný krokvový systém.

Doporučení. Pro mauerlat, krokve a opláštění je vhodné zvolit dobře vysušené dřevo. Musí být impregnován speciálními směsmi nebo nátěry, které chrání dřevo před nadměrnou vlhkostí, plísněmi, hmyzem atd.

Pokud jsou stěny garáže umístěny ve vzdálenosti do 4,5 metru, lze krokve připevnit ke stěnám bez dalších podpěr (to platí šikmá střecha garáže). Pokud je vzdálenost mezi stěnami větší, je nutné nainstalovat další podpěry (vzpěry), aby se zabránilo zhroucení střechy z hmotnosti střešního materiálu.

krok za krokem konstrukce střechy garáže je následující:

• rozhodnout o typu střechy a střešního materiálu;
• nosníky se vybírají v souladu s tloušťkou stěny;
• mauerlat je pevně připevněn ke stěnám;
• povrch nosníků krokví je vyrovnán a ošetřen vrstvou hydroizolace (například střešní plsť nebo bitumenové mazivo);
• mauerlat je položen přísně vodorovně;
• na trámech jsou vyznačena místa pro upevnění krokví a pro ně jsou vyříznuta hnízda, která jsou také ošetřena ochrannými prostředky;
• krokve jsou instalovány v připravených hnízdech tak, aby vyčnívaly za Mauerlat asi o 40 cm;

Pro krokve se vybírá vysoce kvalitní suché dřevo:

• krokve jsou upevněny kotvami, speciálními konzolami a silným měděným drátem;
• na krokve je položena vrstva membránové fólie, která působí jako hydroizolační činidlo;
• přes trámy se položí opláštění (řada dřevěných prken, na které je upevněna střešní krytina). Při použití rolovací krytiny je potřeba téměř souvislá vrstva opláštění. Vzdálenost mezi lamelami by neměla být větší než 10 cm U plechových krytin není nutné tak časté laťování, vzdálenost mezi lamelami může být 50 cm.

Doporučení. Membránová fólie by měla být položena volně, bez silného napětí, s přesahem přibližně 20 cm. Okraje hydroizolace jsou upevněny speciální páskou.

Střecha garáže je šikmá, sestavená vlastníma rukama – vynikající volba pro soukromou výstavbu. Je levnější na výrobu než štítový nebo plochý. Konstrukci zvládnou sestavit dva lidé, bez zkušeností a dovedností, za pouhé dva dny. Údržba takového rámu je mnohem jednodušší a je navržen pro delší životnost. Podívejme se na některé konstrukční nuance a podrobný popis, jak postavit šikmou střechu pro garáž.

Vlastnosti výpočtu střechy pro garáž

Navzdory vnější jednoduchosti šikmé střechy pro garáž existuje několik typů designu. V některých případech se taková střecha jeví jako pokračování obytné budovy. Ale nejčastěji je garáž samostatnou budovou.

Někdy dělají jednu střechu pro několik objektů najednou: lázeňský dům, garáž, letní kuchyně. Základem pro instalaci nosníků krokví mohou být stěny různých výšek nebo speciální krabice instalovaná na rovině stejné úrovně.

Hlavním rysem, který odlišuje šikmou střechu od ostatních, je to, že nosníky krokví mají na obou stranách podpěry. Nosné prvky se pokládají na mauerlat nebo rám, jednoduše vrství. Proto se v odborné literatuře nazývají „vrstvené“.

Určení úhlu sklonu

Populární sázková kancelář vydala aplikaci, 1xBet pro Android si můžete oficiálně stáhnout kliknutím na odkaz bez registrace a zcela zdarma.

Při návrhu přístřešky na garáž je důležité zachovat sklon svahu, aby dešťová voda mohla volně stékat k zemi. Proto se nosné stěny vyrábějí v různých úrovních. Na strmost svahu má vliv několik faktorů:

1. Klimatická zóna. V oblastech s malým množstvím srážek a silným větrem stačí udělat sklon 5-7°. A tam, kde je naopak slabý vítr a napadne hodně sněhu, dělají sklon 20-25°. Navíc, pokud zamícháte svahy, pak v prvním případě může být střecha zničena, ve druhém dojde k nadměrnému vynaložení zdrojů.
2. Typ střešní krytiny. Pomocí válcovaných střešních materiálů, například 3vrstvých bitumen-polymerových rolí, se sklon svahu provádí až do 8°. Zvýšením sklonu na 10° lze počet vrstev snížit na dvě. Pomocí vlnité břidlice nebo ocelového plechu se úhel svírá v oblasti 15-20°. Modernější materiály, jako jsou vlnité plechy a plechové tašky, se pokládají na střechu se sklonem 25°.
3. Architektonický návrh lokality. Pro zachování jednotného vzhledu všech budov se doporučuje zachovat úhly střechy přibližně stejné.

Níže uvedená fotografie jasně ukazuje, že sklon střechy lze provést na stěnách stejné úrovně. Za tímto účelem je dokončen speciální nosný rám.

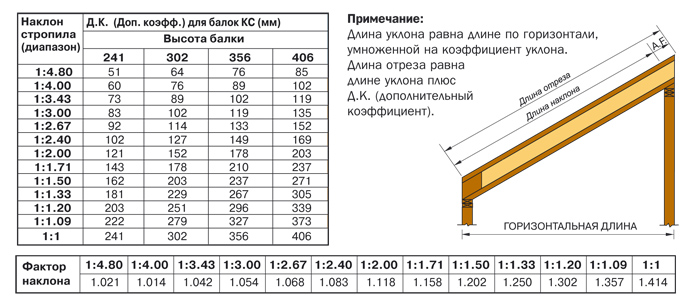

Délka krokví

Rozměry nohy krokve nejsou omezeny vzdáleností mezi opěrnými stěnami. Pro ty, kdo staví garáž, je důležité znát následující požadavky:

• Na garáži vyrobené z kovového rámu by měl být přesah 100-200 mm.
• Pokud se jedná o srub, pak 500-600 mm.
• A u klasických zděných konstrukcí by měl trám vyčnívat o 300-400 mm.

Někdy může architektonický plán vyžadovat větší přesah. Obvykle se provádí k ochraně cesty nebo vchodu před deštěm. V tomto případě budou zapotřebí další podpěry se základem.

Výpočet rámu krokví

Pro začátečníky v designu je nejjednodušší použít stavební kalkulačky a speciální programy na internetu. Stačí zadat základní údaje o garáži se šikmou střechou a výkres bude připraven automaticky. K tomu však stále musíte vypočítat některé ukazatele:

1. jaká je očekávaná hmotnost střešního koláče na ploše 1 m²;
2. pokud je sklon svahu menší než 25 °, nainstalujte souvislé opláštění, musíte vypočítat jeho hmotnost;
3. u vytápěné garáže je důležitá hmotnost izolace;
4. referenční údaje o hmotnosti sněhové pokrývky.

Informace o tloušťce a hmotnosti sněhové pokrývky v zimě najdete v knihovně nebo na internetu. Další možností je kontaktovat místní meteorologickou službu.

Úroveň složitosti systému krokví

Při stavbě střechy garáže vlastníma rukama by měla být síla štíhlé konstrukce dostatečná. Potřeba použití dalších výztužných jednotek je ovlivněna následujícími faktory:

• Nejjednodušší rám je pro garáže s rozpětím do 4,5 metru. Vše, co je potřeba, je položit trámy rovnoběžně se stěnami s Mauerlatem.
• V širších budovách se vzdáleností mezi opěrnými zdmi až 6 metrů se mohou krokve prohýbat. Vzpěry obvykle pomáhají zpevnit systém, na jedné straně jsou připevněny k vysoké části stěny a na druhé ke krokvím.
• Pokud má garáž několik aut a rozpětí dosahuje 6-14 metrů, budou vyžadovány mezilehlé podpěry. Několik vaznic je položeno v určité vzdálenosti od sebe. Mohou spočívat na nosných příčkách uvnitř garáže nebo na sloupech.

Klasická verze instalace šikmé střechy garáže pro jeden osobní automobil předpokládá rozměry 3,5 x 5,2 metru. Takový projekt předpokládá první nebo druhou úroveň složitosti rámu šikmé střechy v závislosti na směru sklonu.

Montáž šikmé střechy na garáž

Po provedení všech výpočtů a nákupu materiálu se může začít stavět. Není těžké vyrobit střechu garáže vlastními rukama, zejména šikmou střechu, postupujte podle sedmi kroků:

1. Na nosné stěny položte vrstvu střešního materiálu, který působí jako hydroizolace. Na ni je položen nosník Mauerlat, jehož minimální průřez je 100×100 mm. Čím větší je sklon, tím větší je požadovaný úsek pro nosník. Pro upevnění použijte kotevní šrouby v krocích po 1-1,5 metru. Při instalaci dbejte na to, aby položený prvek byl vodorovně.
2. Nyní musíte v Mauerlatu vytvořit drážky pro instalaci krokví. Chcete-li to provést, označte upevňovací body tužkou a proveďte řezy. Sledujte úhel řezu, měl by odpovídat sklonu svahu. Udělejte drážku o něco širší, než je tloušťka nosníku, pak bude instalace jednodušší. Vzdálenost mezi krokvemi zvolte v souladu s materiálem střešní krytiny. Pro kovové dlaždice a vlnité plechy stačí 1500 mm a pro keramické dlaždice nebo břidlici – 1000-1200 mm.
3. Dále nainstalujte vnější krokve tak, aby jejich sklon odpovídal návrhovému. Natáhněte provázek podél spodního a horního okraje, aby fungoval jako vodítko. Nainstalujte další nosníky tak, aby přesně lícovaly v konstrukčním úhlu. Pro upevnění na Mauerlat se používají velké hřebíky o délce 12 cm.
4. Pokud je rozpětí příliš velké, vytvořte vzpěry. Zpevní konstrukci a zabrání prohýbání krokví při zatížení sněhem.
5. Tento a následující odstavec platí pro vytápěné garáže. Na spodní stranu krokví připevněte parotěsnou fólii tak, aby se mírně prohýbala. To ochrání materiál před poškozením, pokud se krokve pod zatížením rozjedou. Dále přibijte lišty pro pokládku izolačního materiálu. Při pokládání izolace dbejte na to, aby vzdálenost mezi nosníky a rohoží nebyla větší než 5 mm. Tloušťka izolační vrstvy je 20 cm.
6. Pomocí sešívačky připevněte hydroizolační fólii na krokve nahoře. Rozložte jej ve směru svahu, proveďte překrytí mezi rolemi 10-15 cm Pro spolehlivost spojte každý spoj konstrukční páskou. Poté vlastníma rukama přibijte protimříž na každou nohu krokve. Poskytne dobré větrání, které zachrání rám před zničením.
7. Nyní zbývá pouze vyplnit opláštění, plné nebo volné, v závislosti na zvoleném střešním materiálu. Stačí použít tyče o průřezu 50×50 mm. Nainstalujte vrchní nátěr a šikmá střecha bude hotová.

Tipy pro dokončení práce

Běžná šikmá střecha bez problémů odolá zatížení až 100 kg/m². Pokud si všimnete, že se struktura začala prohýbat, musíte provést další vyztužení.

Parní a hydroizolační vrstvy můžete připevnit nejen stavební sešívačkou. Je povoleno používat speciální hřebíky se širokou hlavou. Udržujte mezeru mezi upevňovacími body v oblasti 15-20 cm. Spodní řada hydroizolace by měla viset 20 cm od okraje svahu.

Lidé často používají okraj hydroizolace a přibíjejí ji latí. Tím je zajištěno, že pod fólii nebude foukat vítr.

Podle těchto jednoduchých kroků si postavíte šikmou střechu garáže vlastníma rukama. Hlavní věcí je neodchýlit se od rady, jinak se může konstrukce na autě zhroutit. Pokud pochybujete o svých vlastních schopnostech, obraťte se na profesionály.
