Jak nakreslit schéma domu?

Pro vytvoření schematického znázornění zařízení plánovaného pro výstavbu jsou zapotřebí následující nástroje:

A) Moderní technologie jsou vítány:

1. Počítač s dobrým grafickým výkonem;
2. Software pro vektorovou a rastrovou grafiku;
3. Stavební inženýrské vzdělání a zkušenosti se softwarem pro vektorovou a rastrovou grafiku;
4. Znalost federálních zákonů v aktuálním okamžiku, v okamžiku zahájení výstavby;
5. SRO

B). Časy před moderní technologií:

1. Tužky různé tvrdosti a ostření;
2. rýsovací prkno;
3. papír Whatman, v závislosti na měřítku výkresu a velikosti oblasti odpovídajícího tvaru;
4. Vyšší nebo střední odborné stavební nebo technické vzdělání;
5. Schopnost vytvářet výkresy;
6. Znalost federálních zákonů v aktuálním okamžiku, v okamžiku zahájení výstavby;
7. SRO.

Nástroje se objevily, nyní se můžete pustit do práce.

K dokončení úkolu bude zákazník potřebovat plán pozemku schválený příslušnými orgány, kde jsou objekty pro plánovanou výstavbu umístěny v souladu s požadavky federálních zákonů o požární bezpečnosti a umístění červených čar.

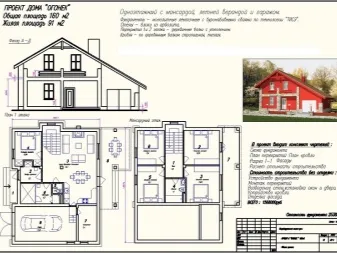

Dále se v rámci přidělených rozměrů pro plánovanou stavbu vypracuje půdorys, pokud je podzemní částí podzemní část, tak 1.NP, 2.NP, typické podlaží.

Fasády plánovaného staveniště jsou postaveny podle odpovídajícího plánu.

Jsou provedeny výklady prostor s uvedením oblastí a účelů přidělených zón v zařízení

Přiložen je i plán střechy.

Pro přehlednost jsou fasády nakreslené tužkou omyty vhodnými barvami s barvami a jsou aplikovány stíny.

Provádí se vektorovými grafickými programy, je také lepší provést probarvení fasád na přání zákazníka v odpovídajících barvách, tzn. pasport fasád.

Před zahájením práce byste měli kontaktovat okresní správu, oddělení architektury, abyste zjistili požadavky na schematické znázornění zařízení plánovaného k výstavbě, protože v různých správních obvodech se mohou požadavky na schémata lišit od obecných požadavků pro všechny federální zákony .

systém vybral tuto odpověď jako nejlepší
komentovat
přidat do oblíbených odkaz děkuji
Kim Čong-un [664 tis.]
2 года назад

V dnešní době, přesněji od roku 2019, se podává pouze ohlášení na stavbu domu, což celé řízení jako celek zjednodušuje.

Jedním z bodů tohoto oznámení je stejný schematický obrázek, který zobrazuje váš (budoucí) dům s odkazem na konkrétní stránku.

Můj názor (to jsme udělali) je lepší nešetřit, ale zapojit do této práce specialisty (katastrální inženýry), výsledek bude 100% zaručen.

Ale pokud chcete dělat všechno sami, můžete použít speciální počítačové programy nebo „nakreslit“ stejný diagram sami. Je důležité vzít v úvahu, že schéma obsahuje nejen výkres, ale také text.

Připravíme čistý list formátu A-3, případně list formátu A-4.

Prodává se speciální inkoust pro kresby, ale je lepší ho použít, pokud jej nemáte (důležitý bod), můžete použít modrý nebo fialový inkoust (důležitý bod).

Všechny nápisy pod schématem jsou provedeny pouze hůlkovým písmem.

Pokud jste udělali chyby, je lepší vše opakovat, nedoporučuji používat korektora.

Pokud se rozhodnete používat počítačové programy, pak nejprve (to je v každém případě) kontaktujete Rosreestr pro polohopisné zaměření vaší lokality a poté si objednáme výkres územního plánu, vše je zdarma, ale budete muset počkat asi měsíc.

Poté musíte naskenovat přijatý dokument, vyříznout požadovanou oblast a možná budete muset zvětšit měřítko.

A pak „nakreslete“ nákres budoucího domu na tento plán a nezapomeňte označit hranice budoucího domu (5 metrů od silnice, 3 metry od sousedního pozemku a ne méně), jeho výšku (počet podlaží, v případě potřeby), oplocení, název ulice atd., stejná osada (název) atd.

A také nezapomeňte uvést datum pod diagramem a také svůj podpis.

Pokud máte zájem o program, ve kterém můžete tento diagram vytvořit, pak je podle mého názoru nejpohodlnější a nejintuitivnější program „AutoCAD“, ačkoli program není zdarma.

Zde je ukázkový diagram

pro lepší pochopení.

A přesto lze plán (schéma) dokonce nakreslit ručně, pokud máte určité dovednosti.

D-Hause > Články > Dekor > Kreslení domu na papír: jak si navrhnout vlastní dům?

1. Trénink
2. Co je třeba zvážit?
3. Základní etapy
4. Představební kolaudace
5. Užitečné tipy

Pro mnoho lidí bude velmi zajímavé a smysluplné naučit se vytvořit plán pro dům. Vyvinout svůj vlastní projekt je obtížná, ale vzrušující činnost. Tím, že budete znát přesný výchozí bod pro tvorbu výkresu a pochopíte, jak jej dokreslit sami, ať už na papíře nebo pomocí počítače, se v mnoha případech obejdete bez odborné pomoci.

Trénink

Začnou pracovat tím, že určí, jaká by měla budova, kterou vytváří, obecně být. Hlavním kritériem je rozhodnutí, zda bude využíván trvale nebo pouze v teplých obdobích roku. Výkresy začínají náčrtky. Poté přejdou k práci na architektonických a inženýrských aspektech projektu. Dalšími kroky jsou vytvoření inženýrsko-technických výkazů a podkladů pro dokončovací fázi prací. Ale to vše má smysl, pouze pokud předem:

• byl proveden geologický průzkum území;
• je zvoleno vhodné měřítko výkresové dokumentace;
• byla určena potřeba suterénu, a je-li posouzena kladně, je mu dána vhodná charakteristika;
• byl vybrán základ a byly určeny typy použitých materiálů;
• bylo rozhodnuto o preferovaném provedení střešní krytiny.

Co je třeba zvážit?

Pouhé rozhodnutí, zda je projekt určen k trvalému bydlení či nikoliv, nestačí. Není těžké se naučit, jak sestavit plány na stavbu domu vlastníma rukama. Je třeba dbát především na funkčnost konceptu. Teprve když dokážete vypracovat plány neméně dobré než plány profesionálních architektů, má smysl pustit se do práce. Zároveň je nevhodné, aby se laici pouštěli do nějakých zvlášť složitých nebo extrémně originálních řešení.

Zvláště sofistikované návrhy stále nemohou být promyšleny do všech detailů přesně. Jejich realizace se ještě více stane nepřekonatelnou překážkou. Nesmíme zapomenout na designové ohledy. Každý dům prostě musí poskytovat nejen pohodlí, ale také estetické potěšení.

Při práci na projektu musíte jasně porozumět odpovědi na 4 hlavní otázky:

• kde přesně stavět;
• kolik lidí bude bydlení využívat a jak;
• jak bude budova vybavena a vytvořena infrastruktura;
• jak vypadá ideální budova venku a uvnitř.

Základní etapy

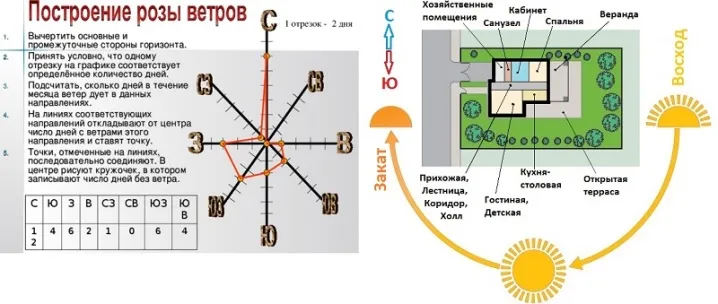

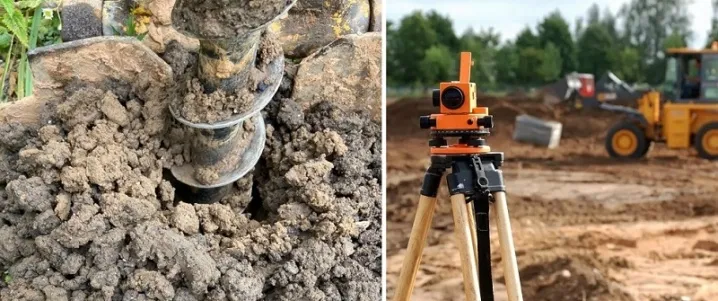

Průzkum oblasti

Začínají odpovědí na první otázku, protože jinak nebude možné navrhnout dům bez znalosti podmínek jeho výstavby a následného provozu. Proto musíte nejprve odpovědět na otázky týkající se:

• obecný charakter území;
• reliéfní prvky;
• vlastnosti půdy a hlubších vrstev;
• hladina podzemní vody.

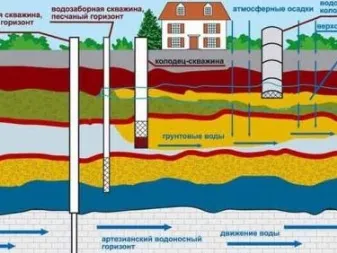

Poslední bod se obvykle studuje na jaře. V tuto chvíli podzemní voda stoupá co nejvýše a lze vyhodnotit kritickou úroveň. Při projektování vlastníma rukama obvykle vycházejí z předchozích údajů o půdní vodě, ale je lepší si objednat další geologický průzkum. To platí zejména v případě, že je zastavěna dříve nevyužívaná lokalita nebo předchozí stavba byla realizována před 30 a více lety (během této doby se mohlo mnohé změnit). Při určování hloubky půdní vody můžete jako vodítko použít vlastní nebo cizí studny. Mnohem správnější je ale použít speciální testovací jamky. Jsou vyrobeny v hloubce přibližně 3 m.

Průtok vody do vrtaných kanálů je nutné sledovat po dobu 3 až 5 dnů. Pokud poté zůstanou suché, nebudou existovat žádná omezení pro typy základů. Vyplatí se také vyjasnit přidělené území a jeho hranice.

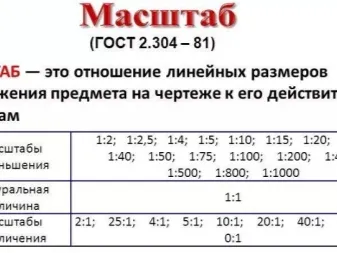

Měřítko

Bez určení rozměrových charakteristik výkresů nebude možné projekt zhotovit vlastními silami, i když rekognoskace místa proběhla bezchybně a vše bylo dohodnuto. Obvykle se snaží nakreslit budovu v poměru 1 ku 1000. To znamená, že 1 m ve skutečnosti přenese čára dlouhá 1 mm. Přesná měření se provádějí pomocí metru a někdy úrovně budovy. Nezapomeňte označit obrysy všech budov, které se na místě nacházejí, spolu s hlavním domem.

V některých případech se používají výkresy v měřítku 1 až 100 nebo 1 až 200 Tyto proporce se používají hlavně pro malé budovy. Umožňují také předat relativně malé detaily. Výkresy 1 až 100 a 1 až 200 jsou vhodné pro plánování:

• fasády;
• střechy;
• nadace;
• suterén;
• samostatná patra;
• podlahy.

Skica fasády

Skicování následuje po určení měřítek; je to nesmírně zajímavé a mnoho lidí si tuto etapu dokonce spojuje s celým návrhem, čímž bagatelizuje význam ostatních etap. Právě v této fázi si již lze graficky (vizuálně) představit podobu budoucí stavby. Kresba se provádí na všech stranách fasád. Získaný výsledek by měl být kombinován s těmi materiály, které se týkají jiných prvků budovy. Přemýšlet o fasádě má smysl, až když je definitivně rozhodnuto o střeše a dalších hlavních prvcích.

Zbývá rozhodnout, jak připravit samotný projekt. Plánování na čtverečkovaném papíře není tak primitivní, jak by se mohlo zdát. Pro osobní použití je stále stejně dobrý jako před desítkami let. Práce na počítači má své opodstatnění, pokud musíte pracovat s velkým množstvím materiálů a sestavovat velké množství dokumentace. A i v tomto případě, se kterým se potýkají především profesionálové, se stále často dělají předběžné náčrty na papír.

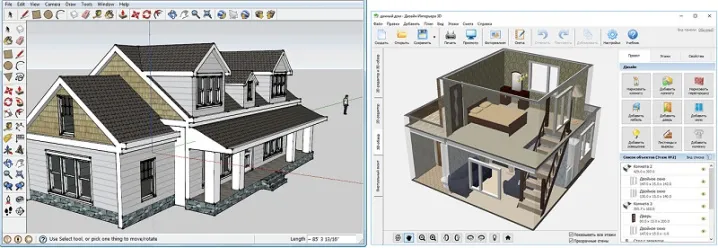

Pokud se přesto rozhodnete sestavit plán na PC, musíte se rozhodnout, v jakém programu bude práce provedena. Nejvhodnější pro soukromé použití:

• „Design interiéru 3D“;
• Sweet Home 3D;
• Sketch Up;
• Plánovač.

Každý z těchto programů má své vlastní jedinečné vlastnosti. První aplikace tedy slibuje přesnou reprodukci obrázků zohledňující skutečné rozměry. Umožňuje vám vzít v úvahu výzdobu interiéru a měnit formáty při ukládání. Sweet Home nabídne katalog nábytku. Sketch Up má mnoho rozvržení a online přístup. Nástroj Floorplanner založený na prohlížeči může importovat výkresy nebo je vytvářet od začátku, přetahovat položky a měnit metody zobrazení.

Domy můžete na svém telefonu navrhovat o něco méně efektivně než na PC nebo na papíře. Toto řešení je samozřejmě vhodné hlavně pro předběžné náčrty, ale přesto by jeho pomoc neměla být ignorována. Do telefonu si můžete nainstalovat:

• PadCAD;
• AutoDeskFormIt;
• Droid Rhino;
• AutoCAD360;
• Hledač slunce;
• Arrette Scale.

Základ a suterén

Při vytváření plánu domu budete muset věnovat pozornost základům domu. Výběr je dán typem půdy a tím, jak hluboko leží půdní voda. Pokud je oblast silně navlhčena, bude muset být opuštěno uspořádání suterénů a soklů. Chcete-li vytvořit vlastní schémata základů, měli byste se rozhodnout o rozměrech stěn a dát je do vztahu se slepou oblastí. Zatížení ze všech prvků umístěných výše jsou brána v úvahu, a proto lze tvorbu výkresů provést pouze po ověřených výpočtech.

Je užitečné kreslit základy a suterény v měřítku 1 až 100 nebo 1 až 400. tloušťka čáry (při kreslení na papír) – 0,5 nebo 0,8 mm. Začínají označením základny nadace a měla by být načrtnuta co nejpečlivěji. V případě potřeby přidejte poznámky pod čarou a vysvětlivky.

Pokud základ obsahuje složité komponenty, jejich měřítko je 1 až 50 nebo dokonce 1 až 25.

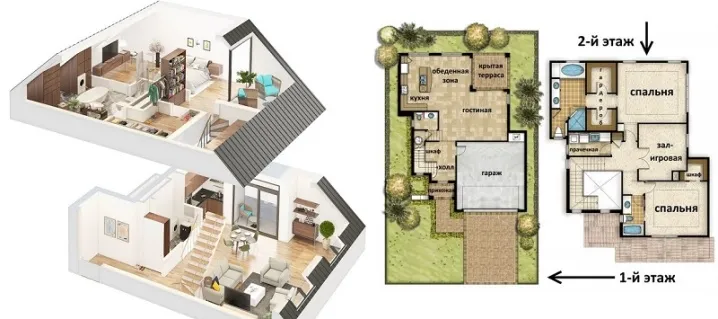

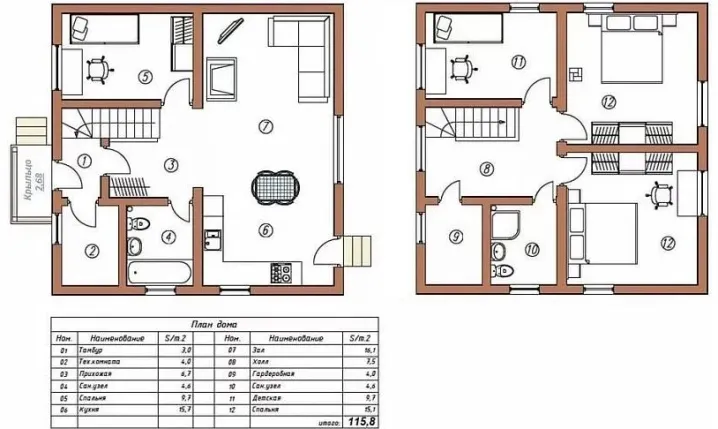

Přízemí

V uspořádání jednopatrových soukromých domů nejsou téměř žádné zvláštní nuance. Tam, stejně jako na prvních patrech vyšších budov, jsou umístěny hlavně:

• kuchyň;
• vestibuly;
• chodby;
• koupelny.

V jednopatrovém obydlí pro celoroční bydlení je nutné zajistit prostor na spaní. Někdy lze kombinovat s jinými místnostmi. Kuchyně a koupelny jsou sblíženy, aby se zjednodušila distribuce komunikací. Správně nakreslit kresbu znamená pokusit se přidělit více prostoru pro obývací pokoj, aby se v něm mohl shromáždit každý. Pokud je výše další patro, měli byste zajistit prostor pro schodiště a halu kolem něj.

Jak přesně zařídit všechny tyto místnosti, jak používat příčky a co přidat, se rozhoduje individuálně.

První patro

Vše je zde ještě jednodušší než v přízemí. Při vytváření mnoha projektů se jednoduše omezují na umístění ložnic, někdy dětských pokojů, nahoře. Nesmíme ale zapomínat, že koupelen by tam mělo být více, alespoň jedna z nich, aby užívání domu bylo pohodlnější. Sanitární jednotka je vytvořena přesně nad podobnou místností níže. Abyste vše udělali správně, musíte také vzít v úvahu umístění dveří, úhly stropu a stěn, umístění oken a také organizaci chodeb.

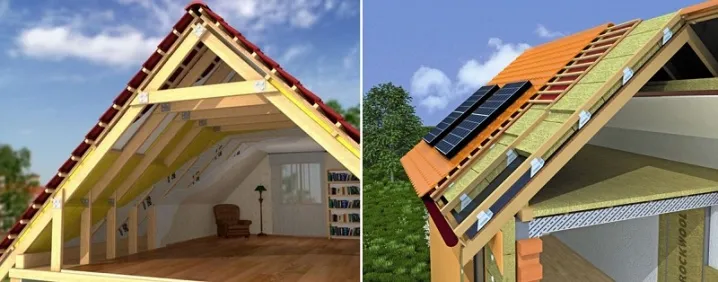

Střecha a podkroví

Na plánech domů by tyto prvky měly být navrženy neméně pečlivě než hlavní obytné místnosti nebo suterény. Je lepší zdržet se navrhování střechy s velmi složitým tvarem. Nejde jen o to, že to není jednoduché spočítat a nakreslit. Tato konfigurace je vždy náročná na konstrukci a vytváří další problémy během provozu, a proto se i profesionální architekti snaží zaměřit na konvenční možnosti. Pokud se rozhodnete zařídit podkroví, musíte se rozhodnout, zda zabere celé patro nebo jen jeho část.

Podkroví přesahující stěny vyžaduje další podpěry. Střechu je lepší udělat nad štítem podkroví, aby bylo uvnitř více volného prostoru. Mimochodem, toto řešení je také užitečné bez ohledu na obytná podkroví, pokud pravděpodobně napadne velké množství sněhu.

Stojí za to věnovat pozornost všem krokvím a dalším prvkům. Tím, že jste při jejich zpracování alespoň něco vynechali, v popisu uzlů rozhraní, toho můžete velmi litovat.

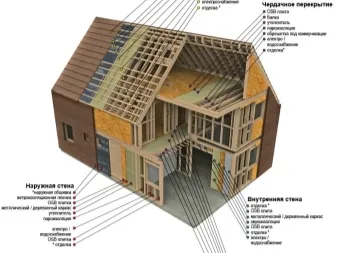

Tepelná izolace

Při přípravě výkresu domu by každý začátečník měl ukázat izolaci a opatření, která ušetří teplo. Mělo by být vyznačeno, jaká tloušťka izolace je položena v konkrétních stěnách, střešních koláčích nebo základových částech. Dalším opatřením pro zachování tepla by bylo přesunout nevytápěné místnosti na severní stranu. Tepelná ochrana je instalována jak uvnitř budovy, tak mimo ni, tedy venku. Obě možnosti mají výhody i nevýhody.

Je velmi důležité si v diagramu poznamenat, jaký typ a kategorie tepelně izolačního materiálu se používá. Jinak může dojít k chybám a nedorozuměním. Plány by měly zahrnovat tepelnou ochranu stropů. To je zvláště důležité, pokud je přímo nahoře střecha nebo nevytápěná půda. Ale neměli byste se zastavit ani u tepelné izolace – před zahájením výstavby je třeba odsouhlasit všechna rozhodnutí.

Představební kolaudace

Ani kvalifikovaní architekti nemohou vždy připravit projekt tak, aby byl schválen napoprvé. Neprofesionálové by o to více měli počítat s tím, že je bude upozorňovat na různé chyby a nedostatky. Kromě samotných architektonických a inženýrských částí projektu se budou muset příslušné orgány dohodnout také na:

• rozvody vody;
• rozvod plynu;
• přípojka elektřiny;
• elektroinstalace vodičů a slaboproudých kabelů;
• topení;
• kanalizační sítě na pozemku i v domě.

Pokud se dům nachází v obydlené oblasti a ne ve speciálně určené chatové komunitě, v družstvu dacha nebo samostatně, pak bude muset být koordinován i architektonický návrh. Pozornost je třeba věnovat i červeným čarám. Projekt, i když je dům umístěn odděleně od jiného bydlení, nemůže porušovat:

• pásmo ochrany vod;
• chráněná území;
• přednosti železnic a silnic;
• přednost v jízdě pro elektrická vedení a potrubí;
• práva jiných osob a organizací vlastnících pozemky;
• hygienické a požární bezpečnostní normy;
• standardní úrovně oslunění ostatních budov;
• omezení typů využití půdy.

Je zřejmé, že v takových podmínkách může být i zcela nezávislý projekt schválen pouze s aktivními konzultacemi s právníky a zkušenými stavebníky. Na základě výsledků polohopisného průzkumu je vypracován pasport stavby objektu. Poté jsou nápravy odvezeny do dokumentu poskytnutého správou. Pokud je plocha budovy 500 mXNUMX. m a výše, budete muset obdržet „architektonický a plánovací úkol“. Obsahuje prohlášení o regulačních požadavcích a popis konstrukce za zvláštních podmínek.

Užitečné tipy

Ale kromě popisu všech fází procesu návrhu a schválení dokumentace stojí za to věnovat pozornost některým dalším nuancím. Realizace samostatných architektonických záměrů je tedy možná pouze na zcela rovných plochách. Jakékoli svahy, rokle a dokonce i jednoduše nestabilní půdy vyžadují zapojení profesionálů. Okna směřují pokud možno na jižní a západní stranu, protože i na jihu Ruské federace je vzácnost trpět horkem, ale všude je příjemné užívat si východy a západy slunce. Ale sotva byste měli používat profesionální designové programy: není vždy možné jim porozumět.

Kromě programů se počítá i s rozložením prostor. Pokud je podsklepený, přesouvají se tam kotelny a další technické místnosti. Ložnice jsou umístěny tak, aby na ně ráno dopadalo méně slunečního světla. Obývací pokoje jsou od vchodu odsunuty a kuchyně a obývací pokoje jsou naopak umístěny blíže k němu. Pokud plánujete uspořádat dětský pokoj v domě, musí být umístěn na slunné straně. Verandy nebo terasy musí být velikostně proporcionální k hlavní části budovy a odpovídat jejímu stylovému řešení.

V malých domech jakéhokoli stylu je lepší používat vodu spíše než vzduchové vytápění. Existuje několik dalších jemností, které bude opět třeba vzít v úvahu:

• pro úsporu místa stojí za to poskytnout výklenky pro vestavěný nábytek;
• na plánu velkých místností a ateliérových domů jsou vyznačeny použité územní prostředky;
• Kanceláře, stejně jako ložnice, jsou nejlépe umístěny na rohu nejdále od vchodu;
• čím menší chodby, tím lépe;
• dobrý plán zahrnuje každý hlavní oddíl;
• je užitečné poskytnout další vchod, nebo ještě lépe dva;
• plynová kotelna je vybavena odděleně od ostatních místností a vybavena okny a větráním v souladu s normami;
• v každém domě je užitečné pokusit se zvýraznit šatnu v ložnici nebo samostatné místnosti;
• čtvercový tvar každé místnosti je ideální a čtyřúhelník je zlý;
• musíte udržovat rovnováhu mezi aktivním slunečním zářením panoramatickými okny a tepelnými ztrátami;
• Pokud je to možné, každá místnost by měla mít 2 nebo více oken (ale neměla by být „mělká“).

Jaký druh domu lze postavit na 4 akrech?

Na pozemku o rozloze 4 akrů si můžete postavit dům různých velikostí a konfigurací, podle požadavků a přání majitele pozemku. Pro stanovení konkrétní varianty je nutné vzít v úvahu faktory jako povolená zástavba v daném území, dostupnost komunikací, celkové rozměry lokality atd.

Obecně lze říci, že na pozemku o rozloze 4 akrů můžete postavit dům o rozloze 80 až 200 metrů čtverečních na jednom nebo více podlažích. Je také důležité vzít v úvahu umístění místa, jeho tvar a další vlastnosti, aby bylo možné vybrat nejoptimálnější variantu projektu.

Kromě toho stojí za zvážení, že lokalita může vyžadovat také organizaci příjezdových komunikací, parkování, terénní úpravy atd., což může také ovlivnit výběr projektu a cenu stavby.
