Jak správně zkontrolovat a vyměnit snímač vačkového hřídele v autě – pokyny krok za krokem pro majitele automobilů

Moderní automobil je vybaven mnoha senzory, které jsou navrženy tak, aby monitorovaly provoz všech jeho systémů, zejména pohonné jednotky. ECS v něm tedy nutně funguje v tandemu s takovými zařízeními. Provozuschopnost takového sledovacího prvku, jako je snímač polohy vačkového hřídele, je klíčem ke stabilnímu provozu motoru. Promluvme si podrobněji o významu tohoto detailu a také o tom, jak správně nahradit DFRP.

Jak vypadá?

Nejprve pár slov o tom, co je snímač vačkového hřídele nebo zkráceně snímač vačkového hřídele. Jeho design je velmi jednoduchý: skládá se z magnetu zapouzdřeného v plastovém pouzdře. Snímač vačkového hřídele je připojen k rozpoznávacímu systému a pulzní signál je přenášen uzavřením zubu. Díky tomu je zajištěno včasné vstřikování paliva a zapálení směsi.

Význam senzoru

Toto zařízení je instalováno na všech motorech s elektronickým systémem přívodu paliva. Nejenže čte informace. Bez jeho správné činnosti se vůz nepohne (to platí pro starší vozy). Je zřejmé, jak důležitý je tento zdánlivě téměř neviditelný detail. Roli senzoru nelze podcenit, protože vysílá signály do palubního počítače o nutnosti přivádět a zapalovat palivovou směs. Díky souhře mezi ECU a snímačem je časování jiskry u zapalovacích svíček a časování vstřiku paliva u vstřikovačů velmi přesné. Pro každý válec se tedy otevírá pouze jeden vstřikovač.

Princip činnosti zařízení je následující: řídí polohu vačkového hřídele v určitém časovém okamžiku v souladu s umístěním klikového hřídele. Signál je odeslán do palubního počítače, který na základě informací o poloze válců a stavu pístu řídí přívod paliva, vypouštění výfukových plynů a zapalování hořlavé směsi v prostoru motoru. . Pokud dojde k poruše snímače, bude po každé otáčkě vydán vstřik nikoli vačkového hřídele, ale klikového hřídele, který se otáčí 2krát rychleji.

Problémy s DVRP

Jaké jsou známky selhání tohoto zařízení? Podívejme se na ně podrobněji:

• Především je to vyjádřeno mírným překročením spotřeby paliva, ke kterému dochází v důsledku toho, že řídicí jednotka přepne mechanismus distribuce plynu do rezervního režimu, což znamená, že palivo začíná být dodáváno do všech válců současně. Spotřeba paliva v moderních palubních systémech se zobrazuje pomocí speciálního ukazatele.
• Je pozorováno zvýšení provozní teploty motoru. Přehřátí motoru může vést k vysokým nákladům na opravu, pokud se porouchá.

To jsou dva hlavní znaky, které jasně naznačují problém se snímačem. Diagnostika tohoto zařízení se však provádí pomocí osciloskopu nebo jiného zařízení k tomu určeného.

V případě poruchy zařízení může elektronika generovat určité kódy, což jistě usnadňuje odhalení problému. Pokud senzor selže, v moderních autech bude možné jezdit v nouzovém režimu, ale zároveň se mírně zvýší spotřeba paliva a sníží se i výkon motoru.

diagnostika

Abyste mohli nezávisle diagnostikovat poruchu, musíte nejprve určit umístění zařízení. Snímač polohy vačkového hřídele je obvykle umístěn na stejném místě jako rozvodový řetěz. Může mít i nestandardní umístění. Pro snazší nalezení je třeba nahlédnout do provozní knihy vozidla. Například u některých modelů automobilů může být nainstalováno ne jedno zařízení, ale několik.

Poruchy snímače vačkového hřídele lze detekovat nezávisle, bez kontaktování specializovaných služeb. Složitost tohoto postupu však závisí na značce vozu. Například to bude jednodušší na domácích autech. K tomu potřebujeme voltmetr – měřící přístroj pro zjišťování napětí v elektrických obvodech. S jeho pomocí bude nutné zkontrolovat napětí celého elektrického obvodu, ale i jednotlivých vodičů, které jdou ke snímači. Nejprve odpojte vodiče a poté otočte klíčkem zapalování, abyste obvod dokončili. Pokud na kontaktech není žádné napětí, je problém v elektrickém obvodu nebo na koncích vodičů. Je-li přítomno napětí, provedeme následující akce: hodíme jeden vodič voltmetru k signálnímu kontaktu DPRV a druhý k jeho napájení a poté jej roztáčíme startérem. Pokud na zařízení nejsou žádné změny, vyměňte snímač za nový, příčina problému spočívá právě v něm.

Je třeba poznamenat, že pokud má auto benzínový motor, pak výměna snímače obvykle nezpůsobí žádné problémy. Pokud však máte dieselovou jednotku nebo řídicí jednotku rozdělení fází, pak by bylo v tomto případě nejlepší kontaktovat odborníka.

Můžete také zkontrolovat pomocí multimetru. Zapneme jej v režimu voltmetru. Senzor má obvykle tři vodiče. Vstupní napětí musí být alespoň 12 voltů. Abychom byli přesnější, výkon na kontaktech při měření by měl ukazovat následující hodnoty: na prvním – 12 V, na zbývajícím – 0 V. Odpojte všechny vodiče od snímače a připojte je k výstupním kanálům měřicího zařízení . Stiskněte režim „odpor“ a poté jej pomocí kovového předmětu, jako je šroubovák, přibližte k senzoru. Porucha posledně jmenovaného bude indikována skutečností, že čísla na indikátoru zůstanou nezměněna.

Výměna snímače vačkového hřídele

Pokud DPRV nefunguje správně, je nutné jej vyměnit a můžete to udělat sami. I když senzor funguje správně, odborníci doporučují jeho výměnu po 5 letech nebo 100 000 km. Ne vždy to ale znamená, že je nutné snímač vyměnit. Řekněme, že problémy v ní nastávají v důsledku znečištění nebo nesprávného nastavení mezery. Poté se musí nejprve vyčistit. Pokud to nepomůže, je třeba nainstalovat nový senzor. Musíte také zkontrolovat kontakty svorkovnice. Pokud jsou zoxidované, může to také způsobit poruchu senzoru.

Aby byla výměna DPRV úspěšná, je nutný osciloskop, pomocí kterého lze zjistit stabilitu dat snímaných snímačem při různých otáčkách motoru. Je to dobré znamení, pokud zařízení kreslí rovné čáry bez mezer. Nejprve zkontrolujte snímač, zda není poškozený, otestujte elektrický obvod, abyste se ujistili, že jsou konektory správně připojeny a zda nejsou přerušené. Odšroubujeme přídržný šroub, sejmeme svorku ze snímače a vyjmeme ji z objímky. Je nutné zkontrolovat neporušenost zubů na kotouči vačkového hřídele.

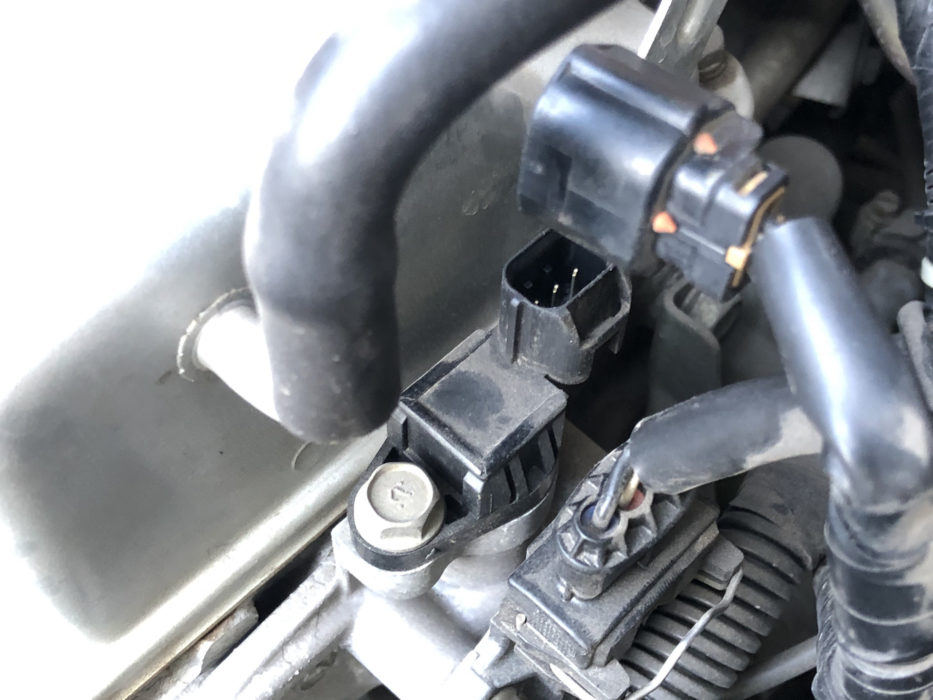

Chcete-li resetovat chybu, musíte resetovat hmotnost z baterie. Blok s vodiči je odpojen od DPRV. Pomocí 10mm klíče odšroubujte šroub, který drží snímač. Po vyjmutí zařízení je třeba nanést tenkou vrstvu tmelu na spojení snímače a motoru. Pomocí šroubu zajistěte nový prvek na místě. V případě potřeby vyčistěte blok pomocí vodičů a připojte jej k senzoru. Zkontrolujte stav O-kroužku a v případě potřeby jej vyměňte. Po připojení pólu baterie nastartujte motor.

Snímač vačkového hřídele VAZ má podobnou konstrukci a elektromagnetické vlastnosti jako snímač instalovaný na zahraničních automobilech. Při výměně na automobilech zahraniční výroby můžete použít ruské DPRV, které jsou vhodné velikosti.

Závěr

Snímač vačkového hřídele je jednou z klíčových součástí moderního automobilu. Pokud zařízení přestane fungovat, vstřikování probíhá v párech paralelně, nikoli ve fázích. Bez DVRP bude spouštění motoru obtížnější. Také jeho absence ovlivní spotřebu paliva. A u některých modelů se motor bez snímače vačkového hřídele vůbec nespustí. Můžete jej vyměnit sami, ale je důležité si uvědomit, že k tomu musíte dodržovat určitá pravidla, o kterých jsme hovořili v tomto článku.

Moderní automobil je vybaven mnoha senzory, které jsou navrženy tak, aby monitorovaly provoz všech jeho systémů, zejména pohonné jednotky. ECS v něm tedy nutně funguje v tandemu s takovými zařízeními. Provozuschopnost takového sledovacího prvku, jako je snímač polohy vačkového hřídele, je klíčem ke stabilnímu provozu motoru. Promluvme si podrobněji o významu tohoto detailu a také o tom, jak správně nahradit DFRP.

Jak vypadá?

Nejprve pár slov o tom, co je snímač vačkového hřídele nebo zkráceně snímač vačkového hřídele. Jeho design je velmi jednoduchý: skládá se z magnetu zapouzdřeného v plastovém pouzdře. Snímač vačkového hřídele je připojen k rozpoznávacímu systému a pulzní signál je přenášen uzavřením zubu. Díky tomu je zajištěno včasné vstřikování paliva a zapálení směsi.

Význam senzoru

Toto zařízení je instalováno na všech motorech s elektronickým systémem přívodu paliva. Nejenže čte informace. Bez jeho správné činnosti se vůz nepohne (to platí pro starší vozy). Je zřejmé, jak důležitý je tento zdánlivě téměř neviditelný detail.

Roli senzoru nelze podcenit, protože vysílá signály do palubního počítače o nutnosti přivádět a zapalovat palivovou směs. Díky souhře mezi ECU a snímačem je časování jiskry u zapalovacích svíček a časování vstřiku paliva u vstřikovačů velmi přesné. Pro každý válec se tedy otevírá pouze jeden vstřikovač.

Princip činnosti zařízení je následující: řídí polohu vačkového hřídele v určitém časovém okamžiku v souladu s umístěním klikového hřídele. Signál je odeslán do palubního počítače, který na základě informací o poloze válců a stavu pístu řídí přívod paliva, vypouštění výfukových plynů a zapalování hořlavé směsi v prostoru motoru. .

Pokud dojde k poruše snímače, bude po každé otáčkě vydán vstřik nikoli vačkového hřídele, ale klikového hřídele, který se otáčí 2krát rychleji.

Problémy s DVRP

Jaké jsou známky selhání tohoto zařízení? Podívejme se na ně podrobněji:

• Především je to vyjádřeno mírným překročením spotřeby paliva, ke kterému dochází v důsledku toho, že řídicí jednotka přepne mechanismus distribuce plynu do rezervního režimu, což znamená, že palivo začíná být dodáváno do všech válců současně. Spotřeba paliva v moderních palubních systémech se zobrazuje pomocí speciálního ukazatele.
• Je pozorováno zvýšení provozní teploty motoru. Přehřátí motoru může vést k vysokým nákladům na opravu, pokud se porouchá.

To jsou dva hlavní znaky, které jasně naznačují problém se snímačem. Diagnostika tohoto zařízení se však provádí pomocí osciloskopu nebo jiného zařízení k tomu určeného.

V případě poruchy zařízení může elektronika generovat určité kódy, což jistě usnadňuje odhalení problému. Pokud senzor selže, v moderních autech bude možné jezdit v nouzovém režimu, ale zároveň se mírně zvýší spotřeba paliva a sníží se i výkon motoru.

diagnostika

Abyste mohli nezávisle diagnostikovat poruchu, musíte nejprve určit umístění zařízení. Snímač polohy vačkového hřídele je obvykle umístěn na stejném místě jako rozvodový řetěz. Může mít i nestandardní umístění. Pro snazší nalezení je třeba nahlédnout do provozní knihy vozidla. Například u některých modelů automobilů může být nainstalováno ne jedno zařízení, ale několik.

Poruchy snímače vačkového hřídele lze detekovat nezávisle, bez kontaktování specializovaných služeb. Složitost tohoto postupu však závisí na značce vozu. Například to bude jednodušší na domácích autech. K tomu potřebujeme voltmetr – měřící přístroj pro zjišťování napětí v elektrických obvodech. S jeho pomocí bude nutné zkontrolovat napětí celého elektrického obvodu, ale i jednotlivých vodičů, které jdou ke snímači. Nejprve odpojte vodiče a poté otočte klíčkem zapalování, abyste obvod dokončili.

Pokud na kontaktech není žádné napětí, je problém v elektrickém obvodu nebo na koncích vodičů. Je-li přítomno napětí, provedeme následující akce: hodíme jeden vodič voltmetru k signálnímu kontaktu DPRV a druhý k jeho napájení a poté jej roztáčíme startérem. Pokud na zařízení nejsou žádné změny, vyměňte snímač za nový, příčina problému spočívá právě v něm.

Je třeba poznamenat, že pokud má auto benzínový motor, pak výměna snímače obvykle nezpůsobí žádné problémy. Pokud však máte dieselovou jednotku nebo řídicí jednotku rozdělení fází, pak by bylo v tomto případě nejlepší kontaktovat odborníka.

Můžete také zkontrolovat pomocí multimetru. Zapneme jej v režimu voltmetru. Senzor má obvykle tři vodiče. Vstupní napětí musí být alespoň 12 voltů. Přesněji řečeno, výkon na kontaktech při měření by měl ukazovat následující hodnoty: na prvním – 12 V, na zbytku – 0 V.

Odpojte všechny vodiče od snímače a připojte je k výstupním kanálům měřicího zařízení. Stiskněte režim „odpor“ a poté jej pomocí kovového předmětu, jako je šroubovák, přibližte k senzoru. Porucha posledně jmenovaného bude indikována skutečností, že čísla na indikátoru zůstanou nezměněna.

Výměna snímače vačkového hřídele

Pokud DPRV nefunguje správně, je nutné jej vyměnit a můžete to udělat sami. I když senzor funguje správně, odborníci doporučují jeho výměnu po 5 letech nebo 100 000 km. Ne vždy to ale znamená, že je nutné snímač vyměnit. Řekněme, že problémy v ní nastávají v důsledku znečištění nebo nesprávného nastavení mezery. Poté se musí nejprve vyčistit. Pokud to nepomůže, je třeba nainstalovat nový senzor. Musíte také zkontrolovat kontakty svorkovnice. Pokud jsou zoxidované, může to také způsobit poruchu senzoru.

Aby byla výměna DPRV úspěšná, je nutný osciloskop, pomocí kterého lze zjistit stabilitu dat snímaných snímačem při různých otáčkách motoru. Je to dobré znamení, pokud zařízení kreslí rovné čáry bez mezer. Nejprve zkontrolujte snímač, zda není poškozený, otestujte elektrický obvod, abyste se ujistili, že jsou konektory správně připojeny a zda nejsou přerušené. Odšroubujeme přídržný šroub, sejmeme svorku ze snímače a vyjmeme ji z objímky. Je nutné zkontrolovat neporušenost zubů na kotouči vačkového hřídele.

Chcete-li resetovat chybu, musíte resetovat hmotnost z baterie. Blok s vodiči je odpojen od DPRV. Pomocí 10mm klíče odšroubujte šroub, který drží snímač. Po vyjmutí zařízení je třeba nanést tenkou vrstvu tmelu na spojení snímače a motoru. Pomocí šroubu zajistěte nový prvek na místě. V případě potřeby vyčistěte blok pomocí vodičů a připojte jej k senzoru. Zkontrolujte stav O-kroužku a v případě potřeby jej vyměňte. Po připojení pólu baterie nastartujte motor.

Snímač vačkového hřídele VAZ má podobnou konstrukci a elektromagnetické vlastnosti jako snímač instalovaný na zahraničních automobilech. Při výměně na automobilech zahraniční výroby můžete použít ruské DPRV, které jsou vhodné velikosti.

Závěr

Snímač vačkového hřídele je jednou z klíčových součástí moderního automobilu. Pokud zařízení přestane fungovat, vstřikování probíhá v párech paralelně, nikoli ve fázích. Bez DVRP bude spouštění motoru obtížnější. Také jeho absence ovlivní spotřebu paliva. A u některých modelů se motor bez snímače vačkového hřídele vůbec nespustí.
