Jak připojit varnou desku k třífázové síti?
Při nákupu nového zařízení málokdo kouká na požadavky na výkon, ale marně. Ve starých domech se při instalaci výkonného zařízení vyskytují problémy: může být nutné spustit samostatnou linku. Takže připojení varné desky pro zachování záruky vyžaduje splnění všech požadavků PUE. To znamená, že potřebujete vyhrazenou linku s odpovídajícím průřezem vodiče, s nainstalovaným jističem na lince. Toto vedení může být zakončeno speciální zásuvkou nebo třeba svorkovnicí. Pokud je instalována zásuvka, pak by měl kabel z varné desky končit zástrčkou při instalaci svorkovnice, konce vodičů jsou zakončeny svorkami, které lze pocínovat a svinout do prstence;
Pojďme zjistit, jak připojit varnou desku
Schémata připojení varné desky
Téměř všechny nové modely varných desek evropské výroby lze připojit k sítím s různým počtem fází. V naší zemi existují dva standardy: jednofázové 220 V a třífázové 380 V. V některých domech přichází 220 V se dvěma fázemi. Pokud mluvíme o počtu a barvách drátů, mohlo by to být:
- Jednofázová síť 220V.
- Dva vodiče. Nachází se ve starých domech. V tomto případě jsou vodiče obvykle stejné barvy. Fázi najdete pomocí sondy (šroubováku s LED) nebo testeru. Je jednodušší pracovat se sondou: pokud se LED rozsvítí, když se sonda dotkne části pod proudem, jedná se o fázi, pokud ne, je nulová (nula).
- Tři dráty. Nejčastěji jsou dráty barevné. Červená nebo hnědá je fáze, modrá nebo azurová je nula (neutrální), žlutozelená je zem. Pokud jsou vodiče stejné, fáze je nalezena pomocí sondy a pro určení neutrálu budete muset hledat multimetr nebo tester.
Připojení k jednofázové síti
Nejvíce otázek vzniká, pokud potřebujete připojit elektrickou varnou desku k síti 220 V Nejčastěji má panel 6 svorek: tři fáze – L1, L2, L3, dva nuly (nula) N1 a N2 a uzemnění PE a v. v bytě jsou pouze tři nebo dokonce dva dráty (ve starých domech). To není děsivé – musíte nainstalovat propojky, ale nejprve hledáme, kde jsou umístěny terminály. Nad povrchem může vyčnívat malá zdířka s přívody, nebo může být zapuštěná, abychom se dostali k vodičům, na zadní straně najdeme malou krytku. Může být kovový nebo plastový, připevněný k tělu šrouby nebo zacvaknutý na místo. Sundáme to. Uvnitř je svorkovnice se šesti kontakty. Pokud jsou v bytě tři vodiče, jsou kontakty na varné desce kombinovány:
- tři fázové vodiče dohromady (L1, L2, L3);
- dva neutrály N1 a N2;
- Zemnící (zelený) vodič se připojuje k zemi.
Pokud bylo zařízení zakoupeno v obchodě, mělo by být dodáváno s nainstalovanými propojkami, které spojují všechny uvedené vodiče. Vodiče napájecího kabelu jsou v tomto případě připojeny ke každé skupině kontaktů: jeden k fázi, jeden k neutrálu a žlutozelený k zemi.
Připojení varné desky k elektrické síti: takto by měly být propojky pro jednofázovou síť 220 V
Pokud se propojky někde ztratily, můžete je vyrobit z měděného drátu o průřezu jádra 6 mm2 Pro pohodlnější zapojení použijte očka – vidlice nebo kroužky, podle toho, co je pro vás výhodnější. Je vhodnější upnout do nich vícežilové dráty a je snazší ohýbat kroužky z jednoho jádra.
Očka izolovaná mědí
Se třemi vodiči v síti 220 V bude připojení varné desky vypadat jako na fotografii níže. Vezměte prosím na vědomí: „zemnící“ vodič je připojen k hornímu kontaktu zásuvky, fáze může být vpravo nebo vlevo – není to tak důležité, ale vodiče v zásuvce by měly být vedeny přesně stejným způsobem. Nesmíš dělat chyby.
Schéma zapojení varné desky do jednofázové sítě
Pokud z měřiče vycházejí pouze dva vodiče, můžete to provést dvěma způsoby:
- vytvořte samostatnou zemnící smyčku
- Vůbec nepoužívejte „zemní“ výstup.
Instalace zemnící smyčky je nezbytná, pokud chcete zachovat záruku: pokud je připojena bez uzemnění, je neplatná.
Jak připojit varnou desku 4 vodiče
Mnoho modelů Electrolux (Electrolux) a Zanussi (Zanussi) je dodáváno s instalovaným kabelem. Vypadá to dobře, ale má to čtyři vodiče: neutrální, zemnící a dva fázové vodiče (černý a hnědý). Pokud jsou v bytě tři, není jasné, které a kam je umístit: připojení čtyřvodičového drátu z varné desky má své vlastní nuance.

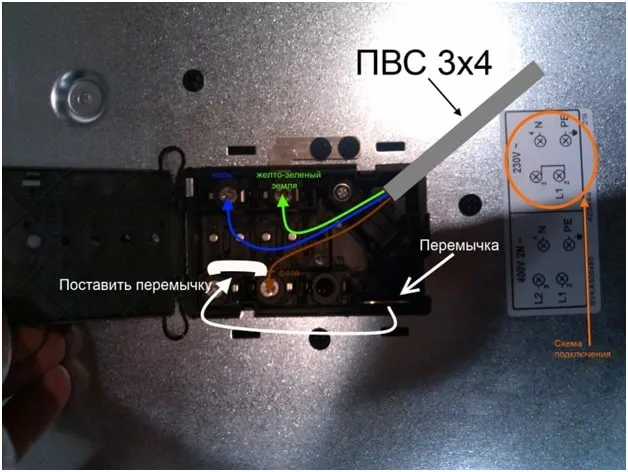

Jak se připojit, pokud z varné desky jdou 4 vodiče, ale v zásuvce jsou tři
V tomto případě se také dostanete k umístění svorek na zadní straně pouzdra. Kryt v těchto modelech je plastový a ne se šrouby, ale se sponami. Stačí to vypáčit šroubovákem.
Po otevření krabice vyhledejte „zemní“ východ (žlutozelený). Nedaleko ní leží propojka pro dva vchody. Vezměte to a spojte dva fázové výstupy – L1 a L2 (černé a hnědé vodiče jsou připojeny). Jednoduše trochu povolte kontakty (otočením šroubů šroubovákem), vložte propojku a poté kontakty utáhněte. Vše ostatní je beze změny. V budoucnu při zapojování zástrčky používejte pouze hnědý vodič a černý vodič dobře izolujte (nejlépe smršťovací bužírkou).
Připojení varné desky k třífázové síti 380 V
Pro připojení varné desky do 3-fázové sítě potřebujete kabel z pěti měděných vodičů o průřezu 2,5mm 2. Jednožilový nebo vícežilový – volitelně.
V tomto případě je potřeba propojka pouze na dvou nulových vodičích – N1 a N2 (u některých modelů je pouze digitální označení, jsou zde kombinovány výstupy 4 a 5). Na fázových vodičích není třeba nic měnit: ke každé fázi je připojen jeden z fázových vodičů.
Kabel pro připojení varné desky do třífázové sítě
Kabel může mít stejnou barvu jako na fotografii, nebo možná jinou. Podle druhého standardu mají fáze barvy: červená, žlutá, zelená. To není tak důležité. Mnohem důležitější je správně připojit všechny vodiče k zástrčce a také je nezaměnit ve vývodu.
Jak připojit zástrčku k varné desce 380V
Vezměte prosím na vědomí, že v tomto případě je nulový vodič připojen nahoře, zem dole a fázové vodiče uprostřed. Stejný postup by měl být opakován na výstupu.
Pokud ze zařízení pochází šňůra se 4 vodiči, jedna z fází na zástrčce se jednoduše nepoužívá. Nezáleží na tom, který z nich, prostě nepoužívejte stejný výstup v zásuvce.
220 V dvoufázový
Pokud z bytu i z panelu jdou čtyři dráty, je vše jednoduché. Slaďte odpovídající barvy. Obvykle nejsou žádné nesrovnalosti: fáze jsou černé a hnědé, nula je modrá, zem je žlutozelená. Potíže nastávají, pokud je k dispozici šest výstupů nebo kabel má pět drátů.
Jak asi tušíte, spojují se dvě fáze. Spojení dvou neutrálů (pokud existuje) zůstává v platnosti. Vše ostatní je připojeno k odpovídajícím kolíkům zástrčky.
Připojení k dvoufázové síti
Umístění je podobné: neutrální nahoře, zem dole, uprostřed fáze. Nezapomeňte, který z fázových výstupů máte prázdný, abyste to nezopakovali.
Výběr kabelů a jističů
Jak jste již pochopili, budete muset položit samostatnou linku od štítu k varné desce. S největší pravděpodobností jej položíte tajně, do krabice, vlnité hadice nebo drážky. V tomto případě lze použít pouze měděný kabel:
- pro jednofázovou síť s výkonem elektrických zařízení od 5,5 kW do 7,7 kW kabel o průřezu žil 6 mm 2 (VVG 3*6 nebo PVS 3*6);
- pro třífázový výkon do 16,4 kW stačí 5 * 2,5 mm 2 (KuVV 5 * 2,5 nebo KuGVV 5 * 2,5);
Po opuštění měřiče je třeba nainstalovat stroj. Tento požadavek je povinný. Existují také doporučení – pro ochranu zařízení a zajištění správné bezpečnosti nainstalujte RCD (zařízení na zbytkový proud). Tato kombinace umožňuje vypnout napájení nejen v případě přetížení (stroj je spuštěn), ale také v případě problémů s izolací (spouští se RCD). RCD není nejlevnější záležitost, ale varná deska je nesrovnatelně dražší, takže je lepší nešetřit.

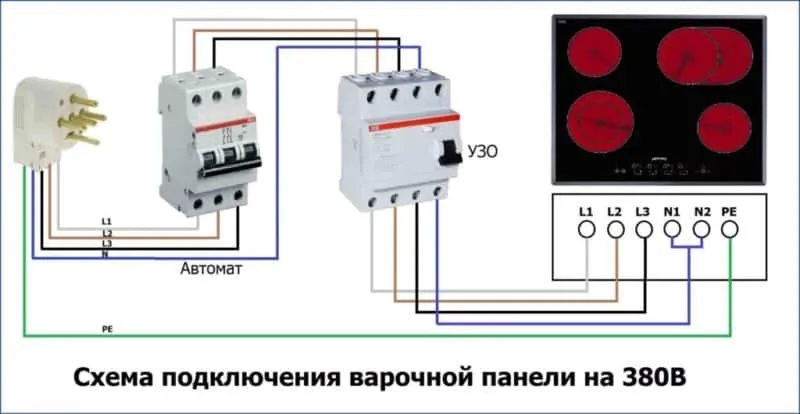

Schémata připojení varné desky k elektroměru
O parametrech tohoto zařízení:
- pro jednofázovou síť vezmeme jistič 32 A, proudový chránič 40 A s rozdílovým vypínacím proudem 30 mA.
- pro třífázový – automatický jistič 16 A a proudový chránič 25 A s rozdílovým vypínacím proudem 30 mA.
Jsou navzájem spojeny kusy drátu stejného průřezu (schéma na fotografii výše): v síti 220 V 6 mm 2. v síti 380 V 2,5 mm 2.
Připojení stroje a proudového chrániče
Zásuvka a zástrčka
Varná deska musí být připojena pomocí elektrických zásuvek a vidlic nebo svorkovnice. Zásuvky a vidlice jsou určeny pro proudy větší než 10 A, jsou vyrobeny ze speciálního plastu a mohou mít kryt. Pravidlo výběru je jednoduché: jejich jmenovitý proud by neměl být menší než proud stroje. To znamená, že pro připojení elektrického spotřebiče do 7,7 kW k jednofázové síti bereme 32 A, pro třífázovou síť – 16 A.
Jak mohou vypadat zásuvky a zástrčky pro varnou desku
Neexistuje žádná jednotná norma, takže tvar a umístění kolíků se může lišit, je důležité, aby byl požadovaný počet kontaktů a aby odpovídaly elektrické charakteristiky. Je to jasné: je lepší věřit důvěryhodným značkám než čínským produktům.
Kabel od zařízení a napájení můžete připojit ve svorkovnici. Tato metoda se také nazývá trvalé připojení, „přímé“ nebo „přímé“. Je to spolehlivější, ale pro vypnutí sporáku budete muset přejít k elektrickému panelu a vypnout jej pomocí spínače na RCD nebo automatickém jističi.
Svorkovnice pro třífázovou síť
Pro třífázové zapojení je lepší použít krabici Schneider Electric 102x100x37 IP44 40A (KLK-5S). Není to levné, ale je to spolehlivé a vypadá slušně: nemusíte to skrývat. Lze jej použít i pro síť 220 V – vodič o průřezu 6 mm 2 se stane svorkami a nadbytečné fáze budou jednoduše prázdné. Pro připojení se dráty vloží do otvorů na straně a utáhnou se šrouby, jejichž hlavy jsou viditelné na fotografii.
Jak vidíte, nahoře jsou tři páry kontaktů pro připojení fází (1,2,3). Níže – pro zem a neutrál. Na jedné straně se připojuje napájecí kabel, na druhé straně od elektrického spotřebiče.
Pokud chcete, můžete ušetřit peníze a koupit jednoduchý blok, ale s kvalitními kontakty a samostatnou montážní krabicí s víkem.
Dráty v takových svorkovnicích jsou připojeny jednoduše: z odizolovaného konce měděného drátu (jako na fotografii výše) jsou vytvořeny kroužky, do kterých jsou vloženy malé šrouby s destičkami. Drát je vložen do zásuvky, kontakt je utažen šroubovákem.
Pokud je drát lankový, je problematické vyrobit z něj kroužek. Pak můžete použít tipy (foto na začátku článku). Lisují se pomocí kleští (lze nahradit kleštěmi).
To jsou všechny hlavní body. Nyní již nebude problém připojit varnou desku sami. Stejná pravidla platí pro připojení dalších zařízení stejného výkonu. U méně výkonných bude potřeba vzít pouze menší průřez vodičů a nižší jmenovitou hodnotu strojů.
- Oblouky ze sádrokartonu foto interiérový design
- Polyuretanové sloupky
- Udělej si sám altány pro vaši daču: jak si to vyrobit sami 7 nápadů na design
- Franchise kancelářské terénní úpravy podnikání
- Jaké je tajemství popularity skrytých podlahových lišt?
Elektrické varné desky již dávno nahradily tradiční sporáky. Jsou pohodlné, ekonomické a snadno se používají. Náklady na tato kuchyňská zařízení jsou však stále poměrně vysoká.
- Třífázová varná deska
- O připojení varné desky k elektrické síti pomocí 3 vodičů
- Pokyny krok za krokem s popisy a schématy
- Závěr

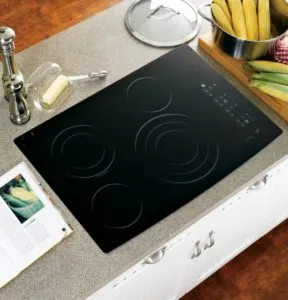

Třífázová varná deska
Už při plánování koupě je nutné určit typ elektrické přípojky domu či bytu a její návrhovou kapacitu.
Mnozí pravděpodobně znají charakteristiky síťového přizpůsobení elektrických spotřebičů, jako je 110 V, 220 V a 380 V.
V Rusku po mnoho let soukromý sektor používal výhradně dvoufázové 220voltové připojení.
Třífázové nebo 380voltové napětí se dříve používalo pouze v podnicích, ale za posledních 20 let byla tato hranice zcela rozmazaná. Jedním z důvodů je vznik domácích spotřebičů navržených pro napájení 2 nebo dokonce 3 samostatnými fázovými vedeními. To výrazně snižuje zatížení kabeláže a rozšiřuje provozní možnosti.
Zdravý! Veškeré informace o předpokládaném výkonu jsou v technických specifikacích (technických podmínkách) přiložených ke smlouvě s energetickou organizací. Toto oddělení je také kontaktováno ohledně změn připojené kapacity.
Majitelé klasické dvoufázové linky nejsou ve výběru nijak omezeni. Mohou si zakoupit panely s třífázovým schématem připojení a používat je, ale pak výrazně rostou požadavky na domácí elektroinstalaci a její návrhový výkon.
Chcete-li určit pořadí elektroinstalačních prací, budete muset zjistit následující:
- typ provedení připojení dle technických podmínek v místě instalace bytového měřiče;
- přítomnost samostatné linky z elektrického panelu do zásuvky v kuchyni;
- charakteristiky napájecího kabelu, průřez žil kabelu;
- přítomnost uzemňovacího vodiče;
- přítomnost automatického spínače na elektrickém vedení elektrického sporáku;
- dostupnost zásuvky vhodné konfigurace a nosnosti.
Varná deska se připojuje k 3vodičové elektrické síti pouze při dodržení maximálního provozního výkonu. Tato vlastnost je jednou z hlavních, proto je kupujícímu věnována pozornost již z cenovky obchodu.
Připojený výkon bytové elektrické sítě je minimálně 9 kW. Dalším krokem je kontrola vhodnosti elektroinstalace napájející elektrický sporák. Zpravidla se jedná o samostatné vedení s výraznou výkonovou rezervou, zejména pokud celá zátěž připadá na jednofázový vodič 220voltové přípojky.
Průřez vodičů musí být minimálně 6 mm², včetně zemnícího vodiče. Třífázové vedení snižuje nároky na napájení. Plocha průřezu každého jádra bude dostatečná 4 mm². Pokud jsou tyto indikátory nevyhovující, nakreslete samostatnou čáru z rozvaděče. Nezapomeňte nainstalovat jistič a dokonce i proudový chránič (RCD).
Parametry těchto prvků jsou zohledněny v rozsahu od 16 do 32 A pro proudovou sílu a 10 mA pro jalový provoz (citlivost na indukční proud) proudového chrániče. Napájecí kabel se volí podle principů a provozních parametrů popsaných výše.
Uspořádání domácí sítě s uzemněním je důležitou podmínkou nejen při připojení varné desky. Pokud z nějakého důvodu není zemnící vedení, bude vybaveno a připojeno k zásuvkám. Zejména ty, jejichž konektor poskytuje zemnicí svorku.
Pro ty, kteří mají další fázové linky, zbývá pouze je správně připojit k zařízení. Ve vzácných případech, kdy je konfigurace konektoru stejná, je důležité zajistit správné připojení.
Svorkovnice nebo skupina kontaktů se nachází na spodní straně varné desky. Po otevření krytu zajištěného 4 šrouby je důležité věnovat pozornost barvám izolace žil kabelu a označení svorek.
Tovární montáž umožňuje připojení kontaktů napájecího kabelu podle mezinárodních norem. Čísla 1, 2, 3 označují kontakty připojení fázového proudu. Písmeno N nebo číslo 0 odpovídá kontaktu nulového nebo nulového vedení. Uzemnění je označeno charakteristickým symbolem v podobě několika tahů zužujících se dolů.
Bílá nebo hnědá barva izolace odpovídá fázím, modrá – neutrální a „zem“ bude žlutá nebo žlutozelená.
Pokud je chyba ve výrobním závodě prakticky vyloučena, může se v kuchyni skrývat „překvapení“. Abyste se vyhnuli zkratům a jiným problémům, je lepší podívat se pod kryt zásuvky a ujistit se, že je v naprostém souladu s mezinárodními normami.
Je vhodné vyměnit nástěnnou zásuvku za spolehlivější a praktičtější svorkovnici. Je to další příležitost, jak v klidu porozumět barvám a symbolům a správně zapojit domácí spotřebiče.
Pokyny krok za krokem s popisy a schématy
Třífázová varná deska je obvykle vybavena speciální zástrčkou. Dodávají se v několika typech, lišících se designem. Stává se, že zásuvka na kuchyňské stěně vůbec není vhodná pro zásuvku na napájecím kabelu spotřebiče. V takových případech se vymění za odpovídající, pokud má přívodní vedení kamen další fázové vodiče.
Důležité! Pokud je kuchyňská elektroinstalace určena pro 220voltové spotřebiče, je vhodné vyměnit napájecí kabel za běžnou jednofázovou, kde je třetí vodič zemnicí.
Podívejme se na podrobné schéma zapojení se zástrčkami napájecího kabelu. U třífázové varianty budou akce následující:
- Připojte jeden z vodičů s hnědou (šedou, bílou) izolací ke svorce označené 1.
- Připojte další vodič stejné barvy ke svorce s číslem 2 a třetí (pokud existuje) ke kolíku 3.
- Najděte svorku se symbolem N a připojte k ní modrý vodič.
- Připojte žlutozelený vodič ke kontaktu se symbolem uzemnění.
Změny v jednofázové domácí síti:
- Připojte svorky 1, 2 a 3 do jedné společné fázové sběrnice pomocí propojek dodávaných s tovární sadou nebo zakoupených samostatně.
- K této sběrnici připojte hnědý (bílý, šedý) vodič. Modrý vodič – ke kolíku N nebo 0.
- Připojte žlutou nebo žlutozelenou svorku k zemnící svorce.
Při nezávislém připojení tak drahého zařízení, jako je varná deska, je důležité znovu zkontrolovat, zda byly všechny operace správně provedeny. Před zahájením testu je lepší pečlivě vysledovat celou cestu napájení od bytového elektrického panelu ke svorkovnici kamen.
To je zajímavé:
Jak připojit pračku k elektrické síti: schéma a průřez vodičů
Jak připojit indukční vařič k elektrické síti
Vlastnosti připojení trouby k běžné elektrické síti
Závěr
Pokud dodržíte všechna doporučení, není těžké připojit jakýkoli typ varné desky sami. Pak bude jakýkoli problém, který se objeví během provozu, snadno detekován a opraven. Po úspoře na připojení je důležité zajistit dlouhodobý bezporuchový provoz domácích spotřebičů.
Jak správně zapojit vodiče do spínače?
Připojení vodičů ke spínači se může lišit v závislosti na typu spínače, ale obecně platí několik obecných pravidel:
- Vypněte napájení elektrického panelu a ujistěte se, že do vodičů, které se chystáte připojit k jističi, neprotéká žádný proud.
- Otevřete spínací skříňku a vyjměte z ní vodiče. Ve většině případů budou tři vodiče: živý (obvykle černý nebo červený), neutrální (obvykle bílý) a zemní (obvykle zelený nebo žlutý).
- Zkontrolujte, zda má váš spínač označení pro živý a nulový vodič. Pokud ano, připojte příslušné vodiče ke značkám na spínači.
- Pokud nejsou žádné značky, ujistěte se, že fázový vodič je připojen ke kontaktu na spínači označeném „L“ a nulový vodič je připojen ke kontaktu označenému „N“.
- Pokud připojujete spínač k obvodu s uzemňovacím vodičem, připojte zemnící vodič ke svorce na spínači, která je označena znakem „⏚“. Pokud spínač nemá zemnící svorku, musí být zemnící vodič připojen ke spínací skříňce nebo k uzemněnému vodiči.
- Zkontrolujte, zda jsou vodiče pevně zajištěny ve svorkách na spínači a zda se žádné vodiče nedotýkají kovové skříňky spínače.
- Zavřete spínací skříňku a zkontrolujte její funkci.
Je důležité pochopit, že připojení vodičů ke spínači vyžaduje určité elektrické znalosti a zkušenosti, takže pokud si nejste jisti svými schopnostmi, je lepší obrátit se na profesionála. Nesprávné zapojení může způsobit zkrat, požár nebo jiné nebezpečné situace.
