Jak nainstalovat elektrický sloup?

Pokud se váš venkovský dům nachází více než 50 metrů od hlavního vedení nebo lineárního výstupu VLI, budete muset nainstalovat mezilehlou podporu pro podporu odpojovacího vodiče účastníka. Taková podpora je obvykle instalována na náklady majitele. Ve videu tohoto článku uvidíme, jak je betonová podpora elektrického vedení instalována ve venkovské vesnici.

Venkovskou vesnicí (v tomto článku) rozumíme jakékoli právně formalizované sdružení domů s hlavním napájením 0,4 kV ze snižovacího transformátoru 10/0,4 kV, vyrobeného nadzemním izolovaným samonosným drátem (SIP).

Připojení objektu pomocí podpěry je relevantní nejen pro soukromou bytovou výstavbu. Jakékoli izolované průmyslové zařízení nebo dílna nacházející se více než 50 metrů od elektrického vedení bude vyžadovat instalaci podpěr. Dnes bude každá moderní výroba, dokonce i balení zeleniny a ovoce, vyžadovat 380voltový zdroj. Vzorky a katalog balicích zařízení si můžete prohlédnout na webu https://www.signal-pack.com/oborudovanie/vertikalniye-upakovochniye-mashiny-dlya-obrabotki-i-fasovki-ovoshchey-i-fruktov/.

Možnosti pro mezilehlé podpory VLI

Pro mezilehlou podpěru účastnické zásuvky je rozumné použít železobetonovou podpěru třídy SB 95-110. Pokud je taková podpora vyrobena podle technologie, vydrží mnoho let. Sloupy značky SB mají podle návrhu vnitřní uzemňovací sběrnici a zemnící odbočky jsou umístěny nahoře a dole na sloupu. To usnadňuje instalaci nového uzemnění VLI.

Mezilehlý pór je navržen tak, aby podpíral drát VLI a nepodléhal stresu z napětí drátu. Proto je provedení mezilehlé podpěry jednosloupkové, to znamená, že se jedná o jeden sloupek bez podpěrných sloupků.

Instalace betonové podpěry elektrického vedení – obecná instalační technologie

Mezilehlá betonová podpěra se instaluje pomocí následující technologie

Na práci je najatý tým s vrtnou a jeřábovou soupravou. Tým musí mít pracovní řád;

Zákazník zajišťuje přístup na místo výkonu práce a průchod zařízení;

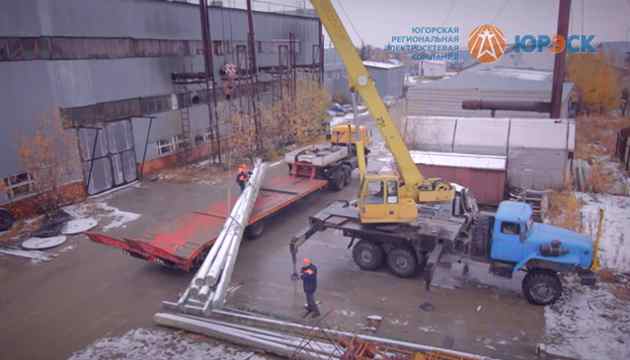

Podpěra je přivedena na místo instalace předem a položena podél výstupního vedení. Těžiště podpěry by mělo být 1,5 metru od podpěrné jámy;

Související články: Vysoce přesné laserové zpracování kovů

K vytvoření otvoru pro podpěru se používá vrták. Hloubka jímky pro účastnický vývod SB 95 by měla být 1500 mm, šířka je o 10 cm větší než velikost sloupu na každé straně;

Délka podpěry, metr	7,5-8,5	8,5-9,5	11-13
Hloubka jámy, metr	1,4	1,5	1,6

Po mechanickém vrtání se provádí ruční čištění okrajů jámy;

Vrták stroje je odstraněn a jeho jeřáb je aktivován;

Držák pro připevnění mezilehlého zavěšení je namontován na horní části podpěry ve vzdálenosti 50 cm od vrcholu. V zásadě lze tyto práce provádět na instalované podpěře;

Hotová podpěra je ovinuta popruhem nad těžištěm. Nad a pod špičkou můžete připevnit bezpečnostní lana;

Podpěra se zvedne 20-30 cm od země a rukama nasměruje do otvoru. Bezpečnostní lana chrání podpěru před houpáním;

Konec podpěry se zasune do otvoru a svisle se vyrovná pomocí jeřábu a bezpečnostních lan. Pokud byl držák s nosnou svorkou nainstalován předem, musíte zajistit jeho správné umístění ve směru položení drátu;

Otvor kolem podpěry je vyplněn a zhutněn;

Po zhutnění se smyčky a lana odháčkují.

Video článek: Instalace betonové mezilehlé podpory VLI

Výkon

Jak vidíte, instalace betonové podpěry pro elektrické vedení pomocí speciálního vybavení není tak obtížná, ale vyžaduje dovednosti.

Další články

• Instalace odbočky SIP pomocí svorek řady P
• Tipy pro SIP jádra CPTAUR
• Instalace odbočné svorky PC 481
• Plastová bandáž řady BIC
• Nosná svorka pro upevnění SIP
• Upevnění SIP na fasádu domu
• Upevnění SIP pomocí kotevní svorky PA1500
• Instalace vodičů SIP z hlavního vedení do domu
• Připojení SIP vodičů k videu

Похожие статьи:

• Zkontrolujte ventily na vodu
• Vlastnosti úvěru na bydlení
• Ve které bance si otevřít účet OOO pro služby vypořádání hotovosti
• Jak vyměnit těsnění na lednici
• MVideo bonusy a kupóny: jak je správně utratit?
• Druhy kovových konstrukcí ve stavebnictví a jejich použití
• Vlastnosti kovové podpěry pro venkovní vedení 35 kV

Přidat komentář

Chcete -li přidat komentář, musíte být přihlášeni.

Tato stránka používá Akismet k boji proti spamu. Zjistěte, jak jsou zpracovávána data vašich komentářů.

Populární články

• Schématická schémata rozvodnic
• Uzemňovací systémy TN, TNC, TNS, TNCS, TT, IT -…
• Promluvme si o podlahovém elektrickém panelu domu
• Jaký je rozdíl mezi VU, ASU a hlavním rozvaděčem – odpověď je v normách
• Typy izolátorů nadzemního elektrického vedení
• Elektroinstalace v monolitických domech: vlastnosti.
• Kroucená dvojlinka v bytě – vstup, instalace, elektroinstalace
• Příklady výpočtu jističů v.

Technologie instalace nadzemních kabelových silových vedení.

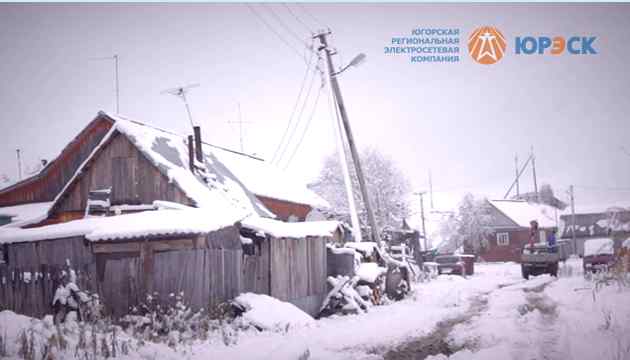

Podpěry nadzemního elektrického vedení instalované ve slabých a bažinatých půdách jsou náchylné na vliv podzemní vody, zatímco voda neustále eroduje slabou půdu a podpěry se začnou hroutit, což vede k vysokým nákladům na obnovu a narovnání těchto podpěr.

Z tohoto důvodu se používají moderní technologie při instalaci lehkých dřevěných podpěr s příčníky a kotevními dráty. Takové podpěry jsou 3krát lehčí než betonové podpěry, dřevěné podpěry nejsou na rozdíl od betonových zničeny náhlými změnami teploty na Dálném severu.

Vodou ředitelná antiseptika na bázi oxidů mědi, chrómu a arsenu pro impregnaci dřevěných stožárů zvyšují životnost a provoz stožárů až na 50 let a nové technologie instalace a montáže stožárů i moderní komponenty výrazně zvyšují spolehlivost stožárů. napájení spotřebitelů a snížení finančních nákladů na udržování venkovního elektrického vedení v provozuschopném stavu

Instalace přímé mezilehlé podpory pro venkovní vedení

Mezilehlá podpěra je nutná k podepření drátů a není navržena tak, aby podpírala sílu drátů v podélném směru, stejně jako pod úhlem. Mezilehlé podpěry jsou instalovány na rovných úsecích nadzemních vedení.

Před instalací se podpěra smontuje na místě na zemi – namontují se traverzy, háky a čepy pro izolátory. Probíhají práce na vybavení podpěry: jsou označena místa pro uchycení háků a traverz, vyvrtány otvory v podpěře a instalováno veškeré vybavení.

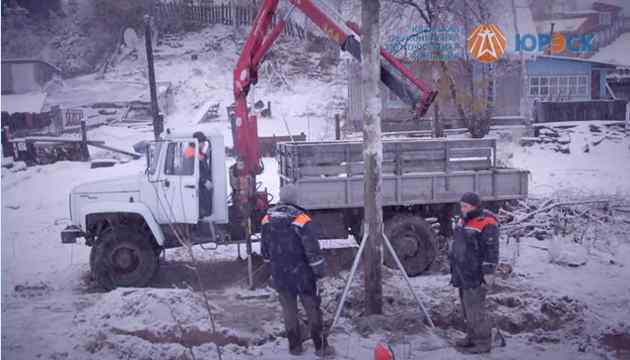

Pro zvednutí a instalaci podpěry na místo stojí autojeřáb poblíž jámy 3 – 4 m od trolejového vedení a hotová sestavená podpěra se položí na jámu tak, aby těžiště podpěry bylo nad středem podpěry. jáma. Poté autojeřáb zvedne podpěru vertikálně, poté ji spustí do jámy a traverza by měla být umístěna kolmo k linii vzduchové trasy a poté je jáma naplněna zeminou.

Tolerance pro instalaci přímé mezilehlé podpory pro venkovní vedení

Při instalaci podpěry venkovního vedení je třeba dodržovat následující podmínky:

• osa podpěry musí být přísně svislá a svislá odchylka na každý metr podpěry není povolena větší než 5 mm;
• traverza je umístěna vodorovně;
• odchylka podpěry od vyrovnání linie je povolena ne více než 100 mm.

Rovná střední podpěra s bog upevněním

Instalace mezilehlých podpěr nadzemních vedení na bažinatém místě, kde při vrtání půdy pod podpěrami plave, se provádí pomocí podvodních upevnění sestávajících ze dvou typů prvků:

• nosná základna:
• břevno

Úhel mezi nosnými základnami by měl být 120° při hloubce výkopu 0,3 m, délce výkopu 1,7 m, hloubce jámy 2,5 m.

Jáma je připravena vrtačkou.

Podpěrná základna je připevněna 2,5 m od spodní části podpěry a příčníky jsou připevněny k základně. Poté se podpěra spustí, dokud podpěrná základna nedosáhne vodorovné polohy v zemi, poté se příčníky připevní k podpěře a zemina se nalije na podpěry. To může výrazně snížit pravděpodobnost kolapsu podpory v budoucnu.

Úhlová střední podpora na venkovních vedeních

Při otáčení venkovního vedení s úhlem nejvýše 15° – 30° se používají úhlové mezilehlé podpěry.

Kromě zatížení na mezilehlých přímých podpěrách vnímají mezilehlé rohové podpěry také zatížení od příčných složek napětí drátů a kabelů.

Vybavení podpěry, stejně jako instalace mezipodpěry, se provádí na zemi s instalací úhlové traverzy a uchycením kotevních lan s odepnutím.

Úhlová mezipodpěra se instaluje do země stejným způsobem jako rovná mezipodpěra.

Podpora kotvy

Kotevní podpěra absorbuje rozdíl síly od napětí drátů podél vedení, je instalována v podpěrných bodech přímých úseků nadzemních vedení a také na křižovatce s různými konstrukcemi.

Kotevní podpěra se montuje stejně jako mezipodpěra (hloubka uložení 2,5 m, traverza je kolmá k trase trolejového vedení), po instalaci se namontují kotevní lana.

Koncová podpěra kotvy

Pro podpěrně-kotevní desku je vykopána jáma hluboká 2,5 m. Do této desky je zašroubován kotevní šroub a je k ní připevněna kotevní sada.

Montáž izolátorů venkovního vedení

Mezilehlé podpěry používají porcelánový izolátor čepu, který je na čepu na traverze připevněn vnitřním závitem.

Instalace chráněného vodiče

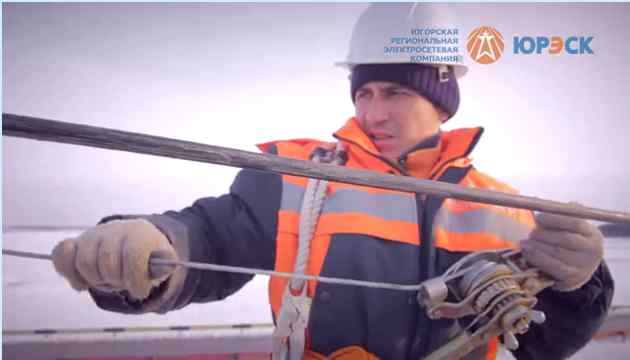

Při instalaci chráněného drátu se doporučuje rozvinout jej pomocí válečku, protože při válení drátu po zemi existuje možnost poškození jeho ochranného elektrického izolačního pláště.

1. Kabelový buben je instalován na kabelovém zvedáku;
2. Zaváděcí kabel se odvíjí podél trasy úseku trolejového vedení;
3. Na traverzy rohových podpěr s tahovými izolačními závěsy jsou instalovány montážní válečky (válečkové svorky) a do nich je umístěno zaváděcí lanko. Pokud existují kolíkové izolátory s otevřenou horní drážkou, pak zaváděcí kabel zapadá do této drážky;
4. Zaváděcí kabel je připevněn k drátu pomocí zařízení zvaného punčocha. Pro spolehlivé připojení k drátu je punčocha zabalena elektrickou páskou nebo zvlněna plastovými svorkami;
5. Montážní punčocha je připevněna ke kabelu pomocí „velblouda“ (aby se zabránilo kroucení drátu při rolování);
6. Válcování drátu začíná neustálým sledováním celistvosti ochranného povlaku drátu; s kontrolou absence mechanického kontaktu drátu s budovami, stromy, zemí atd., které vedou k poškození vnějšího izolačního pláště; s kontrolou plynulého průchodu punčochy přes izolátory, montážní válečky, válečkové svěrky. Rychlost válcování by neměla být vyšší než 5 km/h;
7. Po dokončení válcování je drát napnut a zajištěn ke koncovým podpěrám pomocí ručního navijáku, napínací síla je řízena dynamometrem. Při tažení je třeba dávat pozor, aby se drát nezachytil o překážku. Průvěs drátu musí být rovnoměrně rozložen mezi mezilehlé podpěry. Drát je připevněn ke koncové podpěře pomocí klínové kotevní svorky;
8. Po napnutí drátu jsou montážní válečky demontovány;
9. Drát je upevněn na izolátoru plastovou manžetou a zajištěn spirálovými sponami (2 kusy pro každý izolátor).

Instalace odboček pro účastníky elektrické sítě

Pro připojení účastnické větve je na hlavním vodiči kmenového vedení použita propichovací svorka s trhací hlavou. Hlavní vlasec a výstupní vlasec se zasunou do volných prostor upínače, střižný šroub se utáhne až do odlomení hlavy.

Instalace zařízení pro zvýšení napětí 0,4 kV

Budete potřebovat nastavitelný klíč, sadu nástrčných klíčů, 5mm šestihran a křížový šroubovák.

Nejprve se namontují a nainstalují montážní držáky na podpěru, ale spodní montážní držák není nutné zcela utáhnout, dokud si nejste jisti, že vzdálenost mezi držáky odpovídá pokynům. Poté se posilovač zvedne a nainstaluje na již namontované držáky. Po upevnění přistoupíme k elektrickým připojením v tomto pořadí: zemnící vodič je připojen; vodiče jsou připojeny na straně spotřebiče (nejprve PEN, poté L1, L2, L3); vodiče se připojují na vstup ze strany zdroje.
